Евгений Костенко - Столярные, плотничные, стекольные и паркетные работы: Практическое пособие

После первого прохода (если необходимо начать обработку вдоль или на участке рядом с обработанным) электродвигатель выключают и с выключенным электрорубанком возвращаются в исходное положение, после чего электродвигатель включают и вновь начинают работать. В перерывах электрорубанок выключают и ставят панелями (лыжами) вверх или кладут на бок.

При вибрировании рубанка проверяют балансировку ножей, а также люфт в подшипниках барабана. При получении нечистой поверхности обработки проверяют заточку ножей и очищают рубанок от стружек.

При работе электрорубанком следят за тем, чтобы токоведущие части были надежно защищены от случайного соприкосновения с ними. Все электрические соединения должны иметь надежную изоляцию. Питающий кабель не следует укладывать с большими перегибами. Во избежание повреждения цеховым транспортом его не следует прокладывать по полу. К работе электроинструментом допускаются лица, прошедшие инструктаж по технике безопасности.

При работе рубанками и электрорубанками могут возникнуть следующие дефекты: мшистость или ворсистость – при работе тупыми ножами; продольные полосы – при работе ножами, имеющими выкрошенные места на лезвии и др.

Качество обработки по длине и торцу бруска проверяют угольником (рис. 35, а, б ) в нескольких точках: на концах детали и в середине, а в длинных деталях – еще и в других точках: между серединой и концами деталей.

Проверка «на глаз» (рис. 35, в ) требует большого навыка. Рабочий берет брусок в руки и приподнимает, устанавливая его против света на уровне глаз. Неровности, полученные вследствие некачественной обработки, обнаруживаются по легкой тени, которая на бруске будет казаться пятном. Качество обработки можно проверить также линейками (рис. 35, г ).

Качество обработки детали проверяют двумя строго выверенными брусками (рис. 35, д ), которые ставят на поверхности детали параллельно друг другу, а после этого смотрят на бруски против света. Если поверхность детали хорошо обработана, грани брусков сольются в одну линию, а если нет, грани будут в виде пересекающихся неслившихся линий. Размер деталей проверяют посредством измерительного инструмента.

Качество профильной обработки проверяют шаблонами и визуально. Поверхность обработанных деталей должна быть гладкой, без шероховатостей, задиров и вырывов.

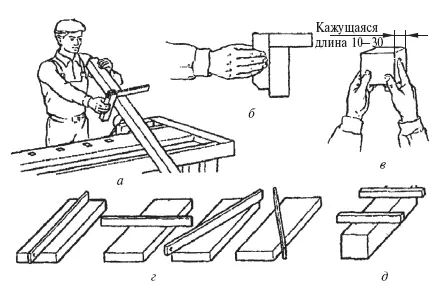

Рис. 35.Проверка качества строгания: а – угольником по длине бруска; б – угольником по торцу бруска; в – «на глаз» против света; г – линейками; д – парными брусками

Ручное долбление древесины.Для образования гнезд, пазов и проушин прямоугольного сечения в деталях из древесины применяют долота.

Долота различают плотничные (рис. 36, а) и столярные (рис. 36, б). Долото состоит из полотна с лезвием на конце и рукоятки. Во избежание раскола рукоятки от удара молотком на нее сверху насаживают стальное кольцо. Рукоятки должны быть плотно и надежно насажены на хвостовик. На рукоятке не должно быть острых углов или неровнотей. Полотно долот и рукояток покрывают бесцветным водостойким лаком. Угол заточки (заострения) у долот и стамесок составляет 25 ± 5°.

Рис. 36.Долота: а – плотничное; б – столярное; 1 – полотно; 2 – рукоятка; 3 – кольцо; 4 – колпачок

Гнезда прямоугольной формы долотами выбирают по разметке, причем при долблении сквозных гнезд разметку наносят с обеих сторон детали (рис. 37, а ), несквозных – с одной стороны (рис. 37, б ). До начала долбления деталь укладывают на столе или верстаке и прочно закрепляют ее. При выдалбливании сквозных гнезд во избежание порчи крышки стола или верстака под деталь подкладывают отрезок бракованной доски. Долото должно соответствовать ширине выбираемого гнезда. Если в нескольких деталях надо выбрать одинаковые гнезда, их кладут в стопу и выбирают гнезда одновременно во всех деталях.

Долбление гнезд начинают так: долото устанавливают фаской, обращенной внутрь, отступив на 1–2 мм от размеченной риски, и легкими ударами киянки или молотка по ручке углубляют его в древесину (рис. 37, в ), вновь ударяют по ручке киянкой или молотком, а затем, покачивая его, вынимают древесину и таким образом продолжают долбление. Отступать от риски разметки на 1–2 мм необходимо для того, чтобы потом можно было это место зачистить стамеской.

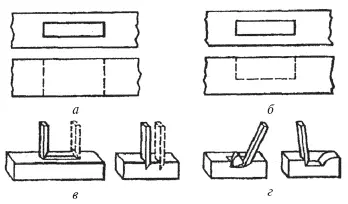

Рис. 37.Работа долотом: а – выборка сквозного гнезда; б – выборка несквозного гнезда; в – положение долота (начальное и конечное) на разметке гнезда; г – порядок долбления гнезда.

В целях повышения производительности труда, снижения утомляемости и соблюдения требований безопасности при долблении необходимо занять правильное положение: сидеть нужно так, чтобы рука, в которой находится киянка или молоток, проходила над обеими ногами.

При долблении следят за тем, чтобы кромки гнезд не сминались. Во избежание сминания кромок наклон долота должен быть направлен к середине гнезда.

При долблении сквозных гнезд древесину выбирают сначала с одной стороны, а затем, повернув деталь, – с другой (рис. 37, г ).

При долблении нужно соблюдать точные размеры гнезд. Не допускаются сколы древесины у гнезда и т. п.

Резание стамеской.Для зачистки и выборки гнезд, пазов, шипов, снятия фасок применяют плоские стамески (рис. 38, а ), а для зачистки закругленных шипов и обработки вогнутых и выпуклых поверхностей – полукруглые стамески (рис. 38, б ). Деревянные рукоятки изготовляют из древесины твердых пород, они должны иметь металлический колпачок, как в долотах. Режущая кромка (лезвие) должна быть остро заточена. Форма и размер бурта должны обеспечить достаточную опору для рукоятки. Бурт не должен иметь острых углов. Ручки покрываются лаком.

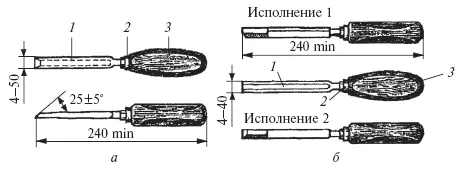

Рис. 38.Стамески: а – плоская; б – полукруглые; 1 – полотно; 2 – колпачок; 3 – рукоятка

В плоских стамесках полотно представляет собой ровную гладкую полосу, оканчивающуюся острым лезвием. Лезвие стамески в работе действует как нож, перерезая или разделяя волокна древесины. При подстрагивании стамеску держат правой рукой за ручку. Двигать стамеску следует по возможности вдоль волокон. При резании стамеской правой рукой нажимают на торец ручки, а левой прижимают полотно стамеской к древесине. Пальцы левой руки не должны находиться впереди стамески. Срезаемая стружка должна быть тонкой, мягкой и завиваться, а не откалываться.
