Сверла приводятся в действие с помощью коловорота и сверлилки. Коловорот применяют для сверления отверстий при выполнении плотничных и опалубочных работ, а также используют для завертывания и отвертывания шурупов при стекольных и других видах работ.

Коловорот с трещоткой (рис. 41, д ) представляет собой коленчатый стержень, посередине которого находится ручка для вращения. На одном конце коленчатого стержня расположен патрон для крепления сверл, на другом – нажимная головка. Коловорот с трещоткой может вращаться вправо и влево, причем направление вращения устанавливается кольцом-переключателем. Кулачки патрона должны обеспечивать надежное закрепление инструментов. Коловоротом можно завертывать болты, шурупы, для чего в патрон вставляют соответственно гаечные торцовые ключи (квадратные и шестигранные), отвертки. В коловороте можно крепить сверла с диаметром хвостовика до 10 мм. Для завертывания шурупов в коловорот вставляют отвертки. Коловорот, состоящий из коленчатого стержня, четырехкулачкового патрона, кольца-переключателя, изготовляют из конструкционной стали. Все детали коловорота имеют защитно-гальваническое покрытие.

Отверстия диаметром до 5 мм высверливают сверлилкой. Сверлилка (рис. 41, е ) представляет собой стержень с винтовой нарезкой, на который надета ручка. На одном конце стержня имеется патрон для установки сверл, а на другом – головка. Стержень, а вместе с ним и сверло, вращают путем передвижения вверх и вниз нарезной ручки.

Для сверления глубоких отверстий используют бурав (рис. 41, ж ), представляющий собой стержень с ушком для ручки, расположенной в его верхней части, и с винтовым сверлом на другом конце (в нижней части).

Неглубокие отверстия в древесине твердых пород под шурупы сверлят буравчиком (рис. 41, з ), имеющим диаметр 2–10 мм. Во избежание раскола древесины буравчик периодически вынимают из отверстия и очищают от стружки.

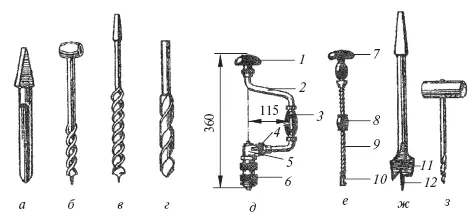

Рис. 41.Сверла ручные и сверлильные инструменты: а – перовое сверло; б – бурав; в – винтовое сверло; г – спиральное сверло; д – коловорот; е – сверлилка; ж – центровое сверло; з – буравчик; 1 – нажимная головка; 2 – коленчатый стержень; 3 – ручка; 4 – кольцо-переключатель; 5 – механизм храповой; 6 – патрон; 7 – головка; 8 – нарезная ручка; 9 – стальной стержень; 10 – патрон; 11 – подрезатель; 12 – центр (острие)

Отверстия сверлами выбирают по разметке или шаблону, центр отверстия предварительно накалывают шилом. До начала работы сверло надо хорошо заточить напильником с мелкой насечкой или на специальном станке, а затем прочно закрепить в патроне коловорота или сверлилки. Приемы сверления показаны на рис. 42.

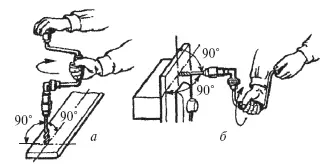

Рис. 42.Приемы сверления коловоротом: а – горизонтально уложенного материала; б – закрепляемого в тисках верстака вертикально

При работе надо следить за тем, чтобы ось вращения коловорота или сверлилки совпадала с осью отверстия. При сверлении вертикальных отверстий нажимную головку коловорота держат левой рукой, а правой – вращают ручку.

Глубокие сквозные отверстия сверлят по разметке с двух сторон детали. При сверлении отверстия с одной стороны детали перед выходом на другую сторону нажим на нажимную головку коловорота надо ослабить, чтобы не образовалось откола, отщепа или трещины в детали. Под деталь, в которой сверлят отверстия, подкладывают доску.

Работают коловоротом так: укладывают заготовку-деталь на верстак и размечают точку отверстия. Затем ручку коловорота охватывают пальцами правой руки, а нажимную головку – пальцами левой руки. При сверлении левой рукой нажимают на головку, а правой – вращают коленчатый стержень.

Коловорот или сверлилку нельзя держать так, чтобы сверло было обращено в сторону работающего. Нажимать на нажимную головку коловорота, сверлилки нужно только руками. Работать сверлами, имеющими трещины и другие дефекты, нельзя.

При некачественном сверлении возникают следующие дефекты: невыдержанный размер (диаметр) отверстия, вызванный биением сверла вследствие неправильного закрепления его в коловороте; рваная поверхность отверстия – при сверлении тупым или неправильно заточенным сверлом.

Механизированное сверление древесины.Для механизированного сверления применяют ручные электрические сверлильные машины, состоящие из корпуса, электродвигателя, редуктора, выключателя с курковым приводом, токоведущего кабеля и штепсельного соединения. На конце шпинделя имеется патрон для крепления сверл.

Для сверления отверстий электрическими машинами применяют в основном спиральные сверла. Перед работой машину тщательно осматривают и проверяют, после чего в патрон вставляют сверло и прочно его закрепляют, а затем нажимом на пусковой курок включают электродвигатель. В течение 1–2 мин работают вхолостую; если электродвигатель работает нормально, приступают к работе.

При сверлении отверстий нажим должен быть равномерным, при выборке сквозных отверстий в конце сверления во избежание заедания нажим следует несколько ослабить.

При работе сверлом диаметром до 9 мм скорость подачи должна быть не более 0,7 м/мин. Если при включении электродвигатель не работает, значит отсутствует напряжение либо неисправен выключатель. При излишнем нагреве редуктора надо проверить наличие смазки. Если при прикосновении к корпусу сверлилки «бьет» током, проверяют заземление.

Для завинчивания винтов, болтов, гаек, шурупов используют электрический шуруповерт ИЭ-3601Б. Им можно завинчивать шурупы диаметром до 6 мм.

При выполнении столярных работ целесообразно пользоваться индивидуальным набором ручного инструмента для столяра строительного ИН-18, в который входят столярный молоток, топор, клещи, ножовки, коловорот, рубанки с одиночным и двойным ножом, зензубель, отвес, деревянная киянка, разводка для пил, плоские стамески, отвертка, столярное долото, отвертка для шурупов с крестообразными шлицами, трехгранный напильник, реечный рейсмус, строительный уровень, угольник, шлифовальный брусок, складной деревянный метр. Рабочий инструмент размещается в ручном деревянном чемодане-футляре размером 535×450×115 мм. Масса набора 10 кг.

Для получения строительных элементов требуемых размеров лесоматериалы соединяют по длине, ширине, толщине и высоте посредством врубок. Врубки применяют при изготовлении балок, ферм, строительстве рубленых и брусчатых домов. Врубки на строительстве выполняют по разметке вручную и по шаблонам с помощью ручного или электрического инструмента. Ножовкой или электропилой выпиливают излишки древесины, после чего стамеской зачищают это место. При выпиливании нужно следить за тем, чтобы пилой не выходить за пределы разметки.
