Соединения должны быть надежными и прочными в процессе эксплуатации, технологичны в изготовлении, выполнены аккуратно и тщательно, с пригонкой на месте монтажа. Зазоры и неплотности в соединениях, а также сучки в местах сопряжения не допускаются. Эти дефекты необходимо устранить.

Соединение отрезков более крупных размеров по длине для получения деталей нужных размеров называются сращиванием. Сращивание производится вполдерева, косым прирубом, прямым и косым накладными замками, прямым и косым натяжными замками, впритык. При сращивании в полдерева (рис. 43, а ) длина соединения должна быть равна 2–2,5 толщины бруса. Соединение скрепляют нагелями (при строительстве брусчатых домов).

Соединение косым прирубом с подрезкой торца (рис. 43, б ) делают равным 2,5–3 толщины бруса и крепят также нагелями.

Соединение прямым (рис. 43, в ) или косым накладным замком (рис. 43, г ) используют в конструкциях, в которых возникают растягивающие усилия. Соединения в прямой накладной замок располагаются на опоре, а в косой накладной замок – у опор.

Соединения в прямой (рис. 43, д ) или косой натяжной замок (рис. 43, е ) являются прочными, однако их изготовление сложно, кроме того, при усыхании древесины ослабляются клинья, поэтому для ответственных деревянных конструкций применять натяжные замки не рекомендуется.

Сращивание впритык (рис. 43, ж ) производится в тех случаях, когда два бруса своими концами ложатся на опору. Концы брусьев соединяют вплотную, а затем крепят скобами.

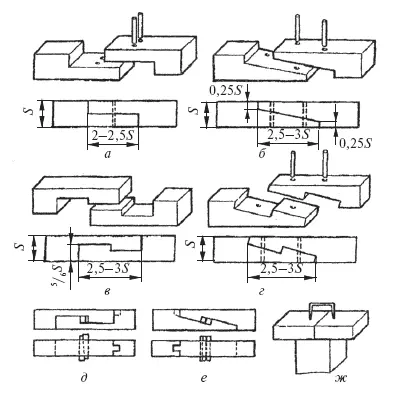

Рис. 43.Сращивание: а – в полдерева; б – косым прирубом; в – прямой накладной замок; г – косой накладной замок; д – прямой натяжной замок; е – косой натяжной замок; ж – впритык; S – высота бруска.

Угловые соединения.Брусья, бревна соединяют под углом при возведении брусчатых и рубленых стен, устройстве верхней и нижней обвязок в каркасных домах и других деревянных конструкциях. Основными видами плотничных соединений являются соединения в полдерева (рис. 44, а ), в полулапу (рис. 44, б ), шиповое (рис. 44, в ), угловое соединение сковороднем (рис. 44, г ).

Врубку в полдерева выполняют путем вырубки или срезки половины толщины на концах соединяемых брусьев. После вырубки концы соединяют под прямым углом. Соединение в полулапу получается при зарезке на концах брусьев наклонных плоскостей. Обработанные концы брусьев плотно соединяют. Врубку угловым сковороднем выполняют так же, как и врубку в полдерева, но дополнительно в одном из брусьев выпиливают часть древесины.

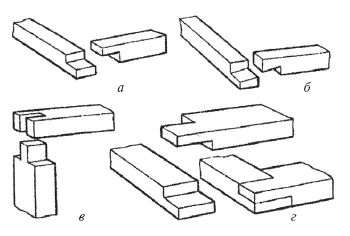

Рис. 44.Соединение брусьев под углом: а – в полдерева; б – в полулапу; в – шиповое; г – угловое сковороднем

Крестообразные соединения.Этот вид соединения брусьев (рис. 45) применяют при строительстве мостов и изготовлении других деревянных конструкций. Такие соединения выполняют в полдерева, в треть и в четверть дерева, а также с зарубкой одного бруса.

Соединение по высоте.Соединение по высоте называется наращиванием. Этот вид соединения применяют при устройстве столбов, мачт и др. Наращивать бревна и брусья можно впритык с потайным шипом (рис. 46, а ), впритык со сквозным гребнем (рис. 46, б ), в полдерева с креплением болтами (рис. 46, в ), в полдерева с креплением полосовой сталью (рис. 46, г ), в полдерева с креплением хомутами (рис. 46, д ), косым прирубом с креплением хомутами (рис. 46, е ), применяемым в ответственных сооружениях, впритык с накладками и креплением болтами (рис. 46, ж ). Длину стыков делают обычно равной двум или трем толщинам соединяемых брусьев или двум или трем диаметрам соединяемых бревен.

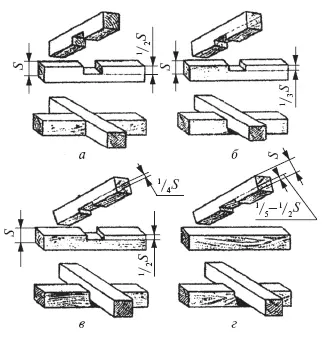

Рис. 45.Крестообразное соединение брусьев: а – в полдерева; б – в треть дерева; в – в четверть дерева; г – с зарубкой одного бруса; S – высота бруска

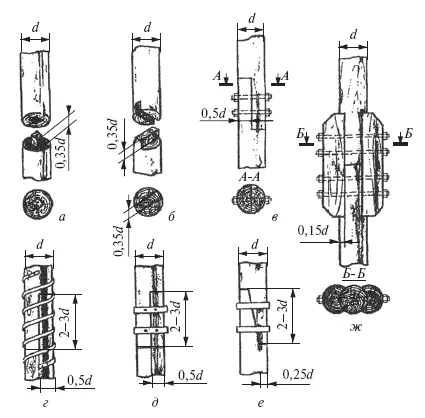

Рис. 46.Соединение бревен при наращивании: а – впритык с потайным шипом; б – впритык со сквозным гребнем; в – в полдерева с креплением болтами; г – в полдерева с креплением полосовой сталью; д – в полдерева с креплением хомутами; е – косым прирубом с креплением хомутами; ж – впритык с накладками и креплением болтами; d – диаметр бревна.

Бруски столярных изделий соединяют между собой шиповым соединением, состоящим из двух элементов – шипа и гнезда, или проушины. Шип – выступ на торце бруска, входящий в соответствующее гнездо или проушину другого бруска. Шипы бывают одинарными (рис. 47, а ), двойными (рис. 47, б ), многократными (рис. 47, в ), т. е. более двух.

Цельный шип – это шип, составляющий одно целое с бруском. Вставным шипом называют шип, выполненный отдельно от бруска. Шип с поперечным сечением в виде круга называется круглым (рис. 47, г ).

Шип «ласточкин хвост» (рис. 47, д ) имеет профиль в виде равнобедренной трапеции с большим основанием на торцовой грани типа; односторонний шип «ласточкин хвост» – в виде прямоугольной трапеции на торцовой грани шипа (рис. 47, е ).

Зубчатый шип имеет профиль в виде треугольника или трапеции, меньшее основание которого является торцовой гранью шипа (рис. 47, ж ), двукосый зубчатый шип (рис. 47, з ) – равнобедренного треугольника.

Одинарные и двойные шипы применяют при изготовлении окон, рамочных дверей, мебели; шип «ласточкин хвост» – при изготовлении ящиков, коробок; зубчатые шипы – при клеевом соединении деталей (сращивании) по длине.

Для того, чтобы образовать шип, проушину, гнездо, обработанные бруски, простроганные с четырех сторон на требуемый размер, предварительно размечают (рис. 47, и, к, л, м ).

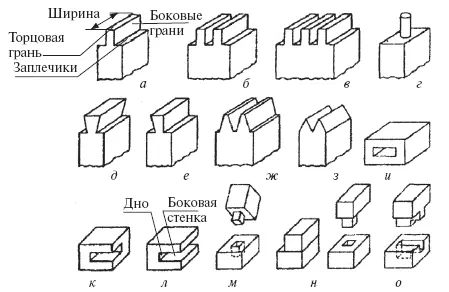

Рис. 47.Виды шипов: а – одинарный; б – двойной: в – многократный; г – круглый; д – «ласточкин хвост»; е – односторонний «ласточкин хвост»; ж, з – зубчатые; и – гнездо; к, л – проушины; м – глухой шип; н – шип в потемок; о – шип в полупотемок.

Кроме этого, применяют шипы круглые вставные при соединении делянок (заготовок) по ширине. Шипы в потемок (рис. 47, н ) и полупотемок (рис. 47, о ) используют при изготовлении рамок, мебели и др.

Шип в потемок делают не только при концевом соединении, но и в тех случаях, когда требуется, чтобы края гнезда были незаметны, так как получить ровные края гнезда не всегда удается. Чтобы скрыть этот дефект, у шипа вырезают потемок, т. е. снимают часть шипа по ширине с одной или обеих сторон.
