Рабочая документация включает рабочие чертежи, разработанные в соответствии с требованиями государственных стандартов, содержащие чертежи, предназначенные для производства строительно-монтажных работ; чертежи (планы и разрезы) установки технологического, транспортного, энергетического и другого оборудования; чертежи (планы и разрезы, профили трасс, схемы) сетей и устройства тепло-, газо-, электроснабжения, электрооборудования и т. п.; чертежи элементов строительных конструкций (при отсутствии типовых) и др.

Работы на строительной площадке выполняются на основе проекта организации строительства (ПОС) и проекта производства работ (ППР).

ПОС – составная часть проекта, определяющая продолжительность и промежуточные сроки строительства, распределение капитальных вложений и объемов строительно-монтажных работ по объектам, материально-технические и трудовые ресурсы и источники их покрытия. ПОС разрабатывается проектной организацией, в нем даются основные методы выполнения строительно-монтажных работ и структура управления строительством объекта.

ППР разрабатывается строительной или специальной организацией и составляется на основе проекта и ПОС. При разработке ППР уточняются сроки строительства объектов, устанавливается очередность строительно-монтажных работ, определяются способы производства работ, составляются графики поставки материалов, изделий и конструкций, уточняется потребность в строительных механизмах, автотранспорте и рабочей силе, разрабатываются способы внедрения бригадного подряда. Технологические карты представляют собой документ, в котором заранее даются решения по видам работ (земляным, каменным, плотничным, конструктивным элементам и др.). В карте приводятся характеристика выполняемого вида работ, технология строительных работ и методы их выполнения, применяемые материалы, инструмент, оборудование, технико-экономические показатели, в том числе затраты труда.

При строительстве зданий и сооружений из монолитного бетона и железобетона применяют опалубку. Опалубка представляет собой формы, в которые укладывают арматуру и бетонную смесь либо одну бетонную смесь с целью получения требуемых строительных конструкций. Формы и внутренние размеры опалубки должны соответствовать заданным по проекту размерам и форме железобетонных и бетонных конструкций.

Опалубка должна иметь точные размеры в соответствии с рабочими чертежами, быть прочной, жесткой. Она не должна деформироваться под воздействием технологических нагрузок и препятствовать удобству установки арматуры и уплотнению бетонной смеси. По своей конструкции опалубка должна обеспечить соблюдение геометрических размеров бетонируемых элементов, необходимые быстрый монтаж и демонтаж, удобство ремонта и замены негодных элементов, минимальное сцепление с бетоном. Греющая опалубка (термореактивная) должна обеспечивать равномерную температуру на палубе-щите, причем температурные перепады не должны превышать 5 °C. Применяют ее в основном в зимнее время и для ускорения схватывания бетона в летнее время.

Опалубка не должна иметь отверстий и щелей, а при заполнении бетонной смесью – пропускать цементное молоко.

Деревянная опалубка может быть использована для бетонирования до 30 раз. Повторное использование опалубки называют оборотом.

Рекомендуется применять инвентарную опалубку, которая легко собирается и разбирается. Разбирать опалубку нужно аккуратно, чтобы не поломать и не испортить доски, щиты.

Применение инвентарной опалубки в виде щитов повышает ее оборачиваемость. Инвентарная опалубка имеет унифицированные размеры, поэтому ее можно использовать для бетонирования различных строительных конструкций, имеющих размеры, которые соответствуют основному модулю.

Стяжные болты, тяжи и другие элементы крепления должны быть инвентарными, легко устанавливаться и сниматься. Для увеличения оборачиваемости инвентарной опалубки, а также получения пос ле бетонирования более гладкой поверхности опалубку обтягивают полиэтиленовой пленкой, которую крепят прижимными брусками либо приклеивают к поверхности палубы-щита. Пленка имеет гладкую поверхность, водонепроницаема, сцепление ее с бетоном практически незначительно. При аккуратной разборке опалубки пленка почти не получает повреждений.

Виды опалубки.В зависимости от конструкции возводимых зданий применяют различные виды опалубки. Разборно-переставную мелкощитовую инвентарную унифицированную опалубку применяют для бетонирования разнотипных монолитных конструкций, в том числе криволинейного очертания. Разборно-переставную крупнощитовую опалубку используют при возведении крупноразмерных массивных конструкций, стен; горизонтально-скользящую (катучую) – при устройстве тоннелей, коллекторов, водоводов и т. п.; объемно-переставную – при возведении жилых и общественных зданий.

Наиболее часто используют деревянную разборно-переставную опалубку, состоящую из отдельных унифицированных щитов (рис. 64) и поддерживающих их ребер, схваток, стяжек. В некоторых случаях опалубку поддерживают леса, состоящие из стоек, раскосов и т. п.

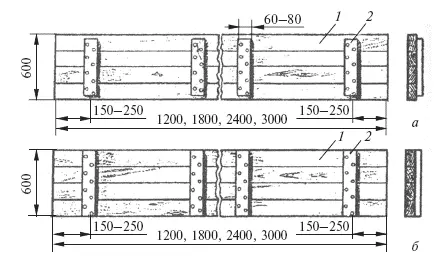

Рис. 64.Унифицированные щиты деревянной разборно-переставной опалубки: а – для фундаментов, стен, колонн, плит, перекрытий; б – для ленточных фундаментов, балок, прогонов и ригелей рам; 1 – палуба; 2 – сшивная планка

Материал для опалубки.Влажность древесины для изготовления поддерживающих элементов (стойки и т. п.) должна быть не более 22 %, а для палубы – не более 18 %. Для изготовления поддерживающих элементов опалубки разрешается применять круглые лесоматериалы и пиломатериалы хвойных пород не ниже второго сорта, для изготовления палубы – пиломатериалы второго сорта хвойных и лиственных пород.

Щиты допускается изготовлять из древесноволокнистых плит, бакелированной фанеры и фанеры марки ФСФ, защищенных водостойким покрытием.

Доски опалубки, непосредственно прилегающие к бетону, должны иметь гладкую поверхность и ширину до 150 мм, а доски горизонтально-скользящей опалубки – ширину не более 120 мм. Более широкие доски не применяются, так как они коробятся.

Сучки загнившие, гнилые, табачные, червоточина недопустимы, поскольку уменьшают прочность. Доски с гнилью, нарушающей прочность древесины, также не следует применять. Выпадающие сучки заделывают пробками на водостойком клее.
