Скрепляют деревянные части опалубки гвоздями диаметром 2–6 мм и длиной 50—150 мм, стальными болтами, изготовленными из стали диаметром 12–19 мм, длиной 250–300 мм, а также проволокой диаметром 3–4 мм. Элементы опалубки изготовляют в специальных цехах, оснащенных необходимым оборудованием. Крупнопанельные и мелкие щиты собирают на верстаках из пиломатериалов, прирезанных на круглопильных станках или электропилами.

Крупнопанельные щиты собирают на верстаках (рис. 65), на которых расположены упоры для схваток и для досок палубы, а также гнезда для ребер и для схваток. На этом верстаке щиты собирают из заранее изготовленных досок и брусков. После сборки на поверхности щитов размечают и сверлят отверстия для болтов.

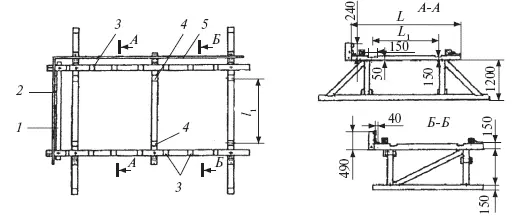

Рис. 65.Верстак для изготовления крупнопанельных щитов: 1 – упор для схваток; 2 – упор для досок палубы; 3 – гнезда для ребер; 4 – гнезда для схваток; 5 – упор для ребер и досок палубы; 6 – длина щита; 7 – расстояние между осями схваток.

Мелкие щиты собирают на верстаке (рис. 66) в шаблонах. Сплачивать щиты нужно прочно. Лицевая сторона щитов, примыкающая к бетону, должна быть обработана и не иметь заколов. Сшивные планки прибивают к доскам гвоздями, причем гвозди должны быть хорошо загнуты и утоплены в древесину. Хомуты для опалубки колонн, рамок под опалубку колонн собирают из заранее изготовленных деталей.

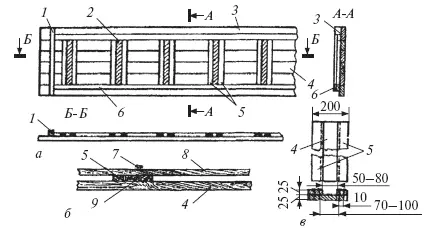

Рис. 66.Верстак для изготовления мелких щитов разборно-переставной опалубки: а – схема верстака; б – способ забивки гвоздей; в – съемное гнездо конструкции Н. П. Гахова; 1 – упорный брусок для торцов досок щита; 2 – стальная полоса для загибания гвоздей; 3 – упорная линейка (рейка) для сшивных планок; 4 – крышка; 5 – рейки; 6 – упорный брусок для досок щита; 7 – гвозди; 8 – доски щита; 9 – сшивная планка

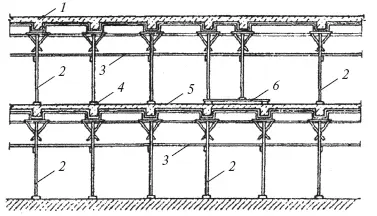

Рис. 67.Поэтажные леса для поддержания опалубки: 1 – бетонируемое перекрытие; 2 – стойки; 3 – раскосы (расшивины); 4 – лаги под стойки; 5 – забетонированное перекрытие; 6 – подкладка для передачи нагрузки на стойки нижерасположенного этажа

Леса для поддержания опалубки.Для поддержания опалубки железобетонных перекрытий и других строительных конструкций применяют поэтажные леса высотой до 6 м и стоечные высотой более 6 м. Поэтажные леса (рис. 67) представляют собой конструкцию, собранную из стоек и раскосов. Стойки устанавливают на лаги, укладываемые на основание (забетонированное перекрытие). Для большей устойчивости стойки крепят раскосами. В разных этажах стойки располагаются на одной вертикальной оси. Это необходимо для того, чтобы нагрузки с верхнего этажа равномерно передавались на стойки нижнего этажа. Лаги под стойки должны быть расположены строго горизонтально.

Поэтажные леса собирают, как правило, из стоек постоянной высоты, изготовленных из брусьев или круглого леса. Заменять брусья досками, даже сколоченными, не допускается. Стойки, имеющие высоту от 3 до 6 м, расшивают одну с другой раскосами в двух взаимно перпендикулярных направлениях, причем нижние раскосы делают на расстоянии не менее 1,8 м от пола, а верхние – на расстоянии 1,6 м от низа опалубки. Верхние раскосы обычно используют в виде опор для подмостей при распалубливании. Кроме этого, делают диагональные раскосы через один или два ряда стоек.

Для изготовления стоек стоечных лесов применяют круглый лес диаметром до 160 мм или брусья сечением 130×130 мм. По длине круглый лес наращивают врубкой в полдерева и скрепляют проволочной скруткой или стальным хомутом. При установке стоек на место необходимо следить за тем, чтобы стыки соединений стоек располагались по высоте вразбежку.

Стоечные леса крепят в двух взаимно перпендикулярных направлениях раскосами, которые придают устойчивость лесам и одновременно служат опорой для подмостей при производстве опалубочных и бетонных работ. Раскосы, предназначенные для поддержания подмостей, делают из досок сечением 40×120 или 40×150 мм, врубают в стойку и крепят гвоздями (3 шт.) или болтами. Диагональные раскосы делают из досок 25×120–150 мм.

В зависимости от конструктивных решений различают дома бревенчатые (рубленые), брусчатые, каркасные, панельные, летние садовые домики, инвентарные здания и со стенами из местных материалов.

Бревенчатые (рубленые) дома представляют собой конструкцию, в которой стены собирают из окоренных бревен (круглого леса). Применяют их в основном в лесоизбыточных районах.

Брусчатые дома изготовляют из деревянных брусьев сечением 150×150 и 150×180 мм. Размер (сечение) брусьев зависит от температуры наружного воздуха. Дома этой конструкции трудоемки в сборке и требуют большого расхода древесины (0,8 м 3на 1 м 2жилой площади). Ввиду большого количества швов в местах соединения брусьев дома воздухопроницаемы; швы нужно после осадки конопатить.

Каркасные дома наиболее экономичны. Основной конструкцией является каркас из брусков сечением 50×80—100 мм, обшитый с двух сторон досками, плитными материалами и др. Пространство между обшивками заполняют утеплителем: минераловатными, фиброцементными, мягкими древесноволокнистыми плитами. Жесткость каркаса обеспечивается междуэтажными, чердачными перекрытиями, диагональной наружной обшивкой. Дома собирают без врубки на гвоздях. Они почти не имеют осадки. В связи с большой трудоемкостью работ на стройке такие дома широкого применения не получили.

Деревянные панельные дома обладают более совершенной конструкцией. Основной несущий и ограждающий элемент – панель. Дома собирают из мелких панелей размером 1,2×2,7 м и крупных панелей, равных по размерам стене дома или комнаты. В этих домах перекрытия могут быть панельными либо балочными с щитами перекрытий. Дома этой конструкции легко собираются и имеют сравнительно небольшое количество швов (стыков).

Домики летние садовые в зависимости от конструктивного решения подразделяются на панельные (щитовые), каркасные и со стенами из местных материалов. В зависимости от температурного режима эксплуатации летние домики бывают отапливаемые и не отапливаемые. Изготовляют комплекты домиков из древесины хвойных и лиственных пород (не более 30 % всех деталей). Конструктивные решения летних домиков аналогичны решениям домов заводского изготовления. Летние домики выпускаются промышленностью комплектно (все деревянные детали и изделия) и дополнительно комплектуются при наличии необходимыми строительными и монтажными материалами. Выпускаются домики одно-, двух– и трехкомнатные.
