Для проветривания помещения в окнах устраивают форточки, форточки-створки, клапаны, жалюзи, фрамуги, открывающиеся створки.

Для освещения помещений створки, фрамуги, форточки заполняют стеклами, стеклопакетами либо стеклопакетами и стеклом (смешанного типа). В зависимости от притвора створок окна различают безимпостные – со средним притвором в четверть и с импостами – с притвором к импосту.

По влагостойкости окна и балконные двери подразделяют на повышенной влагостойкости, устанавливаемые в наружных стенах зданий и внутри помещений с относительной влажностью воздуха более 60 %, нормальной влагостойкости, устанавливаемые в помещениях с относительной влажностью воздуха не более 60 %.

Окна и балконные двери по отделке бывают с непрозрачным (отделанные эмалями, красками) и прозрачным (отделанные прозрачными лаками) покрытием.

Оконная створка состоит из двух вертикальных и двух или трех горизонтальных брусков, связанных между собой в раму с помощью шиповых соединений, клея и нагелей. В створках, имеющих большие размеры, ставят горизонтальные бруски – горбыльки, соединяющие вертикальные бруски. Горбылек имеет профиль, аналогичный профилю бруска створки; он увеличивает прочность створки, но уменьшает ее световую площадь.

В верхней части оконной коробки над створками устанавливают горизонтальную раму-фрамугу. Фрамуги могут быть глухими и открываемыми. В глухих фрамугах верхние притворы створок примыкают к четверти в нижнем бруске фрамуги. Для крепления открываемой фрамуги в оконную коробку вставляют горизонтальный брусок, называемый горизонтальным импостом. В широких коробках ставят неподвижный брусок – вертикальный импост, к которому примыкают кромки вертикальных брусков створки.

Форточку устанавливают вверху створки, но не выше 1,8 м от пола, иначе ее трудно будет открывать.

Створки бывают внутренние и наружные. Для того, чтобы створки хорошо раскрывались, высоту и ширину внутренних створок по сравнению с наружными делают больше примерно на 50–75 мм. Разницу между размерами внутренней наружной створок называют расветом.

Створки бывают с наплавом, т. е. с напуском на бруски коробки, создающим более плотный притвор и закрывающим щели, которые образуются между створками и коробкой. Наплав делают во внутренних или в обеих створках, что придает окнам красивый вид.

Для створок с наплавом размеры внутренней створки делают больше наружной по высоте примерно на 75 мм, а по ширине – 75—100 мм.

Оконные блоки со спаренными створками (рис. 73) состоят из наружной и внутренней створок, спаренных между собой на петли, а внутренняя, кроме того, навешивается на петли к коробке. Соединенные между собой стяжками створки составляют как бы один переплет, имеющий достаточную жесткость.

Для мытья стекол внутренние и наружные створки раскрывают, развинчивая стяжки.

Отсутствие в спаренных окнах горбыльков, горизонтальных импостов и фрамуг увеличивает их световую площадь, что повышает освещенность помещения, придает зданию архитектурную выразительность и улучшает интерьер помещения. Расстояние между стеклами спаренных переплетов 54 мм.

Оконные блоки раздельные с двумя рядами остекления (рис. 74) состоят из коробки, в которой навешены створки, фрамуги, форточки, открывающиеся в одну или в разные стороны.

Оконные блоки со спаренными створками условно обозначают ОС, с раздельными створками – О Р, балконные двери со спаренными полотнами – БС, с раздельными полотнами – Б Р.

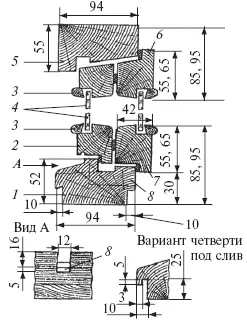

Рис. 73.Сечения по притворам деревянных окон со спаренными переплетами с двойным остеклением для жилых зданий: 1 – брусок нижней коробки; 2 – нижний брусок наружной створки; 3 – раскладка по стеклу; 4 – стекло; 5 – верхний и боковые бруски оконной коробки; 6 – верхний и боковые бруски внутренней створки; 7 – нижний брусок внутренней створки; 8 – прорезь для отвода воды

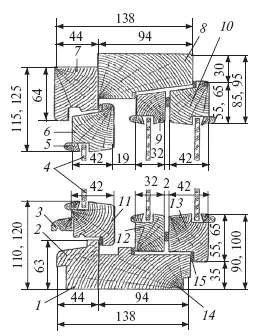

Рис. 74.Сечения по притворам окон и балконных дверей деревянных с двойным остеклением раздельной конструкции для жилых зданий: 1 – нижний брусок наружной коробки; 2 – отверстие для стока дождевой воды; 3 – нижний брусок наружной оконной створки; 4 – отлив; 5 – раскладка по стеклу; 6 – стекло; 7 – верхний и боковые бруски наружной оконной коробки; 8 – верхний и боковые бруски внутренней коробки; 9 – уплотняющая прокладка; 10 – верхний и боковые бруски внутренней створки; 11 – нижний брусок внутренней створки; 12 – нижний брусок внутренней коробки

Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р выбирают круглые отверстия диаметром 10 мм, под широкими створками, полотнами дверей и фрамугами – на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточками и узкими створками – одну прорезь либо отверстие на середине. Створки окон и полотна балконных дверей типа Р навешивают на врезные петли с вынимающимися стержнями. Внутренние створки окон типа С высотой более 1400 мм, шириной более 600 мм или высотой 1000 мм и шириной более 900 мм навешивают на три петли. Для остекления окон и балконных дверей жилых зданий применяют стекло толщиной 2,5–3 мм, общественных зданий – 3–4 мм.

Окна и балконные двери деревянные с тройным остеклением (рис. 75) предназначены для жилых и общественных зданий, возводимых в климатических зонах с расчетной температурой наружного воздуха –31 °C и ниже.

Окна и балконные двери состоят из раздельно-спаренных створок и дверных полотен, причем наружные створки – полотна одинарные, а внутренние створки – полотна спаренные.

Окна для жилых зданий бывают одно-, двух– и трехстворчатые с форточками и узкими створками для проветривания помещений, для общественных зданий – одно-, двух– и трехстворчатые с фрамугами и без них с узкой створкой.

Рис. 75.Сечения по притворам деревянных окон и балконных дверей жилых зданий с тройным остеклением: 1 – брусок наружной коробки; 2 – прорезь для стока воды; 3 – отлив; 4 – стекло; 5 – раскладка по стеклу; 6 – верхний и боковые бруски наружной створки; 7 – верхний и боковые бруски наружной коробки; 8 – верхний и боковые бруски внутренней коробки; 9, 10 – верхние и боковые бруски внутренних створок; 11 – нижний брусок наружной створки; 12, 13 – нижние бруски внутренних створок; 14 – нижний брусок внутренней коробки; 15 – уплотняющая прокладка
