Евгений Костенко - Столярные, плотничные, стекольные и паркетные работы: Практическое пособие

Оконные блоки с раздельными переплетами поступают на строительство в основном с навешенными створками, но без приборов – ручек, фиксаторов, запорных приборов, которые устанавливаются до монтажа непосредственно на строительстве.

Оконные блоки со спаренными створками поставляют на строительство со всеми основными приборами. Для закрепления спаренных створок в них врезают завертки ЗР2 вручную или с помощью электродолбежника или электросверлилки.

Навешенные на петли створки соединяют винтовыми стяжками. Отверстия под стяжки выбирают сверлом, долотом, стамеской по разметке, проводимой по шаблону или по их контуру.

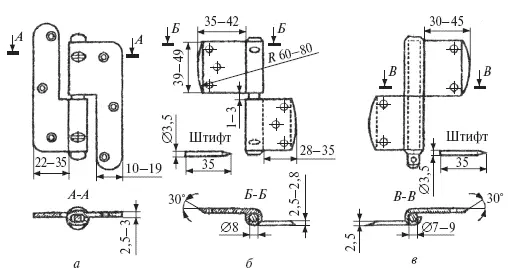

Рис. 83.Петли: а – накладная ПН2, б – врезная ПВ1; в – врезная ПВ2

Технические условия на окна.Окна, их сборочные единицы и детали должны иметь правильную геометрическую форму.

На лицевых поверхностях элементов окон провесы деталей, не имеющих фасок в местах сопряжений, не допускаются. Провесы по торцам шиповых соединений створок, форточек, фрамуг не допускаются, а в коробках не должно быть более предельных отклонений от номинальной длины детали.

Окна и балконные двери изготовляют из древесины хвойных пород: сосны, ели, пихты, лиственницы и кедра. Применять древесину разных пород в одной сборочной единице (створке, фрамуге, форточке, коробке и др.) не допускается, за исключением сосны, пихты, кедра в изделиях под непрозрачные покрытия.

Влажность древесины элементов должна быть: коробок – 12 ± 3 %; створок, фрамуг, форточек, клапанов, жалюзи и коробок в изделиях нормальной влагостойкости, обшивок, отливов, нащельников, раскладок – 9 ± 3 %. Влажность заделок – пробок, планок и нагелей, шкантов – должна быть на 2–3 % меньше влажности соответствующих деталей.

Отливы, нащельники устанавливают на водостойком клее и дополнительно крепят шурупами. Отливы можно крепить гвоздями. Раскладки крепят гвоздями либо скобками. Крепежные детали устанавливают с шагом не более 300 мм и не менее, чем в трех точках. После сборки окна окрашивают.

Для склеивания древесины, угловых соединений, приклеивания отливов, нащельников, пробок, планок, нагелей применяют фенолоформальдегидные, резорциновые, мочевиномеламиновые клеи; для изделий нормальной влагостойкости и окрашиваемых атмосферостойкими покрытиями – клеи карбамидные, поливинилацетатные (средней водостойкости). Непрозрачное отделочное покрытие должно быть белого цвета и лишь с согласия потребителя – другого цвета. Прозрачное отделочное покрытие выполняется прозрачными лаками. Нелицевые стороны коробок окон и балконных дверей антисептируют или окрашивают. Металлические изделия (приборы) и крепежные детали должны быть с антикоррозийным покрытием. Шурупы завинчивают – забивать их нельзя.

Для снижения воздухопроницаемости по периметру притвора в оконных переплетах и дверных балконных полотнах устанавливают уплотняющие прокладки из пенополиуретана, шерстяного шнура, губчатой резины.

Прокладки из пенополиуретана имеют сечение 10×8 мм. Одна широкая сторона этой прокладки защищена полимерной пленкой, закрывающей слой клея, нанесенного на прокладку. При установке прокладки на место полимерную пленку снимают, а прокладку прикладывают стороной, покрытой клеем, к наплаву створки, полотна. Пенополиуретановые прокладки, не имеющие слоя клея на широкой стороне, ставят на клей повышенной водостойкости (КН-2, № 88) при температуре в помещении не ниже 12 °C.

Шерстяной шнур крепят к наплаву створки, полотна мелкими оцинкованными гвоздями длиной 12–16 мм с шагом 15–20 см. Чтобы не смять шнур, гвозди забивают в край его по всему периметру створки, полотна, сохраняя постоянную толщину шнура. При установке шнур не следует сильно натягивать, так как при этом он теряет упругие свойства, эластичность. Шерстяной шнур до установки пропитывают противомолевым составом.

Резиновые прокладки крепят к наплаву створок, полотен на клею № 88. Прокладки должны быть упругими, прочными, свето– и морозостойкими, долговечными.

Деревянные подоконные доскипредназначены для окон жилых и общественных зданий и др. В соответствии с ГОСТом подоконные доски выпускаются трех марок: ПД-1, ПД-2, ПД-3 (рис. 84).

Подоконные доски марки ПД-1 изготовляют из древесины хвойных пород. Не допускается смешивание пород в одной доске, кроме сосны, пихты и ели. Подоконная доска ПД-2 изготовляется из цементно-стружечной плиты, а марки ПД-3 – из древесины хвойных пород, с облицовкой с двух сторон сверхтвердой древесноволокнистой плитой или водостойкой фанерой. Подоконные доски, за исключением марки ПД-2, изготовляют с фаской или закруглением на лицевой кромке. Доски марки ПД-3 делают со сплошным заполнением. Влажность досок 12 ± 3 %.

Подоконные доски должны быть склеены по ширине на клеях не ниже средней водостойкости. Ширина склеиваемых заготовок должна быть не более 100 мм. Поверхности подоконных досок, примыкающих к стенам, антисептируют.

Рис. 84.Подоконные доски

Подоконные доски поставляются с прозрачной или непрозрачной отделкой лицевых поверхностей лакокрасочными и защитно-декоративными материалами: доски по лицевым поверхностям могут быть облицованы шпоном или декоративным бумажно-слоистым пластиком.

Классификация дверных блоков.Дверной блок состоит из дверной коробки и дверного полотна, навешенного на вертикальный брусок коробки на петли.

По назначению двери делятся на внутренние, в том числе входные с лестничных клеток в квартиры и другие помещения, для санитарно-технических узлов, наружные (входные в здания), тамбурные и специальные (звукоизоляционные, противопожарные дымозащитные и др.). Внутренние двери бывают межкомнатные, кухонные, для санузлов, подсобные (для кладовых, встроенных шкафов).

Двери по конструкции делятся на рамочные (филенчатые), щитовые со сплошным или мелкопустотным заполнением, с порогом и без порога, с фрамугой и без нее. По числу полотен различают двери одно-и двупольные, в том числе с полотнами разной ширины.

По направлению и способам открывания двери бывают распашные, качающиеся, раздвижные, а по наличию остекления – остекленные или глухие.

В зависимости от отделки двери бывают с непрозрачным отделочным покрытием, отделанные эмалями, красками или облицованные декоративными листовыми или пленочными материалами и с прозрачным отделочным покрытием, покрытые прозрачными лаками. В отдельных помещениях для освещения так называемым «вторым светом» над дверью устанавливают фрамугу шириной, равной ширине блока.
