Неровная поверхность при фрезеровании получается при плохо закрепленных суппортах и неисправных подшипниках ножевых валов; выхваты на концах – при неисправной установке столов, направляющих линеек и прижимов; искаженный профиль – при неправильной установке ножей, фрез на вертикальных головках. Несоответствие паза и гребня образуется при неточной установке или заточке фрез. Работать на станке без ограждений запрещается. Чистить, налаживать и регулировать станок на ходу не допускается.

Для обработки древесины на строгальных станках применяют ножи и фрезы. До установки ножи должны быть хорошо наточены и отбалансированы. Крепят их на валу, головке, равномерно затягивая болты поочередно от середины к краям.

Различают фрезы насадные и концевые, цельные и составные (набор фрез, скрепленных штифтами). Для обработки столярно-строительных деталей применяют преимущественно фрезы насадные составные.

Для гладкого фрезерования используют фрезы дереворежущие насадные цилиндрические сборные диаметром 80–140 мм, высотой 40– 260 мм, имеющие четыре вставных ножа. Для выработки пазов и гребней применяют насадные затылованные фрезы; для фрезерования прямоугольных продольных и поперечных пазов в древесине и клееной древесине на фрезерных, четырехсторонних продольно-фрезерных станках и автоматических линиях применяют насадные дисковые, пазовые, дереворежущие фрезы с напаянными пластинами. Фрезы должны быть хорошо заточены, режущие кромки зубьев фрез должны быть без трещин, завалов, выкрошиваний, заусенцев и др.

На фрезерных станках можно выполнять разнообразные работы: создавать профили у деталей путем отборки калевки, фальцов, пазов, гребней и т. п., выполнять гладкое фрезерование кромок, обрабатывать по периметру оконные створки, форточки, фрамуги, дверные полотна и др.

Фрезерные станки различают по расположению шпинделей (верхнее и нижнее), числу шпинделей. Фрезерный станок (рис. 102, а ) представляет собой чугунную станину с неподвижным столом. На станине расположен суппорт с валом и закрепленным в нем шпинделем. Суппорт перемешается по направляющим в вертикальном направлении. Привод осуществляется от электродвигателя через ременную передачу.

Работы на фрезерном станке проводятся по линейке (гладкое или профильное фрезерование прямых деталей) и по кольцу в шаблонах (кривых деталей и обработка у рамок).

Прямолинейные кромки фрезеруют на станках с нижним расположением шпинделя, оборудованных направляющей линейкой с дугой (рис. 102, б ). С помощью направляющей линейки можно также выполнять сквозное и несквозное фрезерование профиля. Направляющая линейка состоит из двух частей разной толщины: передняя линейка тоньше задней линейки на толщину снимаемого слоя древесины.

Передняя линейка должна быть строго параллельна задней и смещена вправо на расстояние 1,5–2 мм, т. е. на толщину снимаемого слоя древесины. Линейки должны быть строго перпендикулярны плоскости стола станка.

При профильном фрезеровании заготовки расстояние между линейками также должно быть 1,5–2 мм; при этом фреза выдвигается относительно линейки на глубину профиля.

При плоском фрезеровании фрезу (головку) устанавливают так, чтобы режущие кромки нижнего торца фрезы (головки) располагались на 3–5 мм ниже уровня стола.

При несквозном фрезеровании прямолинейных заготовок на столе крепят упоры, ограничивающие длину фрезерования заготовок.

Работают на станке так: рабочий кладет заготовку пластью на стол и, прижимая ее кромкой, подлежащей обработке, к линейке, надвигает на режущий инструмент. Подавать заготовку на инструмент нужно без рывков, равномерно прижимая к линейке.

Криволинейные кромки фрезеруют по кольцу в шаблонах (рис. 102, в, г ). При сквозном фрезеровании заготовок с кривым профилем кромки используют приспособление (рис. 102, д ), которое состоит из шаблона, упора и основания – подушки. Заготовку кладут в шаблон и закрепляют в требуемом положении прижимом. При сквозном фрезеровании используют приспособление (рис. 102, е ), не имеющее прижима. Заготовки, уложенные в шаблоны, должны плотно лежать в них и точно примыкать к упору.

До начала фрезерования заготовка должна быть опилена (при большой кривизне) на ленточнопильном станке с припуском на обработку. После закрепления заготовки шаблон кромкой прижимают к кольцу и перемещают по столу, обрабатывая заготовку. Непрострожка кромок заготовки получается при недостаточном припуске на обработку или при невыдержанном расстоянии между передней и задней линейками. Если при работе профиль детали искажается или смещается, значит неправильно установлена фреза относительно рабочей плоскости стола. Волнистость обработанной поверхности получается вследствие неплотного прижима детали к направляющим линейками. При работе с плохо заточенным или тупым инструментом получается мшистая поверхность детали.

Фрезерные станки с ручной подачей опасны в работе. Наибольшую опасность представляет режущий инструмент (фрезы, ножевые головки и др.), так как при фрезеровании руки работающего находятся на близком расстоянии от режущего инструмента.

При работе на станках надо соблюдать правила техники безопасности. Нерабочую часть фрезы и выступающие части (шпиндель) ограждают. При работе по линейке следует применять прижим (рис. 102, ж ). При фрезеровании по кольцу заготовки обрабатывают только в шаблонах; режущую часть фрезы (головки) нужно оборудовать подвижными ограждениями. Нельзя производить криволинейное фрезерование против слоя древесины.

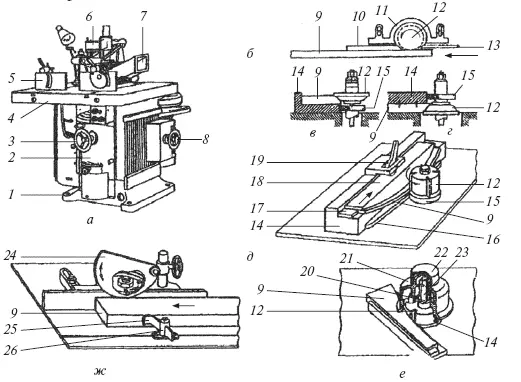

Рис. 102.Фрезерование: а – общий вид фрезерного станка; б – фрезерование по линейке; в – фрезерование по кольцу с нижним расположением шаблона; г – фрезерование по кольцу с верхним расположением шаблона; д – приспособление для сквозного фрезерования с прижимом; е – приспособление для сквозного фрезерования без прижима; ж – приспособление для зажима обрабатываемой заготовки; 1 – станина; 2 – суппорт; 3 – маховичок подъема суппорта; 4 – стол; 5 – направляющие; 6 – кронштейн; 7 – воронка (приемная) для отходов; 8 – маховичок для натяжения ремня; 9 – обрабатываемая заготовка; 10 – задняя линейка; 11 – дуга направляющей линейки; 12 – ножевая головка (фреза); 13 – передняя линейка; 14 – шаблон; 15 – упорное кольцо; 16 – кромка шаблона; 17 – упор; 18 – подушка; 19 – прижим; 20 – подшипник; 21 – ограждение; 22 – крышка; 23 – шпиндель; 24 – подвижная часть ограждения фрезы и шпинделя; 25 – пружинящая пластинка; 26 – стойка
