Рис. 118.Кондуктор для выборки отверстий под замок в дверях: 1 – зажимные пинты; 2 – дверь; 3 – рейка; 4 – гвозди

Фиксировать положение кондуктора можно рейкой, прибиваемой гвоздями к кромке полотна сверху. Размер рейки по длине должен соответствовать положению замка от верха двери.

Отверстия в двери по кондуктору выбирают электросверлилкой. Вначале выбирают отверстие для ручки, отверстия и паз для ключевины, затем – паз для замка.

Для закрывания входных дверей в квартире, а также отдельных помещений общественных зданий применяют врезной цилиндровый и замок с засовом ЗВ1 (рис. 119, а ).

Замки вставляют в вертикальные бруски. При установке замков с ручками необходимо, чтобы ось ручки совпадала с осью ключевины. Планки замков и личинки врезают заподлицо с поверхностью брусков обвязки и коробки.

Для закрывания шкафов применяют запоры (рис. 119, б, в ), а для открывания комнатных глухих и остекленных дверей – ручку-скобу (рис. 119, г ). Крепят скобу к двери на расстоянии 950–1000 мм от пола. На дверях ванн, санузлов устанавливают ручки-кнопки (рис. 119, д ). В дверях, которые не запираются, применяют простые защелки и ручки-кнопки. Для защиты от проникновения кухонных запахов в комнаты в дверь кухонь устанавливают врезные защелки.

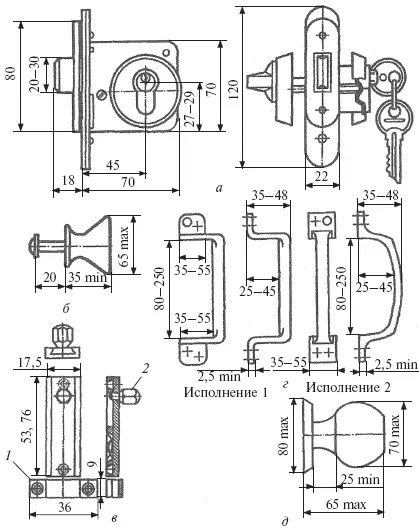

Рис. 119.Приборы для столярных изделий: а – замок врезной для дверей цилиндровый с засовом ЗВ1; б, в – запоры для шкафов; г – ручки-скобы типа PC; д – ручка-кнопка РК-2; 1 – запорная скоба; 2 – ручка шпингалета

При установке окрашенных оконных и дверных блоков в проемы на поверхности появляются заколы и другие дефекты, которые зашпаклевывают и окрашивают.

При возведении крупноблочных, кирпичных и деревянных бревенчатых, брусчатых и каркасных зданий оконные и дверные блоки устанавливают в основном в процессе возведения стен. Блоки подают к месту установки подъемными механизмами.

До установки в проем поверхности оконных и наружных дверных блоков, примыкают к каменным стенам, их антисептируют и защищают рулонными гидроизоляционными материалами (толем, рубероидом). При антисептировании оконных и дверных коробок по периметру на строительстве их обрабатывают антисептическими пастами с помощью гидро– или краскопультов. Пасту следует наносить равномерным слоем без пропусков. При температуре окружающего воздуха ниже 0 °C пасту подогревают до температуры 30–40 °C.

После нанесения пасты и высыхания ее по периметру к коробке мелкими гвоздями крепят полосы рубероида, толя шириной, равной или несколько большей ширины коробки. Створки или полотно двери до подъема блока в проектное положение следует закрепить, чтобы в промонтажные крюки (при штучном подъеме). Поднимают блоки двухветвевым стропом. На некоторых стройках блоки комплектуют на квартиру и поднимают краном в контейнере.

Для направления блока в проектное положение используют тонкий стальной или пеньковый канат, который временно крепят к вертикальному бруску коробки. Блок необходимо поднимать осторожно, без рывков, а опускать к месту установки плавно. Повороты стрелы не должны быть резкими. После установки оконную коробку выверяют по горизонтали и вертикали уровнем и отвесом (рис. 120). Оси оконных и дверных блоков должны совпадать с осями проемов. Совпадение осей блоков и проемов проверяют отвесом по отметке оси проема, сделанной на верхнем его откосе, причем шнур должен пройти точно через точку пересечения диагоналей коробки блока. Перекосы блока устраняют с помощью клиньев.

Оконный блок ставят в проем свободно, после чего его выверяют и заклинивают клиньями в проектном положении. Усилия заклинивания должны действовать только на торцы коробки. При этом нельзя допускать перекосов коробки, иначе створки, полотна будут плохо открываться и закрываться. До монтажа необходимо проверить, хорошо ли открываются и закрываются форточки, створки, фрамуги, дверные полотна. Зазоры после установки между створками, полотнами и коробками не должны превышать 2 мм, между внутренними дверями и полом – 5–8 мм, между дверями и полом в санузлах – 12 мм.

Рис. 120.Проверка правильности установки оконной коробки в проем: 1 – железобетонная перемычка; 2 – клинья; 3 – оконная коробка; 4 – зазор для конопатки; 5 – отвес

При монтаже оконных и дверных блоков все одноименные элементы располагают на одной линии, например, на фасаде многоэтажного здания вертикальные бруски переплетов должны находиться на одной вертикальной линии.

При установке дверного блока в проем его выравнивают по уровню и отвесу как в плоскости стены, так и поперек, чтобы коробка блока не выступала за плоскость стены, если стены не штукатурятся. При оштукатуренных стенах коробка должна выступать за плоскость стены на толщину штукатурки, чтобы наличник прилегал к стене и коробке.

Перед креплением блока проверяют, не перекошена ли коробка. Для этого блок измеряют по диагоналям, натягивая шнур из одного угла в противоположный. Перекос коробки можно проверить также угольником с отвесом.

Коробки, устанавливаемые в проемы наружных стен, должны отстоять от плоскости стены внутрь здания по всему его фасаду на одинаковом расстоянии.

Коробки оконных и дверных блоков к каменным стенам и перегородкам крепят шурупами или стальными ершами, которые забивают в деревянные антисептированные пробки, заложенные в стены. Вертикальные бруски коробок прикрепляют к проемам не менее чем в двух местах, причем расстояние между шурупами и ершами должно быть не более 1 м. С деревянными перегородками коробки соединяются гвоздями.

После установки в проем и закрепления блоков зазоры между коробкой и кладкой наружных стен необходимо проконопатить теплоизоляционными материалами. Конопатят стальными конопатками. В жилых зданиях оконный и балконный блоки обычно устанавливают в общий проем. Для лучшего крепления блоков желательно в верхней части проема (откоса) в местах стыка блоков ставить дополнительную пробку или металлический закладной элемент.

Оконный и балконные блоки скрепляют между собой гвоздями, прокладывая между блоками рейку толщиной 10–20 мм на половину ширины коробки, чтобы оставшийся зазор можно было в дальнейшем проконопатить.

Для герметизации окон и балконных дверей, а также стыков в наружных панелях в домах повышенной этажности применяют мастику герметик из полиизобутиленстирола. Мастика хорошо скрепляется с поверхностью древесины и бетона; при положительной температуре воздуха мастику можно применять без предварительного подогрева.
