Евгений Костенко - Столярные, плотничные, стекольные и паркетные работы: Практическое пособие

Перед устройством перекрытий необходимо разбить оси укладываемых балок и проверить горизонтальность опор под их укладку. В том случае, когда кирпичные или бетонные опоры под укладку балок имеют разницу в уровнях, необходимо ее устранить путем нанесения раствора на опоры и выравнивания их.

Рис. 143.Междуэтажное деревянное перекрытие: 1 – черепной брусок балки; 2 – щиты перекрытий; 3 – балка; 4 – слой гидроизоляции (толь); 5 – лага; 6 – доски пола; 7 – слой звукоизоляции; 8 – листы гипсокартонные.

До укладки концы балок длиной 750–800 мм, опирающиеся на стены (каменные), со всех сторон антисептируют пастой 200. Их можно покрыть смолой или битумом и обернуть двумя слоями толя или рубероида.

В отапливаемых каменных зданиях концы балок (рис. 144) перекрытий укладывают в стену на глубину 180–200 мм и заделывают наглухо раствором, причем торец балок должен отстоять от стены на расстоянии 30 мм. Концы балок зарезают на «ус» со скосом. Скос у балок делают для лучшего испарения влаги с торцов и увеличения воздушной прослойки между концом балки и стеной.

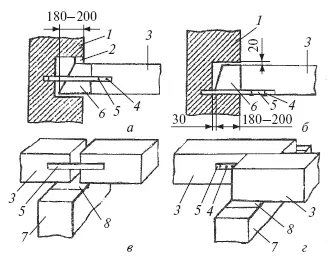

Рис. 144.Укладка (опирание) балок на стены: а – на наружную стену при глухой заделке; б – на наружную стену при открытой заделке; в – на внутреннюю несущую стену впритык; г – на внутреннюю несущую стену вразбежку; 1 – наружная стена (каменная); 2 – слой раствора; 3 – балка; 4 – гвозди; 5 – анкер (накладка металлическая); 6 – два слоя толя на мастике; 7 – внутренняя несущая стена; 8 – слой толя на мастике

При укладывании деревянных балок из сырой древесины на наружные стены толщиной 65 см и более гнезда для балок не заделывают, а оставляют открытыми.

В деревянных рубленых домах балки врубают между верхними венцами сковороднем или полусковороднем, что придает зданию бо2льшую устойчивость.

В каркасных и панельных домах балки укладывают на верхнюю обвязку. Сначала укладывают крайние балки, выверяют их, а затем остальные балки, располагая их по проекту.

Балки кладут параллельно друг другу. Расстояние между ними проверяют шаблоном. Горизонтальность укладки балок выверяют уровнем. После укладки, выверки и закрепления балок гвоздями укладывают щиты перекрытия (наката). Щиты кладут между балками на черепные бруски и крепят к ним гвоздями, забиваемыми в планки щитов наискось.

После укладки и закрепления щитов по ним укладывают слой толя или рубероида, а по нему – утеплитель.

В панельных перекрытиях деревянные панели имеют ширину 600 и 1200 мм, длину 3000 и 3600 мм. Панели собирают в виде рам на гвоздях.

Плиты (облицовку) к раме можно крепить на клею с гвоздевой запрессовкой. Гвоздями крепят плиты к раме с шагом 250–300 мм, а при гвоздевой запрессовке без клея – с шагом 100–150 мм.

Конец панели нужно обрабатывать антисептической пастой, и под него на стену уложить два слоя толя или рубероида на битумной мастике. Швы, образуемые между параллельно уложенными панелями, закрывают вкладышами. Панели укладывают так, чтобы их концы опирались на деревянные стены не менее чем на 60 мм, проверяют правильность укладки, после чего скрепляют их между собой гвоздями, забиваемыми наискось через вкладыш.

Затем по ним настилают полы. Панели, имеющие массу более 60 кг, монтируют кранами.

В отдельных проектах деревянных домов заводского изготовления предусмотрено устройство подшивных потолков вместо щитов перекрытий, при этом доски крепятся гвоздями к нижней грани балок. Подшивные потолки изготовляют преимущественно из досок хвойных пород толщиной 16–22 мм, 3-го и 4-го сортов. Во избежание коробления широкие доски (шире 120 мм) применять не рекомендуется. Все доски подшивных потолков должны иметь одинаковую толщину, иначе после закрепления их на потолке образуются провесы (уступы), а плитные материалы при облицовывании потолка будут иметь неровную поверхность. Работа по подшивке производится плотниками с подмостей.

В зданиях, строящихся в лесоизбыточных районах, при устройстве крыш используют круглый лес. При монтаже крыш из бревен сначала укладывают мауэрлаты (подстропильные брусья), которые должны быть обработаны, проантисептированы или осмолены и обернуты после этого толем. Укладывают мауэрлаты по уровню, выверяя по горизонтали. По длине мауэрлаты сращивают вполдерева, скрепляя стык скобами.

Все соединения элементов стропил должны быть плотно пригнаны, без щелей и зазоров. Дощатые висячие стропила небольшого пролета собирают у здания на бойке либо на предприятии и ставят на место в собранном виде.

Стойку со стропильной ногой (рис. 145, а ) после прирезки соединяют скобами. При соединении подкосов (рис. 145, б ) со стойкой необходимо сначала прирезать их, подогнав к месту, а затем закрепить скобой. Стропильную ногу с затяжкой (рис. 145, в ) соединяют стяжным хомутом. Подкосы после прирезки и подгонки соединяют с нижним прогоном и стропильными ногами на гвоздях, скобах.

При установке стропильных ног из бревен шаг между ними делают 1,5–2 м, а из досок – 1–1,5 м.

Рис. 145.Крепление висячих стропил: а – соединение стойки со стропильной ногой; б – соединение подкосов со стойкой; в – соединение стропильной ноги с затяжкой; 1 – стойка под стропила; 2 – стропильная нога; 3 – скоба; 4 – подкос под стропильную ногу; 5 – затяжка; 6 – стяжной хомут

Наклонную стропильную систему из досок устраивают так же, как и в домах каркасной конструкции. Обрешетку делают из брусков, двойного сплошного или разреженного настила из досок и крепят к стропилам гвоздями. Под мягкую кровлю из рубероида или толя обрешетку делают в виде сплошного настила из двух слоев досок (двойной настил). Верхний слой называют защитным, а нижний – рабочим. Одинарный настил, сплошной или разреженный (зазор 20–30 мм), используют как основание для покрытия из асбестоцементных плоских плиток. Обрешетку из брусков сечением 50×50 мм применяют как основание под черепицу, волнистые листы из стеклопластика, асбестоцементные волнистые листы. Укладывают обрешетку на стропила с применением шаблонов. Основание – обрешетка должна быть ровной, без выступов.

Обрешетку и настил не доводят до дымовых труб на 130 мм. На карнизных свесах делают сплошной настил, а в разжелобках – шириной 800 мм. Ровность основания – обрешетки проверяют, прикладывая к ней рейку длиной 3 м, причем зазор между рейкой и обрешеткой вдоль ската не должен быть более 5 мм, а поперек ската 10 мм.
