Остекление металлических переплетов (рис. 175), имеющих большие размеры, осуществляют обычно на стройках в проектном положении. Стекло для них заготавливают централизованно. До остекления металлические переплеты очищают от грязи, заусенцев, коррозии, после чего покрывают олифой. Стекла в металлические переплеты устанавливают на двойной замазке или на замазке с креплением металлическими раскладками, а также на эластичных прокладках с креплением раскладками (уголками).

Рис. 175.Остекление металлических переплетов: а – на замазке; б – на эластичных прокладках; 1 – металлический переплет; 2 – стекло; 3 – замазка; 4 – штырь; 5 – кляммер; 6 – раскладка-уголок; 7 – винт; 8 – эластичная прокладка

При остеклении переплетов на двойной замазке стекла крепят к переплетам штырями, кляммерами, устанавливаемыми с шагом не менее 300 мм. Штыри, крепящие кляммеры, ставят в отверстия, выбранные в горбыльке переплета, слегка их забивают, после чего концы их расклепывают. Для крепления стекол в металлических переплетах применяют суриковую или битумную замазку.

При остеклении пластмассовых переплетов стекла устанавливают на двойной замазке, эластичных прокладках и крепят пластмассовыми раскладками. Эластичные прокладки обычно изготовляют из мягкой резины П-образной формы. При установке на эластичных прокладках стекло по периметру обрамляют П-образной прокладкой, после чего укладывают в переплет и крепят раскладками-уголками с помощью винтов.

Раскрой стекла и остекление в зимний период надо производить в теплом помещении при температуре воздуха не ниже 10 °C. До остекления переплеты, внесенные с улицы, нужно очистить от наледи, снега, отогреть и просушить. Остекленные переплеты зимой выносят наружу только после затвердения замазки. Несъемные окна остекляют зимой, пользуясь подогретой замазкой, твердеющей при температуре воздуха ниже 0 °C.

Установка стеклопакетов в оконные переплеты заключается в следующем. Оконные блоки, зенитные фонари, как правило, изготовляют на деревообрабатывающих предприятиях и поставляют на стройку в готовом виде. До установки стеклопакетов в оконные блоки тщательно осматривают каждый пакет. Стеклопакеты, имеющие трещины, сколы в торцах стекол, отслоения в клеевых швах, повреждение обрамляющих рамок, отбраковывают.

Монтаж стеклопакетов крупных размеров производят с помощью ручных вакуум-присосов (рис. 176, а ), носильных ремней или траверс, оборудованных вакуум-присосами.

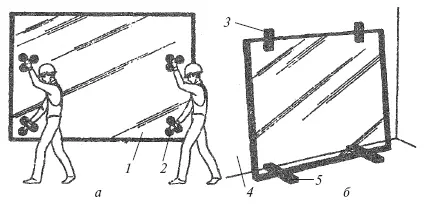

Рис. 176.Монтаж стеклопакетов: а – переноска стеклопакетов к месту монтажа; б – подготовка пакета к монтажу – временное опирание на стену; 1 – стеклопакет; 2 – вакуум-присосы; 3 – войлочные или резиновые прокладки; 4 – стена; 5 – деревянные подкладки с резиновыми или войлочными прокладками

Стеклопакеты транспортируют (переносят) только в вертикальном положении, чтобы не повредить торцы и углы. До монтажа стеклопакеты надо устанавливать на деревянные подкладки, покрытые войлоком или резиной, а при опирании на стену также подкладывать подкладки (рис. 176, б ). Монтаж стеклопакетов следует вести преимущественно в летнее время. Помещения, остекленные стеклопакетами, должны отапливаться.

Вследствие того, что в процессе эксплуатации деревянные переплеты под действием влаги периодически деформируются, во избежание разрушения стекпопакетов в окнах устанавливают ветровые, распорные и опорные прокладки. Порядок установки стеклопакетов в оконные блоки показан на рис. 177. Распорные прокладки, фиксирующие положение стеклопакетов, устанавливают на расстоянии примерно 1/4 от торца стеклопакетов. Ширина опорных прокладок должна быть равной толщине пакета, а длина их зависит от ширины стеклопакета и колеблется в пределах 50–200 мм.

Остекление оконных переплетов и витражей стеклопакетами с применением прокладок и нетвердеющих мастик производится в такой последовательности: подготовка к монтажу стеклопакетов, прокладок, штапиков, мастик; наклеивание боковых прокладок на фальцы переплетов; установка стеклопакета, распорных и опорных прокладок; нанесение пистолетом слоя нетвердеющей мастики вдоль торцов стеклопакетов; установка штапиков, прокладок; уплотнение зазоров мастикой с помощью пистолетов. Уплотняют и герметизируют стыки между стеклопакетами и элементами переплетов сразу же после их установки и крепления.

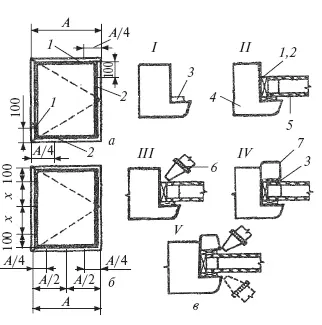

Рис. 177.Установка стеклопакетов в оконные блоки: а – расположение опорных и распорных прокладок; б – расположение боковых прокладок; в – последовательность работ по установке стеклопакетов: I – наклейка боковых прокладок; II – установка стеклопакета-распорных и опорных прокладок; III – нанесение пистолетом слоя нетвердеющей герметизирующей мастики вдоль торцов стеклопакетов: IV—установка боковых прокладок и штапиков; V – уплотнение зазоров мастикой с помощью пистолетов; 1 – распорная прокладка; 2 – опорная прокладка; 3 – боковая прокладка; 4 – оконный переплет; 5 – стеклопакет; 6 – пистолет; 7 – штапик-раскладка по стеклу

Нетвердеющие мастики наносят герметизатором типа «Стык-20» или «Шмель» при температуре воздуха не менее 5 °C в сухих помещениях, а если на воздухе, то в условиях, исключающих увлажнение переплетов. До нанесения мастики герметизируемые поверхности нужно очистить, обезжирить и просушить.

Остекление крыш осуществляют стеклом толщиной 3–6 мм на двойной замазке (рис. 178). Укладывают стекла, начиная от карниза к коньку, чтобы был свободный сток воды, при этом верхнее стекло должно перекрывать нижнее примерно на 20–30 мм.

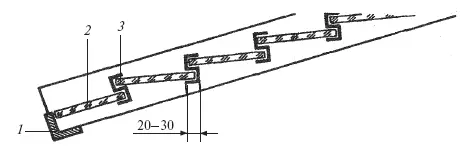

Рис. 178.Порядок укладки и крепления стекла при остеклении крыш: 1 – бортик; 2 – стекло; 3 – кляммер

В фальцы переплетов укладывают основание из замазки, затем к бортику кладут нижнее стекло так, чтобы оно упиралось в него. Бортик является опорой и предохраняет стекло от сползания вниз. Уложенное стекло плотно прижимают к фальцу, чтобы выдавился излишек замазки, которую сразу удаляют. После этого на верхний край уложенного стекла наносят замазку и крепят его кляммерами, причем на каждый лист стекла надевают не менее двух кляммеров, чтобы расстояние между ними было 250–300 мм. Прижимать кляммеры к стеклу нужно осторожно, чтобы не поломать стекло. После укладки нескольких рядов стекол на продольные фальцы наносят второй слой замазки и заглаживают его. Конек после остекления покрывают кровельной сталью.
