Остекление железобетонных переплетов выполняют так же, как металлических. В переплетах стекла крепят кляммерами, штырями, пружинами и раскладками.

Рис. 179.Стол-верстак: 1 – основание; 2 – гребенка поперечного бруса; 3 – резиновая обкладка под стеклопрофилит; 4 – доска крепления основания

Остекление стеклопрофилитом начинают с монтажа элементов из стеклопрофилита, которые вынимают из тары (контейнера) и укладывают ребром на стол-верстак (рис. 179). Уложенный на столе-верстаке стеклопрофилит продувают струей воздуха со всех сторон, очищая от пыли, грязи, после чего сушат струей горячего воздуха.

На специальном приспособлении (рис. 180) из губчатой резины нарезают полосы шириной 20–25 мм, которые прокладывают между элементами стеклопрофилита, и шириной 100–120 мм, которые прокладывают по периметру при установке стеклопрофилита в панели. Прокладки приклеивают к элементам стеклопрофилита на клею 88Н. Для герметизации стыков применяют тиоколовые мастики УТ-32 и др. Стеклопрофилит устанавливают обычно вертикально в металлическое или железобетонное обрамление.

Элементы стеклопрофилита собирают в панель на поворотном столе с кондуктором. Стропуют, поднимают и подают панели из стеклопрофилита к месту монтажа траверсами. Монтаж ограждений из отдельных элементов стеклопрофилита показан на рис. 181.

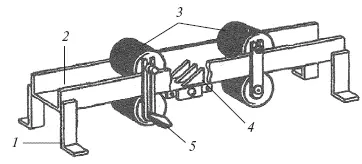

Рис. 180.Приспособление для резки резины: 1 – ноги основания; 2 – основание; 3 – ролики; 4 – нож для резки резины; 5 – ручка

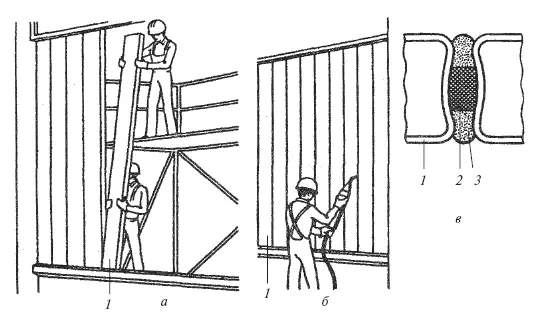

Рис. 181.Монтаж ограждений из отдельных элементов стеклопрофилита: а – монтаж ограждений; б – уплотнение стыков герметиком-мастикой; в – узел соединения стеклопрофилита; 1 – стеклопрофилит; 2 – уплотнитель-резина; 3 – мастика

На ДСК остекление окон и дверей производят на поточных линиях, состоящих из роликовых конвейеров. Оконные блоки передвигаются по двум конвейерам: на одном остекляют наружные створки, на другом – внутренние. Каждый конвейер обслуживают по три стекольщика, из них один рабочий 3-го разряда, два – 2-го. Стекольщик (2-го разряда) на тележке подает блоки, подлежащие остеклению, кладет их на конвейер фальцами вверх, очищает фальцы, ранее покрытые олифой, и наносит на них промазчиком подстилающий слой замазки (постель), после чего блок передвигается на следующую позицию, где второй стекольщик (3-го разряда) вставляет в него на подстилающий слой замазки заранее нарезанное стекло, плотно прижимает его к замазке и пистолетом крепит стекла шпильками. Затем блок перемещается на третью позицию, где третий стекольщик (2-го разряда) промазчиком наносит верхний слой замазки, закрепляет деревянную раскладку шпильками или шурупами, очищает стекло от излишков замазки, протирает его. Готовые блоки отвозят на специальной тележке на склад, где их складывают горизонтально для подсыхания. После высыхания замазки блоки укладывают в контейнер.

Стекло для витрин нарезается централизованно либо непосредственно на стройке на крупногабаритных столах. К месту установки стекло перевозят в вертикальном положении на тележках или специально оборудованных вилочных автопогрузчиках. При отсутствии механизмов стекло переносят вручную на ремнях-лямках (на небольшие расстояния от места монтажа), вакуум-присосами или траверсами с вакуум-присосами.

Витринное стекло устанавливают в следующем порядке. Ящик со стеклом подают к столу для раскроя стекла. Рабочие снимают с него крепежные металлические полосы ломиками-гвоздодерами, вынимают поочередно листы стекла вакуум-присосами и укладывают на стол.

Уложенный на стол лист стекла вторично очищают от пыли, затем размечают и раскраивают, после чего по периметру лист обкладывают П-образной прокладкой (рис. 182). До установки паз прокладки и кромку стекла смазывают клеем 88Н.

Рис. 182.Обкладка витринного стекла уплотнительной резиной: 1 – уплотнительная резина; 2 – витринное стекло

Затем лист стекла подносят к подъемнику, с помощью которого его устанавливают в фальцы переплета витрины и крепят металлическими раскладками (рис. 183).

До установки стекла с фальцев переплетов снимают металлические раскладки (уголки), очищают их от грязи, заусенцев, коррозии, набрызгов, затем фальцы олифят и просушивают. У снятых раскладок-уголков проверяют прямолинейность.

Отверстия для винтов в раскладках и фальцах должны точно совпадать, чтобы винты легко ввинчивались в них. Места сопряжений раскладок в углах переплетов должны быть плотными и находиться под углом 45°. Винты, крепящие раскладки к переплету, должны обеспечить плотное примыкание их к фальцам и резиновой прокладке. Их завинчивают до отказа. Толщина уплотнительной прокладки должна соответствовать зазору между стеклом и раскладкой. Прокладки не должны выступать за пределы стороны раскладки, примыкающей к поверхности стекла.

Устанавливать витринные стекла на П-образных прокладках следует в сухую погоду, не увлажняя фальцы. Узел установки витринного стекла в металлический переплет показан на рис. 184.

При установке витринных стекол необходимо соблюдать правила техники безопасности.

До установки стекол нужно проверить, чтобы не был перекошен переплет и размеры стекла соответствовали расстоянию между фальцами с учетом зазоров. Резать стекло на лесах и подмостях нельзя. Переносить стекло нужно аккуратно. Вакуум-присосы должны плотно прилегать к стеклу.

Рис. 183.Установка витринного стекла: 1 – козелки; 2 – витринное стекло; 3 – проем с переплетом

Рис. 184.Установка витринного стекла на П-образном уплотнителе из резины: 1 – металлический переплет; 2 – винт; 3 – раскладка-уголок; 4 – уплотнитель; 5 – витринное стекло

Стремянки, приставные лестницы опирать к обвязкам переплетов, стеклу не разрешается. В зимний период необходимо, чтобы рабочее место по установке стекла в витрину было очищено от снега и наледи. При ветре свыше 6 баллов витринное стекло устанавливать нельзя.
