Максим Жмакин - Диагностика и быстрый ремонт неисправностей легкового автомобиля

2. Нарушен уровень топлива в поплавковой камере из-за бедной или богатой смеси. Двигатель не запускается при низком уровне топлива. При высоком его уровне двигатель также не запускается, так как происходит «пересос» топлива.

3. Негерметичность поплавка. Поплавок снять и резко потрясти его. Если в него попал бензин, то, вероятно, в нем есть трещина. Для того чтобы найти трещину на поверхности поплавка, необходимо высверлить отверстие диаметром 1,5 мм на одном конце латунного поплавка и слегка дунуть в него. Бензин слить через просверленное отверстие и запаять трещину при помощи паяльника тонким слоем олова. При паянии поплавка следует сохранить его начальный вес. Подгибанием язычка отрегулировать ход иглы клапана, при этом одновременно регулировать ограничителем хода поплавка зазор между торцом запорной иглы и язычком.

4. Негерметичность игольчатого запорного клапана. С карбюратора снять крышку и проверить работу запорного клапана. Седло клапана подтянуть, крышку карбюратора повернуть таким образом, чтобы игла клапана закрыла его седло. Ртом всасывать воздух через патрубок

подвода топлива. Клапан герметичен, если язык прилипает. Новый клапан в собранном виде поставить в том случае, если его герметичность нарушена.

у-Уровень топлива в поплавковой камере регулируется согласно инструкции по эксплуатации автомобиля и зависит от его марки.

5. Происходит подсос между впускным трубопроводом и карбюратором. В этом случае следует заменить (при необходимости) уплотнительные прокладки и подтянуть гайки, которыми крепится карбюратор к впускному трубопроводу.

Проблема – неисправность системы зажигания

1. Неисправность катушки зажигания. Ее можно установить при помощи контрольной лампы.

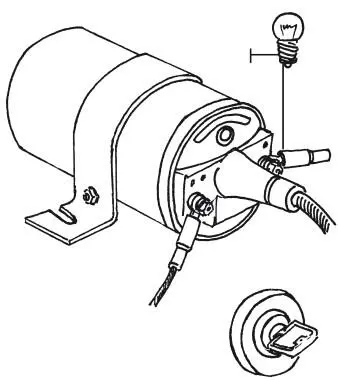

Рисунок 30. Проверка катушки зажигания

Для этого один конец провода контрольной лампы при включенном зажигании необходимо соединить с массой, а к безымянной клемме прикоснуться вторым концом. Если лампа не горит, а включается только при касании клеммы «Б», в этом случае, вероятнее всего, произошел обрыв в первичной обмотке катушки, и ее следует заменить (рис. 30).

2. Неисправность бесконтактного датчика в распределителе зажигания или коммутатора.

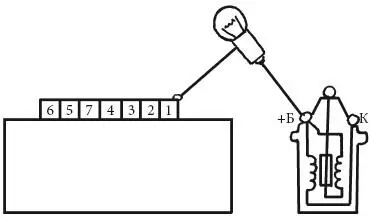

Рисунок 31. Проверка коммутатора и бесконтактного датчика распределителя зажигания

В этом случае на катушку зажигания не поступают импульсы тока. Тогда от нее нужно отсоединить провод, который идет от клеммы «1» коммутатора, а наконечник провода подключить к контрольной лампе. К клемме «+Б» катушки зажигания подключить другой вывод контрольной лампы.

Зажигание включить и стартером проверить коленчатый вал. Цепь низкого напряжения исправна, если лампа мигает, т. е. коммутатор посылает импульсы на катушку зажигания. Если лампа не мигает, то следует заменить или коммутатор, или бесконтактный датчик (рис. 31).

3. Пробой конденсатора на корпус. Исправность конденсатора можно проверить при помощи контрольной лампы. Для этого провод конденсатора отсоединить от клеммы ввода в распределитель зажигания и соединить его с положительным выводом аккумулятора через контрольную лампу. Если лампа горит, то конденсатор пробит и его следует заменить.

4. Нарушение изоляции проводов низкого напряжения и поломка провода в распределителе зажигания. Замыкание рычажка прерывателя на корпус. К массе и клемме низкого напряжения распределителя подключить контрольную лампу. Если она горит при включенном зажигании при разомкнутых контактах, а при замкнутых не реагирует, то цепь тока низкого напряжения исправна, включая прерыватель и обмотку катушки зажигания.

Если при разомкнутых контактах лампа не горит, то нужно отсоединить провод от клеммы распределителя зажигания. Контрольную лампу подключить между корпусом и наконечником соединительного провода. Если в этом случае лампа включается, то цепь исправна до распределителя зажигания, а распределитель зажигания неисправен.

Неисправность распределителя зажигания возникает из-за подвижного рычажка прерывателя и его провода или из-за замыкания обкладок конденсатора. В данном случае следует устранить замыкание (рис. 32).

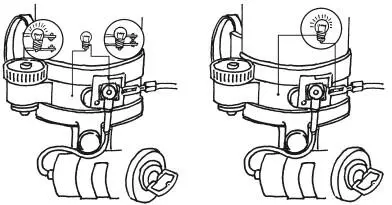

Рисунок 32. Проверка цепи низкого напряжения в распределителе зажигания

5. При прогаре крышки распределителя зажигания между центральным и одним из боковых электродов двигатель троит. В этом случае с распределителя зажигания необходимо снять крышку, протерев тряпкой, удалить слой копоти. Если это не дало положительного результата, то следует отсоединить от неисправного свечного вывода крышки свечной провод и произвести замену.

6. Неисправность бегунка. С распределителя снять крышку и вынуть центральный провод. Наконечник центрального провода поднести на расстояние 3 мм к токоведущей пластине бегунка. Если в момент размыкания контактов при включенном зажигании появится искра, это означает, что бегунок пробит и следует его заменить.

7. Окисление зажимов проводов в клеммах и наконечниках. Подтянуть провода гайками, обеспечив надежный контакт наконечников и зажимов проводов в клеммах.

8. Зависание подвижного контакта или большой зазор в контактах прерывателя. Если подвижный контакт изношен, его следует заменить. В прерывателе установить зазор 0,4 + 0,05 мм.

9. Механический износ кулачка, расшатывание, подгорание контактов замка зажигания. Следует просверлить на выступе кулачка отверстие диаметром 1,5 мм, нарезать резьбу и ввернуть в отверстие винт, который не должен доходить до валика контактной группы.

Стартер не включится при обгорании контактов, в этом случае следует с клеммы «50» снять штекер с красным проводом и присоединить его (временно) к клемме «16».

Проблема – неисправность системы питания

1. Износ штока привода. Из-за износа штока привода диафрагма бензонасоса не совершает полного хода. Следует уменьшить толщину прокладки между блоком двигателя и бензонасосом.

При неожиданном отключении зажигания следует снять голубой с черными полосами провод с клеммы «15» контактной группы и присоединить его к клемме «30».

2. Сильный запах бензина при остановке или при движении. В результате выпадения штуцера из карбюратора или корпуса насоса появляется сильный запах бензина. При выпадении штуцера автомобиль может некоторое время двигаться, так как в поплавковой камере еще находится бензин. Для устранения неполадки следует установить дополнительную скобу, которая будет за хомут притягивать топливный провод к карбюратору или топливному насосу. Если поломка произошла в пути, нужно с помощью проволоки привязать топливный провод к корпусу (рис. 33).
