Максим Жмакин - Диагностика и быстрый ремонт неисправностей легкового автомобиля

1. Емкость конденсатора недостаточна из-за пробоя его диэлектрика без замыкания обкладок. Из крышки распределения зажигания достать наконечник высоковольтного провода и поднести его к массе на расстояние 6 мм. Крышку и бегунок снять, а затем включить зажигание. Коленчатый вал вращать пусковой рукояткой. Сильное искрение между контактами прерывателя и отсутствие искры между массой и наконечником указывает на неисправность конденсатора. Конденсатор в таком случае следует заменить.

2. Перегорание помехоподавательного резистора в наконечниках. Следует заменить помехоподавательные наконечники новыми, которые предназначены для подавления радиопомех.

Неработающую свечу можно определить по перебоям работы двигателя, по очереди снимая со свечи наконечник.

3. Одна свеча не работает. Между электродами свечей нарушилась величина зазора. Свечи очистить от нагара и отрегулировать круглым щупом зазор между электродами их. Двигатель запустить.

4. Слабый искровой заряд, износ, масло и пыль на концах прерывателя. Состояние контактов проверить и зачистить их надфилем. Замасленные и грязные контакты протереть смоченной в бензине тряпкой. Зазор отрегулировать.

5. Слишком раннее зажигание. Такт сжатия определить по первой свече. Метки установки зажигания следует совместить. К массе подключить провод контрольной лампы, а другой провод – к клемме низкого напряжения на распределителе зажигания. Зажигание включить и корпус распределителя проворачивать до размыкания контактов.

Момент размыкания контактов определяется по загоранию контрольной лампы. Распределитель зажигания закрепить.

Проблема – неисправность газораспределительного зажигания

В клапанах отсутствует или слишком мал тепловой зазор. Он в клапанах регулируется только при холодном двигателе с помощью регулировочных шайб и набора щупов. Регулировку теплового зазора производят в зависимости от модели двигателя согласно прилагаемой инструкции по эксплуатации.

Проблема – неисправность системы зажигания

1. Между контактами прерывателя не отрегулирован зазор. Необходимо отрегулировать угол замкнутого состояния контактов прерывателя. На распределителе зажигания к контакту низкого напряжения присоединить провод контрольной лампы, другой провод лампы – к массе. Включить зажигание и проворачивать коленчатый вал до замыкания контактов, лампа при этом должна погаснуть. Зафиксировать тонкой проволочкой положение бегунка относительно корпуса. Коленчатый вал продолжать вращать до тех пор, пока лампа не загорится, и снова зафиксировать положение бегунка. Между полученными отметками и находится угол замкнутого состояния контактов, его нужно измерить при помощи транспортира. Зазор отрегулировать под этот угол.

Угол замкнутого состояния контактов для автомобилей ВАЗ-2101 и ВАЗ-2107 должен составлять 55° + 3°.

2. Нарушение работы центробежного опережения регулятора. Это происходит из-за ослабления пружин, которые стягивают два грузика центробежного регулятора. Следует отрегулировать натяжение пружин. При нарушении работы вакуумного регулятора опережения зажигания следует проверить его на холостом ходу двигателя, одновременно следя за изменением угла опережения зажигания в момент снятия или присоединения вакуумной трубки карбюратора. Нарушений в работе вакуумного регулятора не наблюдается, если при присоединении трубки к карбюратору увеличивается частота вращения коленчатого вала.

3. Между электродами свечей не отрегулирован зазор. При зазоре, который меньше нормы, на электродах свечей происходит обильное нагарообразование, вследствие чего усиливается утечка тока и происходят перебои в работе свечей. Осматривая извлеченные из головки блока цилиндров свечи, можно определить состояние цилиндро-поршневой группы, систем питания, зажигания, смазки и охлаждения и всего двигателя в целом.

4. Позднее зажигание. Поршень первого цилиндра установить в высшей мертвой точке (ВМТ), совмещая риску шкива коленчатого вала с меткой на крышке привода коленчатого вала. В нулевое положение установить октан-корректор. Крепление корпуса распределителя ослабить. К винту низкого напряжения прерывателя подвести зажим контрольной лампы, а к массе – щуп. Зажигание включить. Люфт бегунка устранить, зажимая его рукой против вращения корпуса распределителя зажигания. Корпус закрепить в момент зажигания.

После закрепления корпуса распределителя зажигания необходимо убедиться, что положение бегунка совпадает с направлением провода, который идет от первого цилиндра.

Проблема – неисправность системы питания

1. Если имеется запах бензина, при работе двигателя наблюдаются провалы или его полная остановка при резком ускорении, то это свидетельствует о недостаточной подаче топлива.

В этом случае нужно перебрать бензонасос. Отполировать плоскость прилегания седла клапана и перевернуть его на другую сторону (рис. 36).

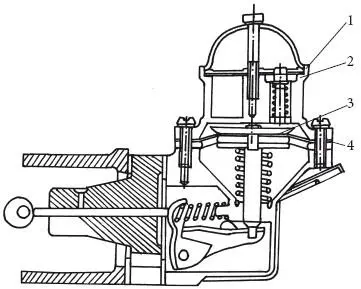

Рисунок 36. Бензонасос: 1 – седло клапана; 2 – клапан; 3 – дистанционная пластмассовая проставка; 4 – диафрагмы

Заменить диафрагму в сборе, устанавливая две диафрагмы, которые соприкасаются с бензином, – одну предохранительную снизу и одну сверху дистанционной пластмассовой проставки. При переборке бензонасоса нужно установить прокладку толщиной 0,7– 0,8 мм, а поверх нее – теплоизоляционную прокладку толщиной 0,27—0,33 мм.

2. Низкооктановое топливо. Необходимо отрегулировать зажигание под использование низкооктанового топлива в двигателе с увеличенной степенью сжатия. Угол опережения зажигания уменьшить.

Зажигание при использовании низкооктанового топлива нужно сделать запаздывающим, т. е. поджигать такое топливо следует позднее, чем обычно.

Проблема – неисправность карбюратора

1. На режиме разгона нарушена подача топлива. На низких передачах автомобиль не получает нужное ускорение, при этом ухудшаются его динамические качества. С воздухоочистителя снять крышку, обеспечить впрыск топлива поворотом рычага привода дроссельной заслонки и просмотреть его поступление в первичную и вторичную камеры. Если струя топлива прерывистая, полностью отсутствует или направление ее нарушено, необходимо прочистить жиклер распылителя. Для этого надо разобрать диафрагменный механизм насоса или подогнуть щипцами трубки распылителя, промыть полости и продуть сжатым воздухом все отверстия каналов.
