Максим Жмакин - Диагностика и быстрый ремонт неисправностей легкового автомобиля

На следующем этапе осмотра проверяют верхние шаровые шарниры, для чего под нижний рычаг автомобиля ставится опора.

Для проведения диагностики верхних шаровых шарниров потребуется посторонняя помощь, так как осмотр следует проводить при нажатой педали тормоза, чтобы исключить воздействие зазора в подшипниках ступицы.

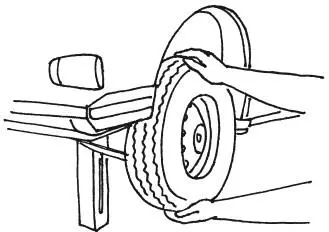

После того как педаль тормоза нажата, обхватите руками верхний край колеса и резкими короткими движениями подвигайте его. При покачивании колеса не должно ощущаться зазора (рис. 63).

Рисунок 63. Проверка верхних шаровых шарниров

То же самое нужно проделать и со вторым колесом.

Для проверки нижнего шарового шарнира, помимо штангенциркуля, потребуется ключ № 8.

Для проведения осмотра колесо следует вывесить, для чего под нижний рычаг ставится опора и автомобиль осторожно опускают на нее.

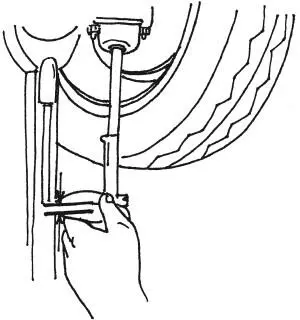

После очистки детали от грязи отворачивают и снимают пробку шарового шарнира и замеряют расстояние от нижней стороны шаровой опоры до шарового пальца (рис. 64).

Рисунок 64. Проверка нижнего шарового шарнира

Расстояние не должно превышать 11,8 мм, в противном случае деталь следует заменить.

Проверку зазора между подшипниками ступицы проводят на снятом с автомобиля колесе.

С колеса снимают верхний декоративный колпачок и при помощи молотка и отвертки выпрессовывают и снимают колпак ступицы, при этом следует проверить, чтобы находящаяся под колпаком регулировочная гайка была надежно закреплена (рис. 65 а).

Рисунок 65. Проверка зазора между подшипниками

В таком виде колесо ставят на место и закрепляют двумя болтами, которые располагают на противоположных концах (рис. 65 б). После этого одной рукой покачивают колесо, а вторую держат на ступице и шайбе, чтобы определить, какой величины осевой зазор в подшипниках (рис. 65 в). В норме он должен быть в пределах от 0,02 до 0,08 мм. Если показание меньше или больше, требуется провести регулировку осевого зазора.

При проверке задней подвески осмотру подлежат все резиновые детали системы, проверяют их на отсутствие трещин, повреждений, следов износа, при обнаружении которых требуется замена новыми деталями. При осмотре резинометаллических шарниров надо обратить внимание на отсутствие трещин, следов износа, выпучивания резины с одной из сторон. Особо внимательно осматривают штангу подвески и кронштейн поперечной штанги (рис. 66).

Рисунок 66. Штанга подвески и кронштейн поперечной штанги

Детали не должны быть деформированы или повреждены, следует обратить особое внимание на отсутствие трещин и сколов, перед осмотром кронштейна и буферов сжатия с автомобиля снимают задние колеса.

Техническое состояние амортизаторов можно проверить в домашних условиях, при этом не обязательно снимать их с автомобиля.

Перед диагностикой состояния амортизаторов следует внимательно осмотреть остальные элементы подвески, так как неудовлетворительное состояние пружин, резиновых втулок или резинометаллических шарниров может существенно исказить результаты диагностики.

Автомобиль вывешивают, можно использовать эстакаду или смотровую яму, после чего переходить к внешнему осмотру амортизаторов (рис. 67).

Рисунок 67. Амортизатор

В первую очередь следует обратить внимание на герметичность деталей. Недопустимо подтекание жидкости из амортизаторов – в этом случае детали следует заменить. При осмотре проверяют состояние резинометаллических шарниров передних амортизаторов, осматривают место крепления деталей к кузову автомобиля и подвескам.

Для проверки работы амортизаторов автомобиль устанавливают на ровную поверхность, снимают с ручника, выключают двигатель, рычаг коробки передач устанавливают на первую передачу, после чего раскачивают автомобиль, с силой надавив несколько раз на его крыло (рис. 68).

Рисунок 68. Проверка работы амортизаторов

Если амортизаторы исправны, автомобиль вернется в прежнее положение после одного движения наверх. Эту операцию повторяют 4 раза – с каждого крыла машины.

Для более точного определения технического состояния амортизаторов понадобятся специальные стенды, которые есть на СТО в этом случае амплитудные колебания кузова фиксируют специальными приборами, а показания сравнивают с нормой.

Если один из амортизаторов неисправен и требует замены, стоит помнить, что они всегда меняются парами, но лучше сменить сразу все четыре.

Так как от углов установки передних колес, как и от давления воздуха в шинах, напрямую зависит срок их службы, диагностику этих параметров необходимо проводить регулярно и своевременно.

Проверку углов колес лучше всего производить на СТО, где у специалистов есть стационарные проходные или электрооптические стенды, позволяющие отрегулировать углы установки передних колес и проверить как угловые, так и линейные смещения заднего моста.

Помимо таких стационарных систем, есть ряд переносных приборов, позволяющих проверить схождение и развал колес с достаточной степенью точности. При визуальном осмотре шин можно установить нарушение баланса колес, в этом случае следы износа будут проявляться отдельными пятнами по внешней дорожке протектора, тогда как центральная часть будет менее изношенной.

Такие же пятна наблюдаются и приувеличении сверх допустимой нормы бокового биения колеса, возникающего из-за деформации диска.

Дисбаланс колес возникает и при излишне резком торможении автомобиля – в этом случае на протекторе шин появляются характерные пятна во всю ширину колеса, которые расположены неравномерно по всей длине шины.

Балансировку колес производят на СТО.

Диагностику состояния шин и колес проводят визуально, из инструментов используют штангенциркуль. Сначала осматривают внешнее состояние протектора шины, на нем не должно быть отслоения, порезов, разрывов, вздутия.
