Перед осмотром следует тщательно очистить от грязи защитные чехлы шарниров рулевых тяг и остальные элементы рулевой системы. В ходе осмотра следует проверить узлы крепления кронштейна и редуктора к кузову автомобиля. Если болты и гайки ослабли, их следует подтянуть.

Затем осматривают оси маятникового рычага: при помощи легкого покачивания руками определяют отсутствие в механизмах радиального или осевого люфта. Если замечен люфт, надо заменить маятниковый рычаг новым механизмом в сборе.

Проводя диагностику рулевых механизмов, нужно обратить внимание на состояние защитных чехлов шарниров рулевых тяг. На этих защищающих шарниры от грязи деталях недопустимо появление трещин, отслоения, разрывов, следов износа; в противном случае их заменяют новыми.

В ходе проверки осматривают рулевые наконечники и оси пальцев, определяют величину смещения рулевых наконечников вдоль оси пальцев. Вначале наконечник замеряют в свободном состоянии, затем – после нажатия на тягу около наконечника и его перемещения вдоль оси пальцев. Разница между этими замерами и составит осевое смещение. В норме оно не должно превышать 1,5 мм (рис. 71).

Рисунок 71. Проверка осевого перемещения наконечников рулевых тяг

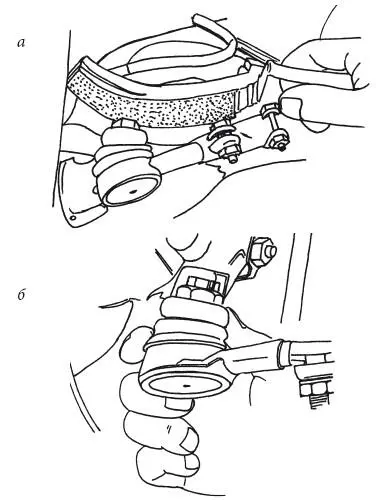

В ходе осмотра нужно убедиться в отсутствии люфтов в шаровых шарнирах. Для проверки надо резко покачать рулевые тяги руками (рис. 72 а). При обнаружении повреждений или износа их необходимо заменить новыми. При проверке колпачков их немного сдавливают пальцами: если при нажатии появляется смазка, колпачки требуется заменить (рис. 72 б).

Рисунок 72. Проверка шаровых шарниров рулевых тяг

1. Проверить крепежные элементы шаровых пальцев рулевых тяг. Ослабление гаек может стать причиной увеличения свободы хода рулевого механизма. В этом случае следует подтянуть резьбовые соединения.

2. Проверить шаровые шарниры рулевых тяг. Увеличение зазора нередко становится причиной появления данной проблемы. Если причина в износе деталей, следует заменить наконечники рулевых тяг или установить новые тяги.

3. Проверить резинометаллические шарниры рулевых тяг. При их износе или повреждениях в зависимости от состояния рулевых тяг меняют только сайлент-блоки или целиком тяги.

4. Проверить подшипники ступиц передних колес. При увеличенном зазоре отрегулировать. Если на подшипниках заметны следы износа, заменить детали.

5. Проверить заклепочное соединение. Если заклепки ослабли и появился люфт, их нужно заменить новыми.

6. Осмотреть рулевой механизм, проверить рулевую рейку. Если в результате износа деталей увеличился зазор между упором рулевой рейки и гайкой, нужно заменить рейку.

7. Проверить ось маятникового рычага и втулки на износ и повреждения, при сильном износе втулок заменить их новыми. Если есть и другие повреждения элементов системы, кронштейн меняют полностью.

1. Проверить подшипник верхней опоры стойки передней подвески, при его повреждении или следах износа подшипник следует заменить. Дополнительно осмотреть опору стойки, при обнаружении повреждений или деформации стоит заменить ее всю.

2. Проверить опорную втулку. Если она повреждена, заменить ее новой. Смазать втулку смазкой.

3. Проверить рулевую рейку на отсутствие повреждений и наличие смазки. При необходимости добавить смазку или полностью заменить деталь.

4. Проверить давление в шинах. Слишком низкое давление может стать причиной тугого хода руля. Восстановить нормальное давление.

5. Осмотреть элементы шаровых шарниров рулевых тяг и телескопической стойки подвески. Поврежденные детали заменить новыми.

Излишне тугое вращение руля делает управление автомобиля тяжелым и малоприятным занятием. Так как тяжелый ход всего лишь сигнализирует о неполадках в системе рулевого управления, требуется установить причину и устранить неисправность.

6. Проверить элементы рулевого привода на отсутствие деформации и повреждений, изношенные или поврежденные детали заменить новыми.

7. Проверить установку углов передних колес, при необходимости отрегулировать на СТО.

8. Проверить ось маятникового рычага. При перетягивании регулировочной гайки может появиться проблема с ходом рулевого механизма, в этом случае следует слегка ослабить гайку.

9. Проверить наличие масла в картере рулевого механизма. В случае необходимости долить, проверить

сальник, при обнаружении износа и следов протекания масла заменить картер новым.

10. Проверить подшипники верхнего вала. В случае повреждения или износа подшипников их заменяют новыми.

1. Проверить крепежные элементы шаровых шарниров рулевых тяг. При их ослаблении следует подтянуть резьбовые соединения.

2. К появлению шума в рулевом колесе может привести увеличение зазора между упором рулевой рейки и гайкой сверх допустимых норм. Следует осмотреть детали, заменить изношенные и отрегулировать зазор.

3. Проверить элементы крепления рулевого механизма. При ослаблении гаек их следует затянуть.

4. Проверить зазор между подшипниками ступиц передних колес. При необходимости заменить подшипники и отрегулировать расстояние между ними.

5. Осмотреть крепежные элементы шаровых пальцев рулевых тяг. Ослабление гаек может стать причиной появления стука. После подтягивания резьбовых соединений стук исчезает.

6. Проверить крепления промежуточного вала, поворотных рычагов картера рулевого механизма и кронштейна маятникового рычага. Подтянуть гайки, если крепления ослабли.

7. Проверить ось маятникового рычага и втулки на износ и повреждения. При сильном износе втулок заменить их новыми. Если есть и другие повреждения элементов системы, кронштейн меняют полностью.

8. Проверить шаровые шарниры рулевых тяг. Увеличение зазора нередко приводит к появлению стука. Если причина в износе деталей, следует заменить наконечники рулевых тяг или полностью поставить новые тяги.

1. Проверить давление в шинах, отрегулировать до нормального.

2. Проверить угол установки передних колес, при выявлении нарушения отрегулировать угол на СТО.

3. Осмотреть подшипники ступиц передних колес, при увеличенном зазоре отрегулировать.
