Передвижная установка для откачки меда – это установка, в которой распечатывают соты и откачивают мед. В пчеловодческих хозяйствах со средним количеством пчелиных семей (200–500) под такую установку удобнее всего переоборудовать автофургон или автоприцеп. Эта установка особенно удобна в тех случаях, когда ульи находятся на нескольких пасеках, удаленных друг от друга на значительное расстояние, и транспортировка сотов с медом и медогонок в центральное отделение для откачки меда потребовала бы значительных транспортных расходов.

Передвижные установки для распечатывания сотов и откачки меда могут быть самоходными или прицепными. Прицепные установки применяются при перемещении на небольшие расстояния там, где в близлежащей окрестности на определенное время можно заказать относительно дешевый тягач (трактор). Если же мы имеем дело с большим количеством ульев и пасек, а также значительным расстоянием между ними, более пригодной является самоходная установка, особенно если для этого можно приспособить старую грузовую машину или небольшой автобус. Автомобильный двигатель может служить основным или резервным источником электрической энергии для привода оборудования для откачки меда.

Внутреннее пространство передвижной установки должно иметь достаточное естественное освещение и вентиляцию, однако в ней можно установить также искусственное освещение от аккумулятора. Заполненные магазины в передвижную установку попадают через люк для подачи рамок (менее пригодна для этой цели дверь). Инструментом для распечатывания сотов чаще всего служит специальный паровой нож, подогреваемый в баке, установленном на газовой плите. Электрические ножи или электрические виброножи в пасечных условиях применяются реже.

Передвижная установка для откачки меда оборудована двумя-тремя электрифицированными медогонками, которые могут приводиться в действие от общего привода. В этом случае с помощью муфты или шкива включается в работу одна медогонка, в которой откачивают соты. В это время из другой медогонки вынимают пустые и в нее помещают распечатанные соты с медом. Электродвигатели получают питание, как правило, от генератора, приводимого от самостоятельного двигателя внутреннего сгорания (в отдельных случаях от автомобильного двигателя). В то же время целесообразно, чтобы автомобильный двигатель мог быть использован в качестве резервного в случае выхода из строя основного двигателя, установленного на установке. Электрифицированные медогонки приводят в действие или непосредственно через жесткие и гибкие валы или косвенно через генератор постоянного тока, аккумулятор, а от них затем в двигатель или во второй генератор постоянного тока через шкив или через коробку передач электрифицированной медогонки. Двигатели внутреннего сгорания различной мощности (2–5 кВт) устанавливают вне передвижной установки в зависимости от специфических требований и расхода топлива. Каплесобирательный бак для восковых крышечек со сливным краном, установленным на дне бака, иногда подогревается от источника отработанного тепла.

Оборудование для откачки меда в большинстве случаев состоит из первичного медоотстойника со сливными перегородками (с промежутками внизу и вверху поочередно), заменяющего двухсекционный фильтр, устанавливаемый под сливным краном медогонки. Через сливной кран, установленный на дне медоотстойника, относительно чистый мед попадает в плоский широкий бак, установленный под полом автомашины. Иногда этот медоотстойник делают напорным. После наполнения медом закрывается сливной кран и открываются краны от источника сжатого воздуха и кран перед напорным баком. Сжатый воздух вытесняет из напорного бака мед через трубку в контейнеры или баки, установленные под крышей передвижной установки. После опорожнения напорного бака воздух из него выпускается. Такая перекачка меда значительно упрощает работу по сравнению с использованием насосов; кроме того, в меде не образуется воздушных пузырьков, портящих вид меда. Из источников сжатого воздуха больше всего подходит баллон со сжатым воздухом, которого достаточно для перекачки 2–4 тонн меда. Все емкости для меда должны позволять проведение их очистки. Если мед из запасных медоотстойников не сливается в контейнеры для перевозки, то его сливают самотеком после прибытия передвижной установки в основную емкость в центральном отделении.

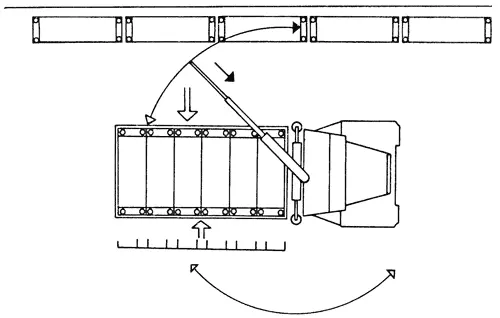

Погрузка подставки при помощи стрелового гидрокрана

Стальная конструкция подставки из пустотелого бруса

Погруженные подставки в двух ярусах, расположенных один над другим: 1 – площадь кузова машины, 2 – регулируемое крепление, 3 – выдвижная ножка подставки, 4 – корпус, 5 – магазинная надставка, 6 – крыша улья

Погрузка подставок на шасси их поворотом

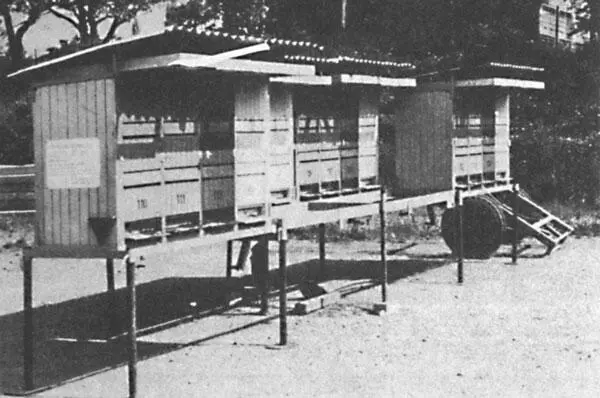

Подставки на прицепе; две средних после прибытия на пасеку выдвигаются

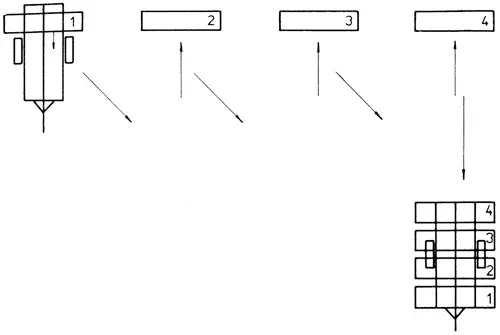

Погрузка подставок задним ходом

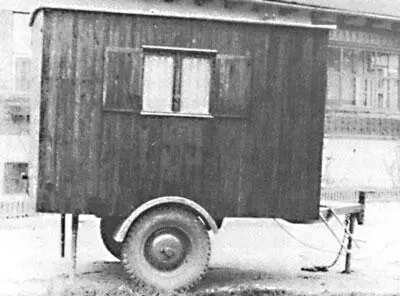

Двухколесный фургон для временного проживания и откачки меда

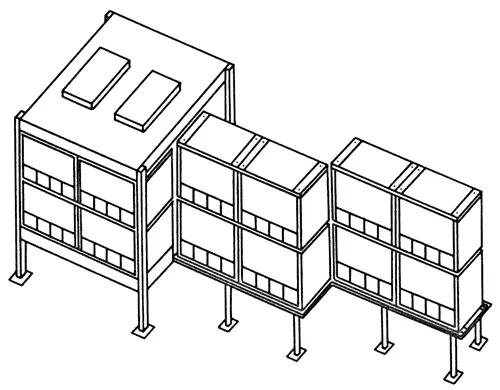

Комплект крупногабаритного контейнера на 64 улья

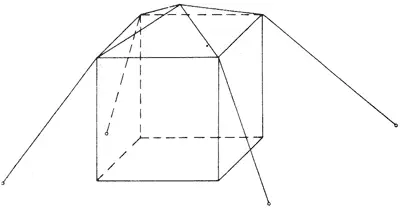

Палатка для пчеловодческих целей

Схема размещения оборудования в палатке во время откачки меда: 1 – соты с медом, 2 – медогонка, 3 – пустые соты

Размещение оборудования в фургоне: 1 – прицепное устройство, 2 – дверь, 3 – кухонный уголок, 4 – откидной стол, 5 – двухэтажная кровать, 6 – откидной стол, 7 – платяной шкаф, 8 – окно
