Рис. 3.22. Металлическая печь обложена кирпичным экраном, а в каменке использовано сочетание фарфора (высоковольтные изоляторы) и булыжников

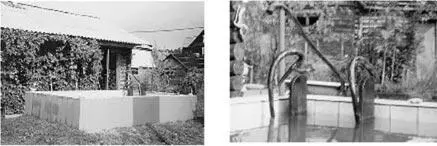

Рис. 3.23. Строгий и функциональный бассейн оживляют необычные поручни, сделанные из лесных коряг, фигурки черепах и раковины на бордюрах
3.5. Жилая баня
Приоритет строительства бани при застройке участка определяется, в частности, и тем, что в ней «худо-бедно» можно пожить какое-то время. Именно поэтому баню, о которой пойдет речь ниже, было решено строить как жилую. Но уже при планировке выяснилось, что на первом этаже компактной постройки удается разместить хоть и вполне удобную, но только баню, а для снабжения ее жилой функцией придется постройку делать двухэтажной. И это оказалось правильно, так как основное строительство дома затянулось на несколько лет.
Главной проблемой планировки любого малометражного строения является компоновка внутреннего пространства. Была задумана и успешно построена «жилая» баня, т. е. баня (рис. 3.24) с парной (4 м2), мыльной (4 м2) и комнатой отдыха (8 м2) дополнена летней спальней на втором этаже площадью 13 м2(рис. 3.25), а в комнате отдыха разместилась кухня-столовая.

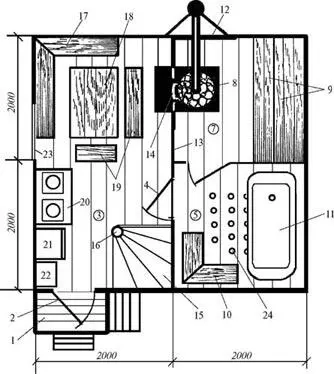

Рис. 3.24. План 1 этажа жилой бани: 1 – крыльцо; 2 – входная дверь; 3 – комната отдыха; 4 – дверь в мыльную; 5 – мыльная; 6 – дверь в парную; 7 – парная; 8 – печь; 9 – полоки; 10 – угловая лавка; 11 – ванна; 12 – тепловые экраны; 13 – перегородка; 14 – откидной люк; 15 – лестница; 16 – опорный столб; 17 – стационарная скамья; 18 – стол; 19 – лавки; 20 – кухонный столик; 21 – холодильник;; 22 – металлический ящик для продуктов; 23 – окно; 24 – сливные отверстия в полу

Рис. 3.25. Мансарда жилой бани:
1 – окно большой площади; 2 – лестница; 3 – крышка люка
С крыльца, имеющего две лестницы (что оказалось очень удобно), входная дверь 2 позволяет войти в комнату отдыха 3, откуда можно попасть в мыльную, а затем в парную 7, в которой установлены банная печь (металлическая, промышленного изготовления) и полоки – верхний и нижний. Мыльная оснащена угловой лавкой и снабжена ванной с подводом холодной воды. У печи есть водогрейный котел.
Стена и перегородка рядом с печью защищены тепловыми экранами: двухслойным на стенке парной и однослойным на перегородке 13. Печь расположена примерно в 30 см от перегородки, а для топки печи в перегородке выполнен откидной люк 14, расположенный напротив топочной дверцы печи. В результате дрова для топки не нужно носить через все помещения бани, а достаточно складировать их в приемлемых количествах (весьма умеренных) в хранилище «под лавкой» стационарной угловой скамьи.
Практически у входной двери расположены первые ступени лестницы на второй этаж, выполненной по схеме: полувинтовая с забежными ступенями (с углом поворота чуть больше 90°). Последнее обстоятельство позволило приблизить опорный столб 16 лестницы к перегородке 13 и тем самым уменьшить площадь, занимаемую лестницей.
По этому поводу следует сделать одно замечание. В плане лестница занимает площадь около 1 м2. Для комнаты, имеющей площадь около 8 м2, это многовато: остается-то всего около 7 м2. А что, если лестницу и занимаемую ею площадь снабдить еще и другими полезными функциями?
Для начала в углу подлестничного пространства были сделаны полки – на уровне третьей-четвертой ступенек. На тыльной стороне подступенка второй ступени разместился инструмент. На подступенках, начиная с третьей-четвертой ступенек и до самых высоких, пришлись к месту крючья для одежды. Под нижними ступенями оказалось достаточно места для многочисленной дачной обуви, а в полу под лестницей удачно разместился люк погреба. Таким образом, лестница оказалась еще и весьма емким шкафом для инструмента, обуви, одежды и прочего, а люк погреба – в стороне от прохода.
Последним элементом планировки первого этажа, входящим в конструкцию постройки, явилась угловая стационарная скамья, которая решила проблему меблировки и к тому же оказалась емким хранилищем с названием «под лавкой». Туда, кроме запаса дров, без проблем помещаются емкости с чистой питьевой водой, пятилитровые газовые баллоны для портативной газовой плитки и много прочего, нуждающегося в обретении места хранения. Место стола определилось само собой. На стационарной угловой скамье и переносных лавках за столом свободно рассаживаются 6 – 7 человек, а в моменты «пиковых нагрузок» удавалось разместить и 12.
Планировка позволила установить в комнате отдыха кухонный столик, на котором размещаются две одноконфорочных электрических плитки и двухконфорочная газовая плитка, холодильник и ящик для продуктов, не требующих при хранении низкой температуры (крупы и т. п.).
Перейдем ко второму этажу. Здесь есть свои нюансы. Так как комната второго этажа – летняя, было решено сделать восточную стенку с большим остеклением. Чтобы пользоваться баней круглогодично, лестничный проем был снабжен откидной утепленной крышкой. Она фиксируется на весь дачный сезон в открытом положении специальной задвижкой и закрывается на зиму, в течение которой баня и функционирует только как баня. При строительстве решалось несколько технических задач, в том числе – как лучше сделать пол и провести печную трубу.
Металлическая печная труба (рис. 3.26) выполнена коленчатой, с одним проходом через стену постройки. Место это – опасное в пожарном отношении, но при таком решении труба проходит через конструкцию один раз вместо обычных трех: через потолок первого этажа, потолок второго этажа и крышу.
Трубы закреплены с помощью силовых хомутов. Хомут 2, фиксирующий горизонтальный участок трубы, соединен болтом с концами двух трубчатых растяжек, закрепленных шурупами 10х100 мм на стене строения. Участок трубы от стены до хомута и растяжки образуют жесткую пространственную ферму, посредством которой печная труба связана со строением. Верхняя часть трубы закреплена хомутом 3, соединенным растяжками из полосового железа с обрешеткой пологой части крыши.
Функцию заслонки трубы выполняет «грибок» 6, жестко закрепленный на тяге из проволоки 0 6 мм. Противоположный конец тяги выпущен наружу из внутренней полости трубы через отверстие в нижней части ее вертикального колена. Наружный конец 7 проволоки загнут.
