На верхнем срезе трубы, внутри нее, расположен дистанционатор (обеспечивает заданное положение тяги), сделанный из толстой шайбы и закрепленный на продольной оси трубы радиальными растяжками. Верхний конец тяги при сборке грибка-заслонки проведен через отверстие дистанционатора и только потом соединен с грибком. В зависимости от высоты вертикального колена трубы и жесткости тяги число дистанционаторов может быть увеличено до двух-трех (тем больше, чем выше труба и менее жесткая тяга).

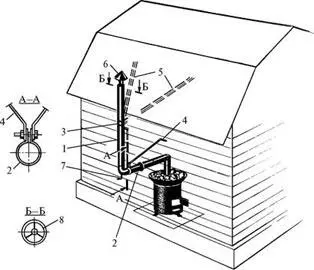

Рис. 3.26. Вывод печной трубы: 1 – коленчатая труба; 2, 3 – силовые хомуты; 4 – трубчатые растяжки; 5 – плоские растяжки; 6 – подвижный грибок; 7 – тяга; 8 – дистанционатор

Для открытия заслонки нужно толкнуть загнутый нижний конец тяги вверх. Фиксация – за счет упругости загиба тяги в ее выходном отверстии. Для закрытия заслонки достаточно потянуть тягу вниз до посадки грибка на верхний срез трубы.

Серьезной проблемой стало изготовление пола в бане. Он должен быть теплым; с него должна быстро удаляться вода (не только в процессе банной процедуры, но и при уборке, мытье бани); пол должен быть быстро сохнущим, т. е. вентилируемым. Пол (рис. 3.27) содержит все традиционные элементы своего устройства: половые лаги, чистый пол, черный пол, утеплитель. Дополнительно в пространстве между чистым и черным полами устроен водосборник из кровельного оцинкованного железа.

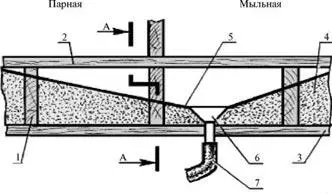

Рис. 3.27. Устройство пола в парной и мыльной: 1 – половые лаги; 2 – доски чистого пола; 3 – доски черного пола; 4 – утеплитель; 5 – водосборник; 6 – сливная воронка; 7 – сливной трубопровод

Для получения необходимого профиля водосборника и его фиксации потребовалось особое выполнение лаг (сечение А – А), то есть изготовление их разрезными. Профиль водосборника в направлении поперек досок чистого пола обеспечивается формой разреза лаги, а в направлении вдоль – путем уменьшения размера «а» от лаги к лаге по мере приближения к нижней точке водосборника, в которой установлена сливная воронка, герметично соединенная со сливным трубопроводом.

В верхней части лаг делаем пропилы, которые делят лаги на три части: нижнюю – сплошную и два верхних клина, образующие «окна» в лагах для протока воды через них вдоль «продольного» желоба водосборника. Ширина окон «б» выбрана с тем расчетом, чтобы она была меньше ширины доски 2 чистого пола.

Последовательность сборки пола меняется по сравнению с традиционной. После монтажа нижних (цельных) частей лаг и черного пола с последующей закладкой утеплителя ведут монтаж водосборника с подгонкой его профиля к лагам (вот тут-то и образуется требуемый профиль водосборника). Далее производят сборку лаг (гвоздями в ребро) с окончательной фиксацией водосборника в конструкции пола. Настилка чистого пола от традиционной не отличается.

Добавлена еще одна завершающая операция – выполнение сливных отверстий в полу (см. рис. 3.24, где показано возможное расположение в полу мыльной отверстий диаметром 10 – 14 мм). Отверстия эти не портят вид пола, однако весьма функциональны. Их число, диаметр и расположение позволяют профилировать водные потоки на водосливе.

Обычно доски в поперечном сечении имеют естественный выгиб. Нужно, чтобы сливные отверстия оказались во впадинах досок, а не на гребнях. Конкретное же число отверстий, их диаметры и расположение можно выбрать исходя из планировки бани. Сначала сверлят минимальное количество, а добавить число отверстий или увеличить их диаметры можно всегда.

В заключение остается заметить, что жизнь подтвердила высокое качество описанных выше технических решений, ведь баня успешно функционирует без малого два десятка лет. Одной закладки сухих дров хватает, чтобы вывести парную в режим «пожалуйте париться» в течение часа с момента розжига печи. При этом можно достичь желаемой температуры воздуха в диапазоне от 80 до 100 0С за счет регулирования режима горения печи (регулировка обеспечивается ее конструкцией). Небольшая добавка дров и еще 10 – 15 мин требуются для подогрева парной до 120 – 130 0С. Поскольку парная и мыльная изолированы друг от друга, париться можно по желанию как в финском (сухой пар), так и в русском вариантах – с парком от каменки и веником. Наличие водогрейного котла непосредственно в составе печи никак не мешает процедуре в финском варианте (проверено на собственном опыте при температуре 130 °С). Вода в бане прогревается медленнее (1, 5 – 2 часа), но как раз к тому времени, когда в ней возникает нужда. Иногда для этого приходится подложить два-три полешка и перевести печь в режим минимальной мощности, благо печь – непрерывного действия (каменка отделена от дымохода). В ненастную сырую погоду комната отдыха прекрасно прогревается банной же печью при открытом люке 14, а также дверях в парную и в мыльную. При этом печь «переваривает» не просто сырые дрова, а и влагонасыщенные до предела гнилушки.

Практика показала удачность компоновки «жилой» бани и вот еще в каком смысле. Строилась баня в эпоху тотальных запретов и дефицита. Это сейчас выбор тех же банных печей таков, что «глаза разбегаются» – тогда приходилось довольствоваться тем, что удастся «добыть». Со временем в оснащении бани произошли естественные изменения. В частности, пришлось заменить окончательно вышедший из строя маленький холодильник более габаритным, который, возможно, на плане смотрелся бы странно, но в действительности проблем с проходом не возникло. В мыльной появились современные электроводогрейка и биотуалет, которые не только там разместились, но и превратили ее в современный санузел, пожалуй, более комфортабельный, чем городской. Газовая плитка была переведена в резерв (к сожалению, неизбежный) и заменена СВЧ-печкой. И все это оказалось просто даже в такой сверхплотной компоновке. Даже по прошествии многих лет практически не изменилось состояние парной (рис. 3.28), жилой комнаты второго этажа (рис. 3.29), лестницы с люком наверху (рис. 3.30). В общем, выяснилось, что жить в жилой бане даже «лучше, чем хорошо жить»!

Рис. 3.28. Тепло в парной дается весьма щедро

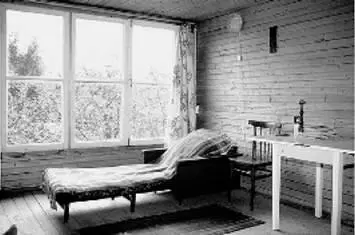

Рис. 3.29. Окно мансарды выходит на восток, и по утрам ее заливает солнечный свет
