Практика показала, что пользоваться такими воротами очень удобно. При въезде на участок автомобиля открывают обе створки.

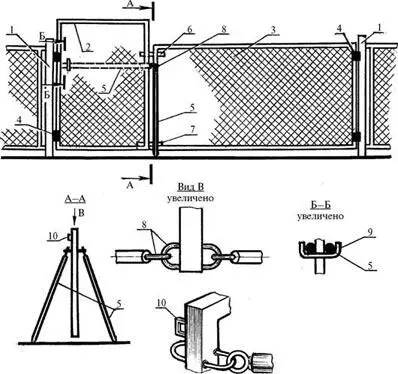

Рис. 7.2. Конструкция ворот с калиткой: 1 – столбы ограды; 2 – створка калитки; 3 – створка ворот; 4 – петли; 5 – откидные стойки-упоры; 6 – верхняя задвижка; 7 – нижняя задвижка; 8 – кольца шарнира; 9 – крючки; 10 – петля верхней задвижки

Стойки 5 при этом откинуты, а при необходимости могут служить для фиксации воротной створки в положении «открыто». Автомобиль занял свое место на участке, а калиткой можно пользоваться для прохода. Для этого воротную створку возвращают в положение «закрыто», а стойки 5 ставят в указанное на рисунке положение. Тем самым примыкающий к калитке край воротной створки жестко фиксируют в пространстве, и функционально он заменяет собой столб ограды, от которого данная конструкция и позволила отказаться.

Пользование калиткой (в частности, ее задвижками) остается обычным. При длительном отсутствии хозяев стойки 5 могут быть зафиксированы на крючках 9, т. е. в положении, показанном на рисунке пунктиром. Это дополнительно укрепляет стык створок, что немаловажно, например, для противостояния снежным наносам.

Калитка «От себя – от себя». Обычно калитку делают открывающейся в одну сторону. И если при входе или выходе ее надо тянуть к себе, то почти наверняка приходится себя преодолевать – есть что-то противоестественное в движении, которое называется «пятиться задом». Отсюда понятно желание иметь калитку, всегда (независимо от того, туда идем или обратно) открывающуюся «от себя». Есть еще одно слабое место у калиток: они требуют неразъемных петель, иначе ее и открывать не надо – «бери да уноси».

Решить обе проблемы оказалось возможным при помощи простой конструкции крепления калитки в металлическом (сварном) исполнении. На рис. 7.3 в плане сплошной линией показано положение «закрыто», а пунктиром – «открыто». Углы а и |3 означают углы открытия наружу и внутрь соответственно. Изменяя взаимное положение упора-ограничителя и рамы калитки, например, в закрытом положении, можно менять соотношение углов а и |3 (а = |3, а] |3). Последний вариант соотношения углов открытия калитки оказался очень полезным. В реально имевшем место случае такая калитка вошла в состав предыдущей конструкции (одним столбом меньше). Но тогда при въезде-выезде автомобиля калитка является и воротной створкой. С учетом того, что улица, примыкающая к границе участка, оказалась слишком узкой, именно специально подобранное соотношение углов а] |3 позволило организовать приемлемые и въезд-выезд, и проход.

При монтаже выбранное положение упора-ограничителя отмечается на столбе мелом, после чего на нем сваркой фиксируются петли с таким расчетом, чтобы ось петли совпадала с угловым ребром упора-ограничителя, установка которого на место является завершающей операцией. Между верхушкой петли упором-ограничителем обеспечивается зазор б, в пределах которого возможно вертикальное перемещение створки калитки. Аналогичное решение нетрудно использовать и для случая деревянной конструкции калитки на деревянном же столбе.

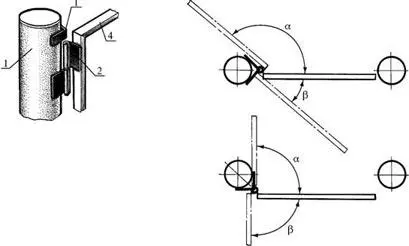

Рис. 7.3. Конструкция калитки: 1 – столб (стальная труба); 2 – петля; 3 – упор-ограничитель; 4 – элемент рамы калитки

«Заборный цикл». Не будем перечислять функции изгородей, ибо они общеизвестны. Но в каждом конкретном случае стоит задуматься над вопросом: какая изгородь нужна? Ответ на этот вопрос определяет все – от номенклатуры и количества потребных материалов до полной сметы производства работ. Но при этом изгородь всегда остается изгородью. А можно ли ее снабдить еще какой-нибудь полезной функцией? Давайте посмотрим.

Получаемые при обрезке плодовых деревьев и кустарников в процессе ухода за садом ветки обычно сжигают. Такая утилизация требует определенной организации и трудозатрат: необходимо иметь специальные дворовые мусоросжигательные печи, ветки сжигают, как правило, сырыми (не хранить же горы этих веток на и без того тесном участке), и, наконец, приходится в горячую весеннюю пору тратить время на избавление от этих «неуютных» отходов. Традиция эта вполне понятна – ведь что-что, а ветки строевым материалом никак не назовешь.

В то же время давно известна конструкция, в которой успешно используется нестроевая древесина – это плетень. Правда, при ориентировании изготовления плетеня на «собственные» ресурсы возникает проблема слег: их надо либо добывать в лесу (что неэтично), либо чем-то заменять. Оказалось, что и тут есть возможность утилизации отходов, но уже строительных – металлических.

На практике реализована следующая конструкция: в пролетах между опорными столбами изгороди были установлены металлические сварные рамы (рис. 7.4), в которые и заплетены ветки (очень хороши оказались от «черноплодки», но годятся практически любые).

Так как рамы не создают общий зрительный образ изгороди, а после установки могут быть фактически полностью закрыты густым плетением веток, соседние рамы можно делать по-разному и из различного материала. Годятся старые трубы, пруток, различный по размеру уголок и т. п. Готовые рамы имеет смысл покрасить зеленой или коричневой, например масляной, краской.

Рис. 7.4. Конструкция рам плетня: 1 – плетень-прототип и плетень на металлической раме; 2 – варианты рам из различных материалов

При изготовлении такой изгороди можно организовать своеобразный заборный цикл. Во-первых, сами секции делать поочередно, исходя из наличия потребного материала, т. е. строительных отходов. Во-вторых, ветки в плетне могут служить несколько лет, после чего становятся кондиционным топливом (а точнее, идеальной растопкой) для печей жилых построек.

В-третьих, процесс замены ветвей в плетне по времени не превосходит утилизации свежесрезанных ветвей и, кроме того, не сопровождается обильным и весьма неприятным задымлением. Это значит, что, периодически обновляя изгородь, можно получать еще и кондиционное топливо, которым сырые ветви никак не являются.

В простейшем варианте (при отсутствии сварки и наличии подходящих по размерам металлических элементов) можно обойтись просто слегами из них (по аналогии с плетнем-прототипом).

Зададимся вопросом – есть ли специфика именно в дачном гараже? И, поразмыслив, приходим к выводу – да, есть. Действительно, каким он должен быть? Все зависит от того, что мы от него хотим и что мы готовы сделать для достижения желаемого. Возможны разные типы дачных гаражей: маркизы, карпорты, тенты, пристройки и т. д. Различным может быть и оснащение, и дополнительные функции. Нужна ли, например, в дачном гараже смотровая яма? Ведь ее сооружение зачастую связано с солидными затратами (и материала, и труда). Ремонт же с ее использованием в любом случае лучше производить на месте стационарного базирования, то есть в городе, если дачный участок таковым не является. Далеко не всегда нужно также, чтобы дачный гараж был теплым. Зато хотелось бы, чтобы он занимал как можно меньше места, пригодного для иного использования на дачном или садовом участке, чтобы затраты на его сооружение были минимальны и (есть такое желание) чтобы он имел переменную вместительность, например, на случай приезда гостей на своем автомобиле.
