Относительно внутреннего устройства гаража следует заметить, что нужно решительно отказаться от чрезмерного количества полок для автозапчастей и расходных материалов автомобильного назначения. Зато есть резон приспособить свободные объемы для хранения садово-огородного инвентаря, длинномерного стройматериала (в приемлемых количествах) и пр. Наконец, как внутри, так и снаружи постройка должна быть приятна на вид, не надо забывать, что она расположена в зоне вашего отдыха. Оказалось, что перечисленные требования к дачному гаражу, включая и «экзотические», удовлетворить вполне реально. Внешне такой гараж выглядит вполне традиционно для дачного строительства.

Но особенности в нем, разумеется, есть, и первая – исполнение наружных ворот «глухими» снаружи, то есть не имеющими ни внешних запоров, ни традиционной калитки. Следовательно, такие ворота снабжены лишь внутренними запорами. Минимизация занимаемой площади и затрат (как по материалам, так и по трудоемкости изготовления) определяется уже выполнением гаража в виде пристройки к дому. Из компоновки следует, что строительство состоит из возведения стенки, параллельной наружной стене дома, сооружения воротного фасада и односкатной крыши.

Еще надо как-то разобраться с задней (обращенной во двор) стенкой. Стало быть, удовлетворение остальных требований к гаражу зависит от того, как это сделать. Вот на этом и остановимся подробней.

Строительство следует начать с изготовления фундамента под стенку гаража, параллельную стене дома и удаленную от нее на расстояние, равное планируемой ширине гаража. Изготовление и монтаж каркаса гаража начинаем с нижней обвязки (рис. 7.5). Ее удобно выполнить в виде деревянного уголка, который сразу же после сборки можно уложить на столбики. Угловые стойки изготавливаются также в виде уголка из двух разновеликих досок, в то время как промежуточные (боковые) стойки выполняются в виде Т-образного профиля. Верхняя обвязка делается просто из доски «на ребро», аналогично выполнены и стропила, которые устанавливаются на верхнюю обвязку с помощью паза на нижнем их конце. Верхний конец стропил соединяется внахлест с элементами каркаса дома, специально выпущенными наружу. Сборка каркаса гаража завершается монтажом балок, замыкающих оба фронтона.

При ширине гаража от 3 м и более недостаточно жесткие стропила (кроме фронтонных) могут быть подкреплены затяжками (см. рис. 7.5), которые не только придают интерьеру гаража особый шарм, но и являются весьма функциональными. Эти затяжки изготавливают из досок толщиной 50 мм, идущих на каркас, и обшивочной доски (толщиной 25 мм). Размеры сооружения каждый застройщик выбирает индивидуально, поэтому они на рисунке не указаны. Посредством паза, имеющегося на верхнем конце, затяжки соединяются со стропилами, а нижние концы всех затяжек опираются на горизонтально пришитую к внешней стене дома доску.

Собранный каркас можно обшивать обрезными досками: боковую стенку – вертикально, а стропила – располагаемыми вдоль гаража. При обшивке доски желательно сплачивать как можно сильнее. Доступные взору изнутри гаража поверхности всех досок (включая обшивочные) следует тщательно прострогать. Тогда обрешетка образует красивый потолок, а обшивка стенки является и внутренней отделкой, и основанием для наружного покрытия, например, кровельным железом. При этом длина досок выбирается такой, чтобы их нижние торцы не доходили до уровня грунта на 100 – 150 мм. Образовавшийся нижний зазор перекрывается металлической обшивкой. По обрешетке настилается кровля любым имеющимся в наличии материалом. Фронтоны обшиваются аналогично боковой стенке, при этом утилизируются остатки и досок, и кровельного железа. Поэтому фронтоны обшиваются в последнюю очередь.

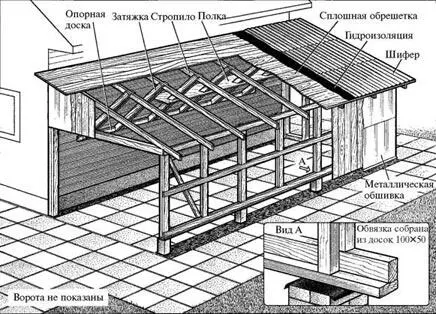

Рис. 7.5. Гараж-пристройка

Наружные ворота могут быть изготовлены традиционным способом, например сварными из уголка и листовой стали. В этом случае целесообразно металлические ворота смонтировать на деревянной конструкции гаража посредством дополнительного металлического уголка. При этом сочленяемые части петли закрепляются сваркой на дополнительном уголке и уголке воротной створки, а створка монтируется на каркасе в сборе с дополнительным уголком путем крепления последнего шурупами (порядка 60х5). В результате недостроенным оказывается лишь «дворовый» (обращенный во двор) фасад.

Именно здесь-то и кроется второе, более радикальное отличие, и заключается оно в снабжении дворового фасада воротной створкой, аналогичной той, что устанавливается на весьма распространенных нынче гаражах-«ракушках». Разница лишь в том, что в открытом положении створка не убирается полностью, а фиксируется в положении, когда она образует козырек (рис. 7.6). Не станем подробно останавливаться на конструкции воротной створки, ибо она широко доступна для обозрения (гаражи-«ракушки»). Заметим лишь, что оптимальным является ее изготовление из гофрированного кровельного железа (металлического «шифера»); в противном случае строителю придется бороться с излишним весом створки и ее недостаточной жесткостью.

Рассмотрим подробнее систему подвески и фиксации створки, поскольку ее достоинство – чрезвычайная простота изготовления и монтажа. Основой системы явились направляющие (рис. 7.7), выполненные из швеллера (сваренного из двух уголков) с приваренными к нему по концам уголками – фиксаторами крайних положений. Направляющие могут быть снабжены также приваренными уголками с закрепленными на них осями, на которых установлены с возможностью вращения профилированные направляющие ролики. Аналогичным узлом (роликом на оси) снабжена створка. На рисунке видно, что уголок створки в процессе ее открытия опирается на направляющий ролик. Для реализации кинематической схемы движения и фиксации створки направляющие должны быть закреплены на силовых элементах каркаса (шурупами 5х60) строго параллельно друг другу в одной горизонтальной плоскости.

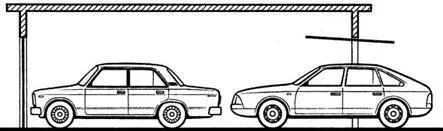

Рис. 7.6. Конструктивная схема гаража переменной емкости

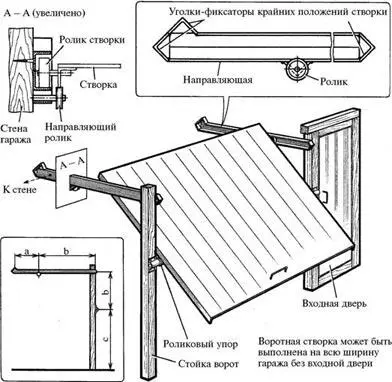

Рис. 7.7. Конструкция дворовых ворот гаража

Фиксация створки как в положении «открыто», так и в положении «закрыто» происходит «сама собой» при соблюдении указанных на рис. 7.7 соотношений размеров а и Ь, а также сие. При этом размеры а и b определяют положение опорного ролика на направляющей, а с и d – положение упоров на стойках воротного проема. Закрытая воротная створка может качаться вокруг этих упоров, как на оси, а потому запираются ворота фиксацией нижней кромки воротной створки.
