КОНСТРУКЦИИ ГАРПУНОВ

Самые простые — для пневматических ружей с передним зацепом: гарпун имеет в передней части проточку и шептало, захватывая стрелу именно этим. Линь привязывается за отверстие, просверленное в гарпуне. Используют эти гарпуны в самых примитивных и недорогих ружьях. К сожалению, проточка ослабляет гарпун, линь, привязанный за переднюю часть гарпуна, «уводит» его в сторону, а в скалах и корягах гарпун часто становится Т-образно, «клинит», тем самым вызывая сложности с вытаскиванием его оттуда.

Самые распространенные и надежные гарпуны — цилиндрической формы и круглые, со скользящей втулкой-бегунком. Линь привязывается за скользящую втулку, в момент выстрела она тормозится на хвостовике гарпуна, стабилизируя его полет.

Самые сложные — фрезерованные, с одной, двумя или четырьмя канавками. По канавкам скользит серьга или скользящая втулка со специальными выступами, но эти гарпуны очень дороги в производстве и не получили широкого распространения.

К курьезам я бы отнес шестигранные гарпуны и гарпуны с плоско шлифованными боковыми поверхностями. Сложность и дороговизна изготовления скользящих втулок ставит их на явно задний план.

Трубчатые гарпуны применяются крайне редко, вероятно, из — за дефицитности подходящих труб, да и преимущества их не особо заметны. Когда-то в качестве эксперимента я сделал уникальный гарпун для стрельбы по мишеням: в переднюю часть титановой трубы (наружный диаметр 8 мм, толщина стенки 1,9 мм) был плотно вставлен вольфрамовый пруток диаметром 4,2 мм, а задняя часть, чтобы не попадала вода, была заполнена «микросферой» — очень легкими стеклянными шариками, смешанными с эпоксидной смолой. Центр тяжести получившегося гарпуна сместился вперед приблизительно на 30 %.

Казалось бы, в итоге стрельба должна была стать точнее, но, ко всеобщему удивлению (при стрельбе из одного и того же ружья с одинаковой дистанции и по одной и той же мишени), стрельба пошла ниже и не так кучно, как при использовании стандартного стального гарпуна. Парадокс?

Некоторые фирмы для резиновых ружей выпускают гарпуны из стеклопластика и комбинированные: карбон-сталь, кевлар-сталь и титановые. При массе равного по длине стального гарпуна они толще и жестче, что особенно хорошо при охоте в камнях и стрельбе на небольшие дистанции. Титановый или композитный гарпун диаметром 8 мм весит приблизительно столько же, что и стальной диаметром 6,5 мм. Далеко стрелять этими гарпунами невозможно, они «вязнут» в воде за счет малой массы и большего сопротивления. При охоте в камнях и гротах ставят титановые гарпуны и на пневматику, но, чтобы масса стрелы была достаточной, он должен быть не короче 550–600 мм. В комбинации с титаном хорошо применять тяжелый, длиной 150–200 мм, нержавеющий наконечник из закаленной стали: он не так расклепывается, попадая в скалы. Стоит учесть и еще один нюанс — при сильной закачке оружия и при легком гарпуне возрастает нагрузка на поршень, он сильнее расклепывается и быстрее выходит из строя, поэтому, применяя легкие гарпуны, следует слегка стравить ружье. Зато какое удовольствие получаешь, особенно при охоте на некрупную рыбу! Легкий гарпун почти не дает взбрасывания, летит быстро и точно, не застревает в корягах, не ломается и не гнется в камнях. Несколько моих друзей, путешествуя по приполярному Уралу, оснастили свои ружья титановыми гарпунами и были в восторге от полученного эффекта, особенно в охоте на хариуса и ленка! Вот только в стрельбе по крупной щуке гарпун ни разу не прошел навылет.

В последнее время фирма PICASSO стала производить гарпуны в карбоновой оболочке. Они совмещают качества титановых и стальных гарпунов, при этом еще и не блестят, что особенно важно при охоте в очень прозрачной воде.

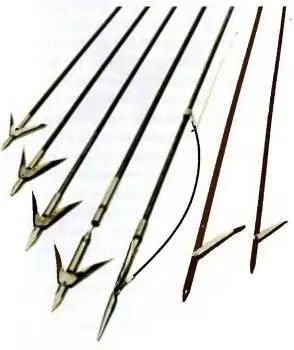

Наконечники — деталь, навинчивающаяся на переднюю часть гарпуна и обеспечивающая пробивание рыбы, а затем посредством флажков — контрагентов не позволяющая ей сойти. Наконечником называют и острие гарпуна с флажком, если гарпун выполнен из цельного прута, и любые аксессуары, навинчиваемые на переднюю часть гарпуна: трезубцы, пятизубцы, «метелки».

Наиболее просты и популярны одноконечники. На резиновых ружьях применяют так называемые таитянские гарпуны — длинные стальные стержни, с одного конца заточенные и оснащенные флажком. Линь привязывается за отверстие в хвостовике гарпуна.

Казалось бы, съемный наконечник удобнее, особенно если предстоит вынимать гарпун из рыбы: свинтил наконечник да и выдернул гарпун, но на самом деле эта операция довольно длительная, и риск выронить/потерять наконечник при этом очень велик. Для того же, чтобы вынуть из добычи таитянский гарпун, достаточно прижать флажок к гарпуну, ввести его в рану и, вращая гарпун вокруг собственной оси, «выкрутить» его. Это довольно простая операция и при известном навыке занимает от 1–2 до 10–15 секунд, что особенно важно, в момент соревнований или при «разборе» стаи. Таитянский гарпун, не имеющий соединений, прочнее и ровнее, и вы всегда знаете, что наконечник не открутится в самый ответственный момент. Удобны такие гарпуны с совмещенным наконечником и на пневматических ружьях.

Если у вас есть знакомый токарь, ему не составит труда, обрезав гарпун от резинки до необходимой длины, нарезать резьбу на задней его части, чтобы навинтить на него хвостовик и выточить скользящую втулку.

Навинчивающиеся наконечники.

Конструкторами, разработчиками снаряжения и охотниками — любителями создано громадное количество различных наконечников для разных видов охоты. Это флажки, разнообразная заточка, резьбы, посадочные места под гарпуны — все, что душе угодно, не говоря уже о количестве зубьев (порой до 12).

Резьбы наиболее распространены в ружьях итальянского производства 7 мм шаг-1. На территории бывшего СССР очень популярны 6 и 8 мм шаг-1, некоторые охотники, изготавливающие ружья самостоятельно, изредка применяют резьбы с меньшим шагом — 0,5; 0,75 мм или меньшего диаметра — 5 мм. Меньший шаг резьбы позволяет на одинаковой длине резьбовой части нанести большее количество витков и не так сильно подрезает металл, а значит, и риск поломки гарпуна на резьбе и потери наконечника уменьшается. Не менее важно и то, как выполнено посадочное место, стык гарпуна и наконечника. Помимо прочной фиксации, место стыковки гарпуна с наконечником не должно ломаться при боковых нагрузках. Очень важно, чтобы после сборки гарпун и наконечник оставались соосны. Не должно быть и люфта на стыке, ведь стык — самое уязвимое место в этой конструкции, и именно здесь чаще всего ломается гарпун. А уж если наконечник слегка люфтит (шатается на резьбовом соединении), то излом по резьбе почти гарантирован. Один из способов избежать этого — подмотать на резьбу один-два оборота полиэтиленовой пленки и только потом сверху навинтить наконечник. Таким образом мы убираем люфт и предотвращаем самооткручивание наконечника.
