Когда затем эксцентрик «отпускает» шток топливного насоса, рычаг перестает давить на диафрагму, в результате чего за счет жесткости пружины та поднимается вверх. При этом образуется давление, под действием которого впускной клапан плотно закрывается, а нагнетательный — открывается. Топливо над диафрагмой направляется в карбюратор (или иной прибор, используемый для приготовления горючей смеси — например, инжектор). Когда эксцентрик в очередной раз начинает давить на шток, топливо всасывается и процесс повторяется заново.

Однако очищать следует не только топливо, но и воздух, используемый для приготовления горючей смеси. Для этого используется специальный прибор — воздушный фильтр. Он устанавливается в специальный корпус после воздухозаборника и закрывается крышкой (рис. 2.10).

Воздух, проходя через фильтр, оставляет на нем весь содержащийся мусор, пыль, примеси и т. д., и для приготовления горючей смеси используется уже в очищенном виде.

Помни об этом.

Воздушный фильтр является расходным материалом, который следует менять через определенный пробел (обычно 10 000 — 15 000 км). Засорившийся фильтр затрудняет прохождение через него воздуха. Это становится причиной перерасхода топлива, поскольку горючая смесь будет содержать много топлива и мало воздуха.

Очищенные компоненты горючей смеси (бензин и воздух) каждый своей дорогой поступают в карбюратор или иной прибор, специально предназначенный для создания горючей смеси из паров бензина и воздуха. Готовая смесь подается в цилиндры двигателя.

Примечание.

Карбюратор автоматически регулирует состав горючей смеси (соотношение паров бензина и воздуха), а также ее количество, подаваемое в цилиндры, в зависимости от режима работы двигателя (холостой ход, размеренная езда, ускорение и др.). Как мы уже отмечали ранее, на современных автомобилях карбюраторы используются редко (всем управляет электроника, самый известный такой прибор — инжектор), но советские и российские автомобили (ВАЗ, АЗЛК, ГАЗ, ЗАЗ) выпускались с карбюратором. Поскольку на таких авто и сегодня ездит пол-России, мы далее подробно рассмотрим принцип работы и устройство карбюратора.

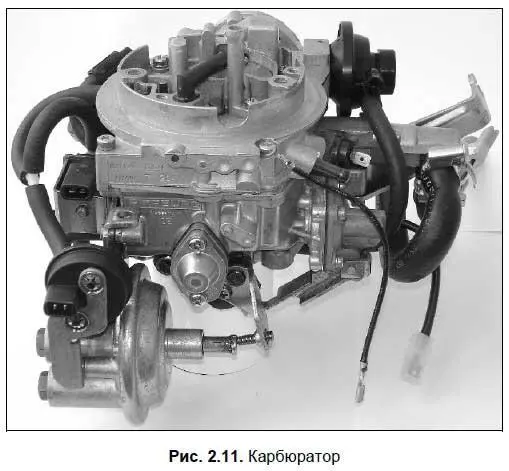

Карбюратор (рис. 2.11) состоит из большого количества разных деталей и включает в себя ряд систем, необходимых для стабильной работы двигателя.

Ключевыми элементами типового карбюратора являются: поплавковая камера, поплавок с игольчатым запорным клапаном, смесительная камера, распылитель, воздушная заслонка, дроссельная заслонка, диффузор, топливные и воздушные каналы с жиклерами.

В общем случае принцип производства горючей смеси в карбюраторе выглядит так.

Когда поршень при впуске в цилиндр горючей смеси начинает двигаться от ВМТ к НМТ, над ним в соответствии с законами физики образуется разряжение. Соответственно, струя воздуха после предварительной очистки с помощью воздушного фильтра и прохождения через карбюратор поступает в эту зону (иными словами, ее туда засасывает).

При прохождении очищенного воздуха через карбюратор из поплавковой камеры через распылитель всасывается топливо. Этот распылитель расположен в самом узком месте смесительной камеры, называемом «диффузор». Входящим потоком очищенного воздуха бензин, вытекающий из распылителя, как бы «дробится», после чего смешивается с воздухом, и происходит так называемое первоначальное смешивание. Окончательное же перемешивание бензина с воздухом осуществляется на выходе из диффузора, а затем горючая смесь поступает в цилиндры двигателя.

Другими словами, в карбюраторе для получения горючей смеси применяется принцип обычного пульверизатора.

Однако мотор будет работать стабильно и надежно лишь тогда, когда в поплавковой камере карбюратора уровень бензина будет постоянным. Если он поднимется выше установленного предела, то в смеси будет слишком много топлива. Если же уровень бензина в поплавковой камере ниже установленного предела — горючая смесь будет слишком бедной. Для решения этой проблемы в поплавковой камере предназначен специальный поплавок, а также игольчатый запорный клапан. Когда бензина в поплавковой камере остается слишком мало, то поплавок опускается вместе с игольчатым запорным клапаном, позволяя тем самым бензину беспрепятственно поступать в камеру. Когда топлива становится достаточно, поплавок всплывает и клапаном перекрывает путь поступления бензина. Чтобы наглядно увидеть этот принцип «в действии», посмотрите на работу простого сливного бачка в туалете.

Чем сильнее водитель нажимает на педаль газа, тем больше открывается дроссельная заслонка (в исходном положении она закрыта). При этом в карбюратор поступает больше бензина и воздуха. Чем больше водитель отпускает педаль газа, тем сильнее закрывается дроссельная заслонка, и в карбюратор поступает меньше бензина и воздуха. Мотор работает менее интенсивно (падают обороты), поэтому крутящий момент, передаваемый на колеса автомобиля, уменьшается, соответственно — автомобиль снижает скорость.

Но даже при полном отпускании педали газа (и закрытии дроссельной заслонки) мотор не заглохнет. Это объясняется тем, что при работе двигателя на холостых оборотах применяется другой принцип. Сущность его состоит в том, что карбюратор оборудован каналами, специально предназначенными для того, чтобы воздух мог проникнуть под дроссельную заслонку, смешиваясь по пути с бензином. При закрытой дроссельной заслонке (на холостых оборотах) воздух вынужденно попадает в цилиндры через эти каналы. При этом он «высасывает» бензин из топливного канала, перемешивается с ним, и эта смесь поступает в поддроссельное пространство. В этом пространстве смесь окончательно принимает требуемое состояние и поступает в цилиндры двигателя.

Примечание.

Для большинства двигателей при работе на холостом ходу оптимальная скорость вращения коленвала составляет 600–900 оборотов в минуту.

В зависимости от текущего режима работы мотора карбюратор готовит горючую смесь требуемого качества. В частности при пуске остывшего мотора горючая смесь должна содержать больше топлива, чем при работе прогретого двигателя. Стоит отметить, что самый экономичный режим работы двигателя — это ровная езда на самой высокой передаче на скорости примерно 60–90 км/ч. При движении в таком режиме карбюратор создает обедненную горючую смесь.
