Примечание.

Автомобильные карбюраторы могут иметь разные модели и варианты исполнения. Здесь мы не будем приводить описание карбюраторов разных модификаций, так как нам достаточно иметь хотя бы общее представление о работе карбюратора. Подробную информацию о том, как функционирует карбюратор в конкретном автомобиле, можно найти в руководстве по эксплуатации и ремонту этой машины.

Как мы уже отмечали выше, в процессе работы двигателя внутреннего сгорания образуются выхлопные газы. Они представляют собой продукт сгорания рабочей смеси в цилиндрах двигателя.

Именно выхлопные газы выводятся из цилиндра во время последнего, четвертого такта его рабочего цикла, который так и называется — выпуск. Затем они выводятся в атмосферу. Для этого в каждом автомобиле существует механизм выпуска отработанных газов, который является частью системы питания. Причем его задачей является не только отвод их из цилиндров и выпуск в атмосферу, что само собой, но и уменьшение шума, которым сопровождается данный процесс.

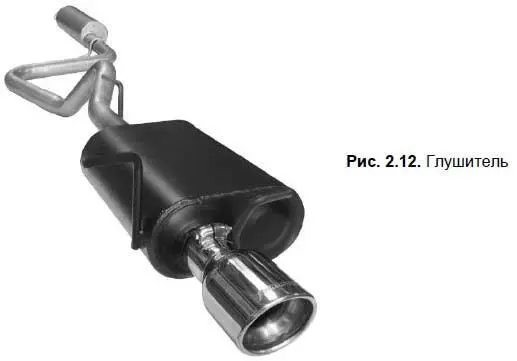

Дело в том, что выпуск отработанных газов из цилиндра двигателя сопровождается очень громким шумом. Он настолько силен, что без глушителя (специального прибора, поглощающего шумы, рис. 2.12) эксплуатация автомобилей была бы невозможной: рядом с работающим автомобилем невозможно было бы находиться из-за производимого им шума.

Механизм выпуска отработанных газов стандартного автомобиля включает в себя следующие составные элементы:

□ выпускной клапан;

□ выпускной канал;

□ приемная труба глушителя (на водительском сленге — «штаны»);

□ дополнительный глушитель (резонатор);

□ основной глушитель;

□ соединительные хомуты, с помощью которых части глушителя соединяются между собой.

Во многих современных автомобилях, кроме перечисленных элементов, используется также специальный катализатор нейтрализации выхлопных газов. Название прибора говорит само за себя: он предназначен для сокращения количества вредных веществ, содержащихся в выхлопных газах автомобиля.

Механизм выпуска отработанных газов работает довольно просто. Из цилиндров двигателя они поступают в приемную трубу глушителя, которая соединена с дополнительным глушителем, а тот, в свою очередь — с основным глушителем (концом которого является выхлопная труба, торчащая сзади автомобиля). Резонатор и основной глушитель внутри имеют довольно сложную структуру: так находятся многочисленные отверстия, а также небольшие камеры, которые расположены в шахматном порядке, в результате чего образуется сложный запутанный лабиринт. Когда выхлопные газы проходят по этому лабиринту, они намного снижают свою скорость и выходят из выхлопной трубы практически бесшумно.

Отметим, что выхлопные газы автомобиля содержат множество вредных веществ: окись углерода (так называемый угарный газ), окись азота, соединения углеводородов и др. Поэтому никогда не прогревайте автомобиль в закрытом помещении — это смертельно опасно: известно очень много случаев, когда люди погибали в собственных гаражах от угарного газа.

Воспламенение рабочей смеси в камере сгорания происходит по двум причинам: во-первых — из-за возникшего высокого давления (напомним, что поршень при достижении ВМТ сильно сжимает рабочую смесь), а также благодаря появлению в нужный момент электрической искры между электродами свечи зажигания. Система зажигания, которая также является неотъемлемой частью двигателя внутреннего сгорания, обеспечивает своевременное воспламенение рабочей смеси.

Существуют три вида систем зажигания: контактная, бесконтактная (транзисторная) либо электронная. Первые две считаются устаревшими, и современные автомобили оснащаются электронной системой зажигания. Отметим, что отрегулировать электронное зажигание можно только на специализированной СТО, в то время как контактное или бесконтактное зажигание можно отремонтировать и самостоятельно.

Электрическая искра в контактной системе зажигания образуется между электродами свечи зажигания в конце такта сжатия. Поскольку промежуток сжатой рабочей смеси между электродами свечи имеет высокое электрическое сопротивление, то между ними должно создаваться большое напряжение — до 24 000 вольт: только в этом случае будет вызван искровой разряд. Кстати, искровые разряды должны появляться только при определенном положении поршней в цилиндрах; кроме этого, они должны чередоваться в соответствии с установленным порядком работы цилиндров двигателя. Иначе говоря, искра не должна проскакивать во время такта впуска, сжатия или выпуска.

Контактная система батарейного зажигания включает в себя следующие составные элементы:

□ источники электрического тока (аккумулятор и генератор);

□ катушка зажигания;

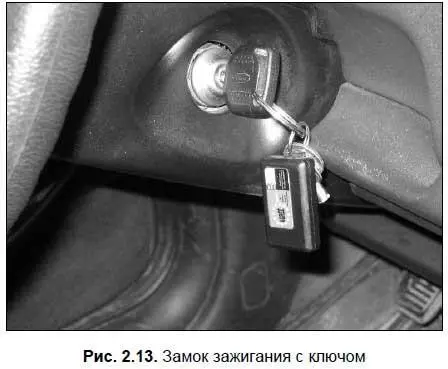

□ замок зажигания (в этот замок водитель вставляет ключ, чтобы завести автомобиль, рис. 2.13);

□ прерыватель тока низкого напряжения

□ распределитель тока высокого напряжения;

□ конденсатор;

□ свечи зажигания (из расчета на один цилиндр — одна свеча);

□ электрические провода низкого и высокого напряжения.

Источники электрического тока обеспечивают его подачу в систему зажигания (это касается всех видов систем зажигания). При запуске двигателя источником является аккумулятор, а при работающем двигателе он постоянно получает подзарядку от генератора. Катушка зажигания преобразует ток низкого напряжения в ток высокого напряжения. Ее работа базируется на том, что, когда по первичной обмотке (обмотка низкого напряжения) проходит электрический ток, то вокруг нее создается мощное магнитное поле. Когда специально предназначенный прерыватель прекращает подачу тока, магнитное поле исчезает и пересекает большое количество витков вторичной обмотки (обмотка высокого напряжения), и в соответствии с законами физики в ней возникает ток высокого напряжения. Столь значительный рост напряжения (из 12 до 24 000 вольт) обеспечивается благодаря разнице числа витков в обмотках катушки. Образовавшееся напряжение позволяет преодолеть пространство между электродами свечи зажигания и получить электрический разряд, обеспечивающий появление искры.

Зазор между электродами свечи обычно находится в диапазоне от 0,5 мм до 1 мм. Конкретное значение может зависеть от целого ряда факторов: время года, климат, марка и модель автомобиля, качество топлива и т. д.
