Людмила Зарубина - Устройство полов. Материалы и технологии

□ антикоррозионных покрытий металлических, бетонных и других поверхностей;

□ напорной внутренней и наружной гидроизоляции по бетону и металлам;

□ заливочной гидроизоляции стыков металлических труб;

□ прерывателей мостиков холода;

□ заполнителей в деформационных швах.

Многолетний опыт применения материала показал его высокие эксплуатационные свойства в качестве напольных покрытий в офисных, административных и бытовых помещениях, магазинах, выставочных и спортивных залах, складах, баз и производственных цехах. Исключение составляют помещения и зоны, где возможно:

□ движение транспорта на гусеничном ходу;

□ сбрасывание и волочение металлических предметов с острыми углами;

□ падение твердых тяжелых предметов;

□ нагревание покрытия выше 45 °C;

□ движение тележек на металлических колесах;

□ длительное воздействие воды, масла, растворов кислот, солей и щелочей.

Способы и схемы подготовки поверхности необходимо выбирать в зависимости от условий эксплуатации помещения. В строящихся зданиях наливные полы выполняются по монолитной армированной и неармированной стяжке из бетона класса В15 или В22,5 либо по сборной стяжке из бетонных плит той же прочности. В реконструируемых зданиях возможно устройство полов по существующим мозаичным полам — монолитным, или из плит той же прочности.

При применении композиции Эспол в конструкции на грунте, над помещениями с влажным режимом эксплуатации или над неэксплуатируемым подвалом, необходимо устройство дополнительного слоя гидроизоляции для предотвращения капиллярного давления влаги. В полах на грунте гидроизоляцию располагают под подстилающим слоем, в полах на перекрытиях — под теплоизоляционным слоем, а при его отсутствии — непосредственно под стяжкой.

Допустимая влажность поверхностного слоя не более 5 %.

Качество защитно-декоративного покрытия, долговечность и внешний вид во многом зависят от качества основания, на которое его наносят. Состояние бетонной поверхности должно отвечать требованиям:

□ класс шероховатости — 3Ш;

□ поверхностная пористость — 5 %;

□ pH — не менее 7.

Поверхность стяжки должна быть ровной, очищенной от грязи, цементного молока, следов краски, масляных и битумных пятен, без раковин, трещин. Допустимая неровность основания должна быть в пределах 5 мм на 4 м длины. Остатки краски с поверхности стяжки необходимо удалять растворителем или стальным скребком, металлической щеткой или с помощью пескоструйного аппарата. Масляные пятна можно выжигать.

Выступы и неровности поверхности выравнивают мозаично-шлифовальными машинами, углы и ребра закругляют (радиус не менее 10 см). Очищенную поверхность стяжек рекомендуется обеспыливать промышленными пылесосами. Стены в местах примыкания к полу на высоту 0,5 м перед нанесением материала Эспол должны быть защищены съемными щитами-экранами.

Очень важно при устройстве наливных полов поддерживать температуру в помещении в интервале 15–20 °C с тем условием, что на уровне пола температура тоже будет находиться в этих пределах.

В стандартный комплект материалов для устройства наливных полов входят: состав Эспол, отвердитель, кварцевый молотый песок. Технология устройства пола включает следующие операции:

□ шлифовку, обезжиривание, зачистку и обеспыливание поверхности;

□ подготовку поверхности основания пола (заделка выбоин, раковин, сколов);

□ сушку влажных участков до влажности не более 10 %;

□ нанесение на основание грунтовочного состава;

□ устройство основного слоя;

□ нанесение декоративного слоя (если это необходимо).

После хранения или транспортировки при низкой температуре все компоненты необходимо выдержать при температуре 20 °C в течение суток. Перед устройством основного слоя поверхность цементно-песчаной или бетонной стяжки грунтуют. Грунтовка наносится шпателем, кистью или валиком, чтобы не оставалось не загрунтованных участков. Время отверждения грунтовки 8— 10 ч.

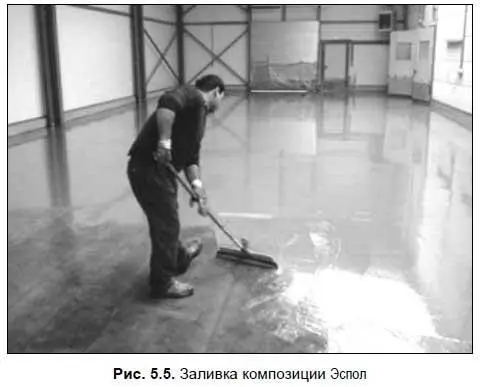

При больших площадях заливка композиции Эспол осуществляется картами (рис. 5.5).

Выбоины и сколы заделываются композицией из отвердителя и цементно-песчаной смеси. Приготовлять состав для окончательного слоя следует непосредственно перед началом работ.

Особенность нанесения основного слоя заключается в том, что материал выливается линиями, растягивается специальными скребками и прокатывается игольчатым валиком. Скребки задают толщину слоя. Время отверждения основного слоя — 12 ч.

Верхний покрасочный (декоративный) слой наносится на поверхность валиком или скребком в зависимости от толщины и отверждается в течение 8—12 ч. Полимеризация материала может проходить и при более низкой температуре, но в более длительный срок. [74]

Полиуретановые покрытия — самые эластичные из всех видов полимерных составов. Они менее чувствительны к растрескиванию основания, выдерживают высокие механические и ударные нагрузки (падение груза массой 3–5 кг с высоты 1 м), отрицательные температуры. Такие полы устраивают в помещениях на бетонных плитах, подверженных постоянной вибрации, значительным перепадам температуры, а также жестким абразивным нагрузкам; для жилого сектора — это всевозможные неотапливаемые помещения.

Полиуретановые покрытия требуют строгого соблюдения температурно-влажностных условий при укладке. Укладка обычно производится при температуре основания выше 15 °C и относительной влажности воздуха не более 70 %. Хождение по покрытию обычно допускается через 5–7 суток.

Такие наливные бесшовные полы чаще всего применяются там, где к ним предъявляются повышенные требования — химическая стойкость (ко всем сильноагрессивным средам, в том числе к кислотам, щелочам, растворителям, маслам и т. д.) и устойчивость к истиранию (в том числе в условиях повышенной влажности), необходимость обеспечения антистатической защиты или специальных гигиенических требований. Это производственные помещения и офисы с высокой проходимостью, телевизионные студии, а также жилые помещения (кухни, ванные комнаты, дачи, застекленные лоджии, гаражи или домашние мастерские).

Богатая цветовая гамма, определяемая цветом наполнителя, позволяет использовать полиуретановые системы для решения декоративных задач.

В настоящее время предложен оригинальный декоративный спецэффект: на свежее покрытие наносятся «чипсы» — цветные частички из кусочков акриловой краски, разной формы и размеров. «Чипсы», когда лежат в банке, похожи на крупное яркое конфетти, а нанесенные на пол — придают покрытию глубину и сходство с природными материалами, например мрамором или гранитом. Наливной пол с «чипсами», на первый взгляд, вообще не отличается от гранитного.
