Все столярные изделия собирают из деталей. Простые изделия склеивают из деталей за один раз (например, настенная полка из досок), более сложные изделия собирают из узлов или каркасов, соединяемых между собой деталями, которые всегда состоят из одного куска дерева, тем или иным образом обработанного. Так, табурет состоит из двух узлов в виде пары ножек с царгой и проножкой, соединенных затем между собой деталями других царг и проножек, идущих под прямым углом к каркасам, и верхней крышкой. Письменный тумбовый стол состоит из нескольких законченных конструктивно объемных элементов, называемых комбинатами (тумба, крышка, ящик) и т. п.

Такое последовательное расчленение столярного изделия — от простого к сложному, умение выделить в нем законченные самостоятельные части очень помогают рациональной работе. Поэтому прежде чем приступить к изготовлению столярной вещи следует выяснить: может ли эта вещь быть склеена за один прием или лучше ее собирать из узлов. Взять тот же табурет. Он может быть склеен из деталей и за один прием, но такая склейка значительно сложнее, чем склейка из двух готовых узлов-каркасов. Также и рама для картины может быть склеена из двух угловых узлов и склеена сразу целиком, что труднее. Возможность разбивки изделия на узлы и комбинаты существенно облегчает работу по сборке и тем улучшает качество.

С появлением мебельных щитов (из ДСП или заводских столярных) количество деталей резко уменьшилось. Если раньше карнизный узел шкафа представлял собой рамку с вставным дном и контурной облицовкой, то теперь это просто щит, оклеенный по торцам шпоном. Количество деталей уменьшилось здесь в пять раз.

Количество типов сборочных узлов в мебели невелико. В однотипных предметах они отличаются только формой и размерами, а принцип их устройства один и тот же.

Основные мебельные сборочные узлы следующие: рамочная дверка или стенка, гибкая крышка (щитовая дверка представляет собой деталь), спинка стула, боковина стула (кресла, дивана), основание шкафа (цоколь), верх шкафа — карниз, ножная рама стола или подстолье целиком, ящичный блок, тумба, крышка стола, решетчатая стенка пристенного шкафа или стеллажа (рис. 24). Этот перечень вполне исчерпывает потребность мастера при изготовлении мебели любого образца и стиля.

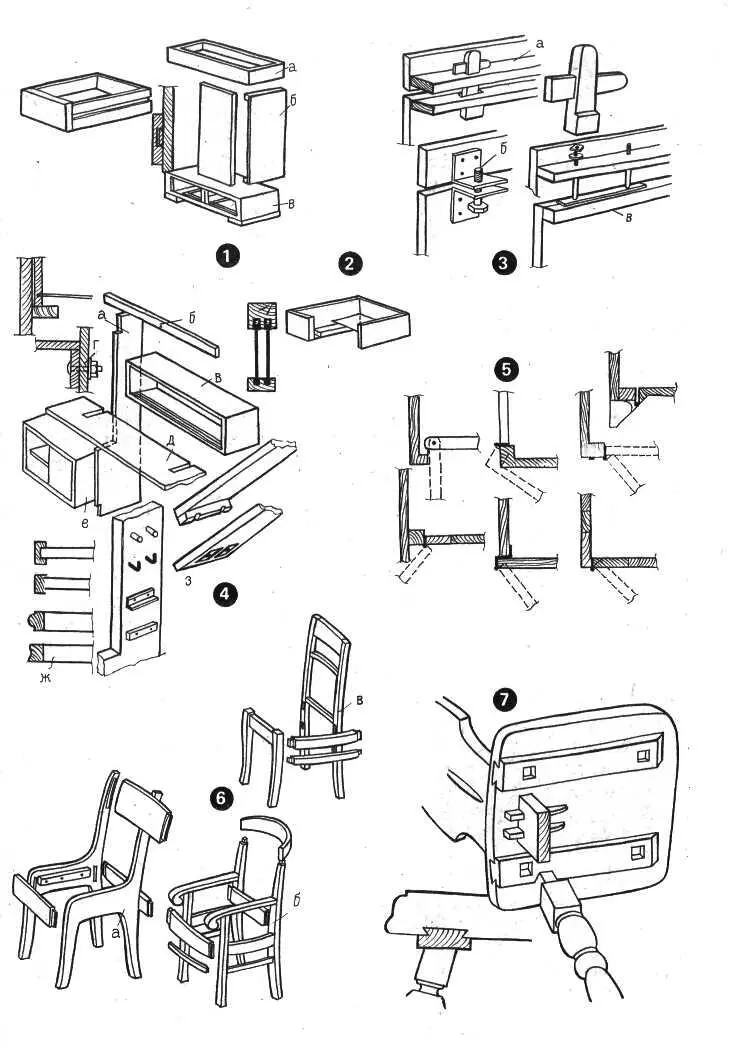

Рис. 24. Столярные узлы, каркасы и комбинаты, виды соединений

1 — комбинаты шкафа: а — карнизный; б — щиты стенок и дверок; в — цокольный; 2 — устройство вставных ящиков; 3 — соединение комбинатов шкафа между собой: а — клиновое (народный тип) ; б — на уголках из металла; в — на болтах с упором; 4 — схема устройства пристенных шкафных секций, стеллажа: а — несущий поперечный щит (щека, лесенка — при решетчатой конструкции щита); б — карнизный брус; в — верхний вставной ящик; г — пример крепления ящика на сквозном болте; д — крышка подшкафника; е — нижний вставной ящик; ж — примеры наружной окантовки полок из ДСП; з — примеры крепления полок к поперечным несущим щитам (шканты, крючки, уголки, рейки); 5 — соединение стенок и дверок в шкафных устройствах; 6 — каркасы стульев: а — боковина стула щитового типа с опорным бруском для вставного сиденья; б — боковина кресла каркасного типа с подлокотником: в — каркас задней спинки; 7 — устройство стула народного типа с вставными ножками

Сборочный узел — рамка дверки (или стенки) с точки зрения структуры может быть рассмотрена с двух позиций: во-первых, как щит, в котором вырезано отверстие для стекла или более легкой чем щит деревянной вставки (филенки) небольших размеров, и, во-вторых, как замкнутая обвязка из брусков соответствующего профиля. В первом случае лицевая текстура должна иметь одно направление волокон (сверху — вниз) для всех элементов как вертикальных, так и горизонтальных. Не должно быть заметно никаких линий стыков в угловых соединениях. Из-за того, что щит представляется зрителю как особо широкая доска, структура которой ясно выражена направлением внешних волокон, вырез в нем должен зрительно учитывать конструктивную работу оставшейся части на изгиб, сжатие и скалывание. Он должен быть небольших размеров, с тем чтобы остались поля. В таких вырезанных щитах горизонтальные участки должны быть значительно более широкими, нежели вертикальные, а переход во внутренних углах выреза — плавный, скругленный. В противном случае появится зрительное неудовлетворение, недоверие к конструктивной прочности из-за несоответствия формы и работы детали. Поэтому все оклейки шпоном каркасных рамок «в рост», т. е. в одном вертикальном направлении являют собой элементарную столярную неграмотность, довольно распространенную. Щитом может выглядеть относительно тонкая рамка с широкими обвязками, оклеенная шпоном. Стекло или филенку здесь вставляют недалеко от наружной плоскости и закрепляют с двух сторон тонкими штапиками. Массивные штапики будут выглядеть излишне прочными и грубыми. Кроме того, это создает зрительное недоверие к конструктивному устройству и прочности самой дверки.

Сборочный узел рамка дверки , сделанная из брусков, должна иметь направление волокон вдоль бруска. Профилировка брусков вокруг стекла или филенки, выполненная из того же дерева, усиливает зрительную надежность рамки. Для стекол и филенок в такой рамке с внутренней стороны выбирают четверть, а стекло или филенку вставляют ближе к внутренней кромке. Для простоты работы такая дверная брусчатая рамка может быть выполнена из прямоугольных брусков на шипах, а профилировка вклеивается во внутренний проем и в углах соединяется «на ус».

Узел спинка стула состоит из двух ножек, верхника, средника и задней царги. Между верхником и средником может быть вставлена деревянная решетка или фасонная вставка, составляющая основное украшение стула. Верхник либо вклеивают между ножек, либо накрывают им их. (Фасонный верхник всегда накрывает ножки.) Средник и царгу вклеивают между ножками. При широком верхнике средника может и не быть. Средник делают также при мягкой спинке.

Узел боковина стула состоит из передней и задней ножек, боковой царги и проножки. При широкой царге и наличии подлокотника (в этом случае передняя ножка делается высокой) проножку не вклеивают. Царгу и проножку вклеивают между ножками; подлокотник можно вклеивать так же, но можно и накрывать им переднюю ножку сверху. Если боковина выполняется из брусков, то направление волокон текстуры должно идти по длине брусков, если боковина стула выполнена как щит, в котором сделаны вырезы для ножек и боковины спинки (так выполнялись стулья и кресла в стиле ампир), то направление оклейки лучше делать так, как показано на рис. 24, чем просто сверху вниз («в рост»). Последний прием является довольно распространенным, но он менее грамотен. Без намека на каркасную сущность узла боковина выглядит непрочной.
