Так, контурные обвязки всегда должны оклеиваться вдоль волокон; при этом следует подбирать шпон разного характера с тем, чтобы бруски обвязки несколько отличались один от другого. Если шпон абсолютно одинаковый на всех брусках рамы, впечатления оклейки не избежать. При наличии зрительно надежной обвязки внутреннее заполнение может быть углублено, сделано заподлицо и может выступать за пределы несущего контура — как решит мастер. При всех случаях контур зрительно удержит заполнение.

Цокольные и карнизные детали являют собой профильные элементы того или иного сечения, цельные или собранные (зависит от места и размеров изделия). Цоколь — опорная часть, лежащая на полу основания, должна быть зрительно надежной; карниз — завершающая форма, поэтому конструктивная часть его менее развита, чем у цоколя, зато должна быть более развита декоративная сторона. Рассматривая музейные образцы художественной мебели, можно в этом легко убедиться.

При обработке плоскостных деталей и введении декоративных элементов (в столярном деле это линейная профилировка разного рода или резьба) всегда следует применять для украшения более ценное дерево, чем для основы. Так, на оклеенный орехом щит нельзя вводить березовую или дубовую отделку, наоборот — будет правильно. Темное дерево выглядит традиционно более ценным и прочным, чем светлое, и поэтому украшающие и упрочняющие детали должны быть более темного цвета.

Если деталь не несет конструктивной нагрузки и содержит лишь саму себя, то ее отделка может быть исключительно декоративной, сделанной вопреки структуре дерева основы (маркетри разного рода с живописным изображением).

Профильные детали применяют в местах стыков, обрамлениях как переходной элемент, что отражается на форме профиля, и как основа для декоративного орнаментального рисунка (излюбленный прием мебели в стиле барокко).

На рис. 27-30 показаны принципиальные структурные схемы устройства основных столярных предметов и некоторые особенности обработки деталей из цельного дерева, встречающихся в практике ручной работы. На рис. 31, 32 показаны образцы некоторых изделий и оборудования столярной работы с основными размерами и характером профилей.

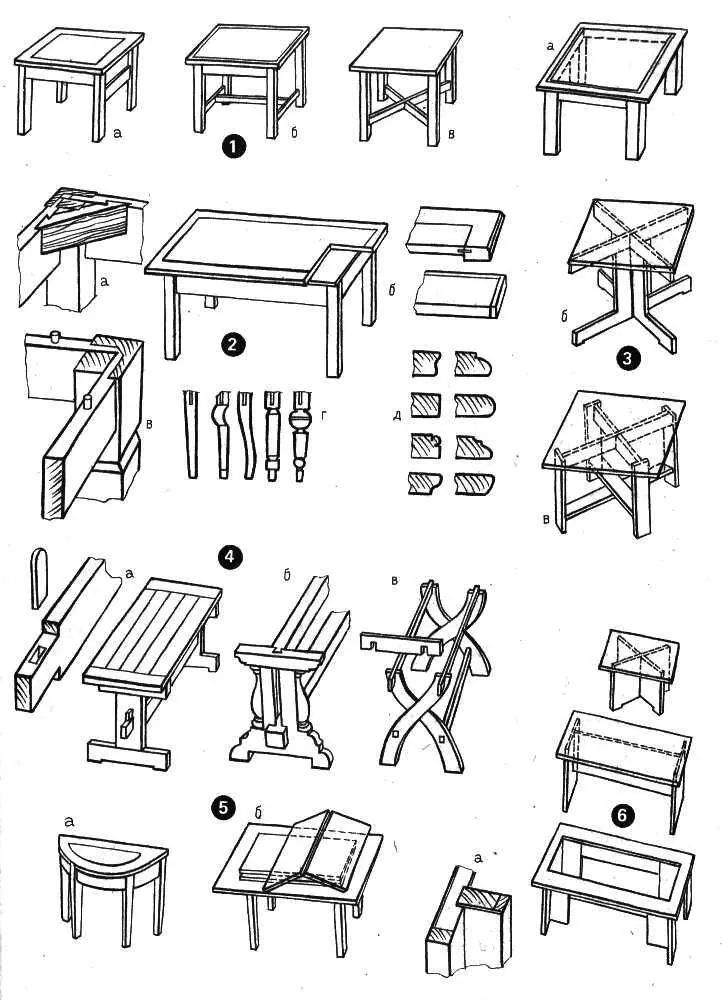

Рис. 27. Структурные схемы обеденных столов

1 — столы с брусчатыми ножками: а — с разновысокими царгами; б — с прямыми проножками; в — с диагональными проножками; 2 — детали устройства стола: а — царговый узел со стяжкой; б — пример отбортовки столешницы; в — царговый узел обычный; г — формы ножек; д — формы бортовых обкладок; 3 — столы с дощатыми ножками: а — с ножками в угол; б — с центральной опорой из досок; в — с диагональным размещением ножек; 4 — стол народного типа с щековыми ножками: а — пример заклинки; б — обогащенная форма щеки; в — стол с Х-образными ножками (готический); 5 — столы характерной формы: а — пристенный; б — с поворотной складной доской; 6 — столы из щитовых элементов: а — пример стыка щитов

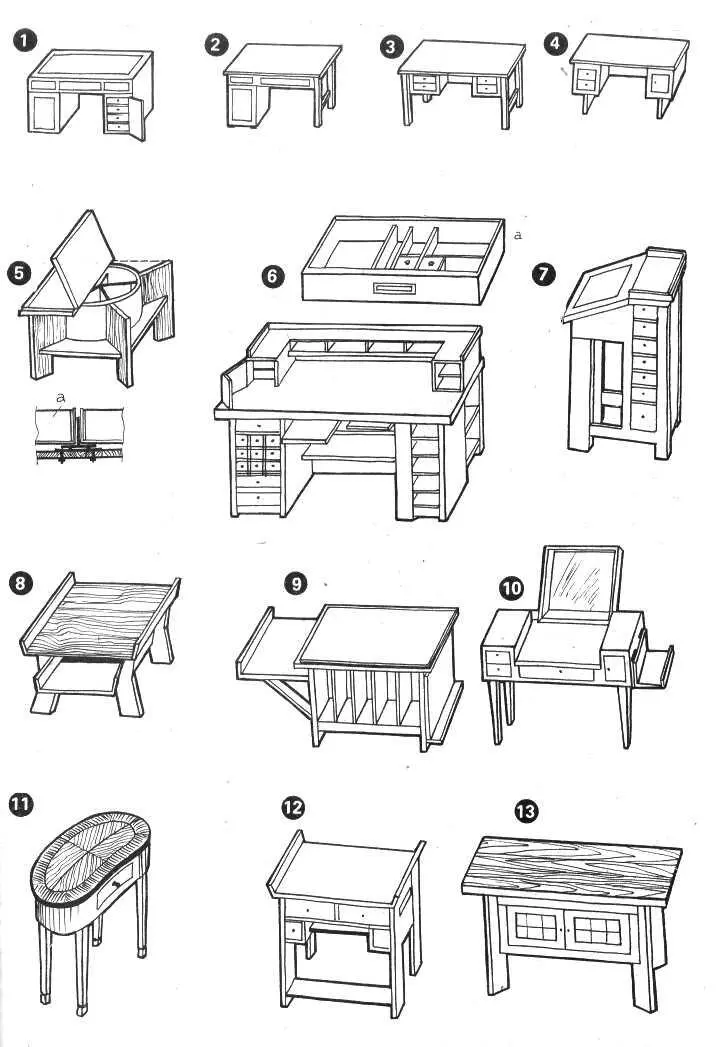

Рис. 28. Структурные схемы письменных и специальных столов

1 — двухтумбовый стол; 2 — однотумбовый стол; 3 — стол с подвесными ящиками; 4 — двухтумбовый стол на ножках; 5 — стол-бар с вращающимся шкафом: а — устройство осевой опоры; 6 — стол шведского типа с полками (бюро) наверху ; 7 — конторка; 8 — журнальный стол; 9 — стол для пластинок и проигрывателя; 10 — туалетный стол с откидным зеркалом (письменный дамский); 11 — декоративный стол-бобик; 12 — столик для вышивания (рукоделия); 13 — стол-буфет

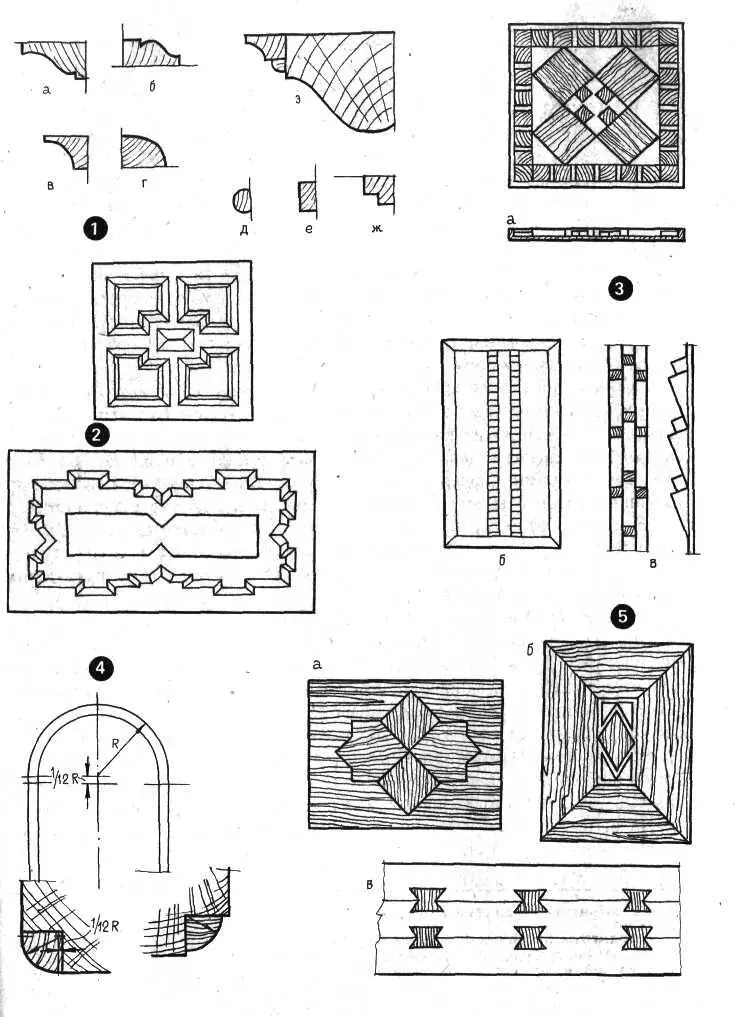

Рис. 29. Приемы украшения столярных изделий массивными деталями

1 — столярные профили: а — гусек; б — каблучок; в — выкружка; г — четвертной валик; д — полувалик; е — полочка; ж — двойная полочка (уголок); з — сложный (составной) профиль; 2 — накладные орнаменты из профилированных реек; 3 — декоративные возможности использования срезков и линеек: а — орнаментировка плоскости срезками линеек; б — то же, косыми срезками брусков; 4 — места разметки центров при использовании циркулярных деталей; 5 — орнаментировка фасонными кусками дерева: а — розетка на плоскости; б — дверка с широким обрамлением и декоративным центром; в — орнаментировка вставными бантиками

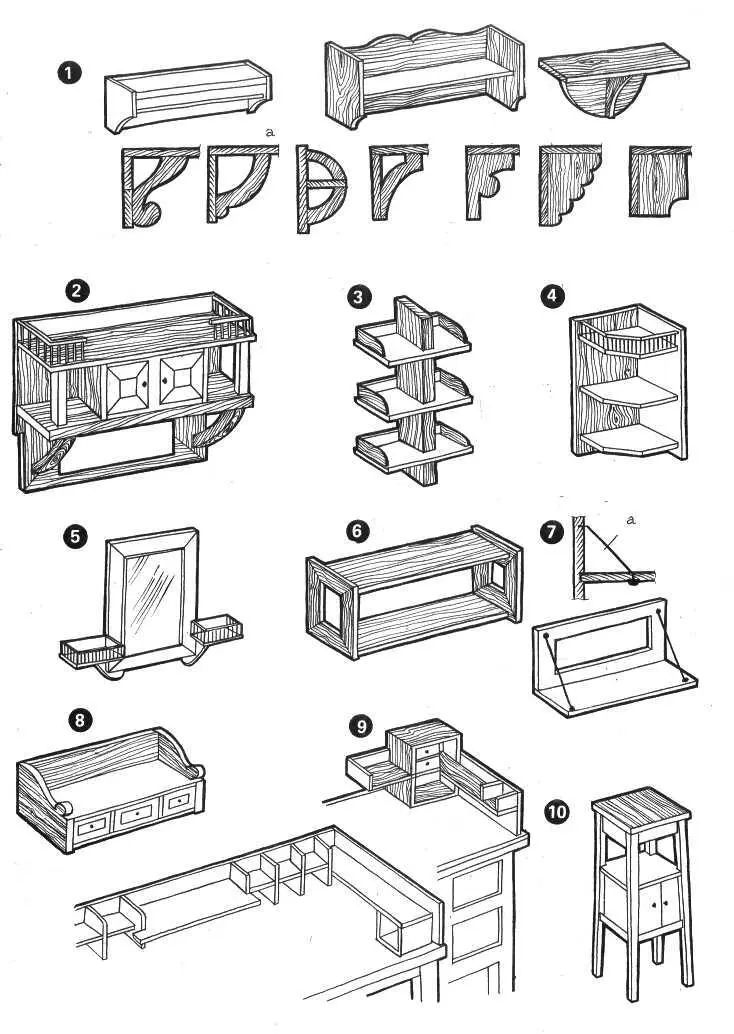

Рис. 30. Структурные схемы полок

1 — навесные полки с щеками и консолями: а — примеры форм консолей; 2 — полка со шкафчиком; 3 — полка ребровая консольная; 4 — полка угловая; 5 — полка с зеркалом; 6 — полка на несущих рамках; 7 — полка на металлических подвесках: а — вид сбоку; 8 — полка с нижними ящиками; 9 — полки настольные; 10 — полка-тумбочка

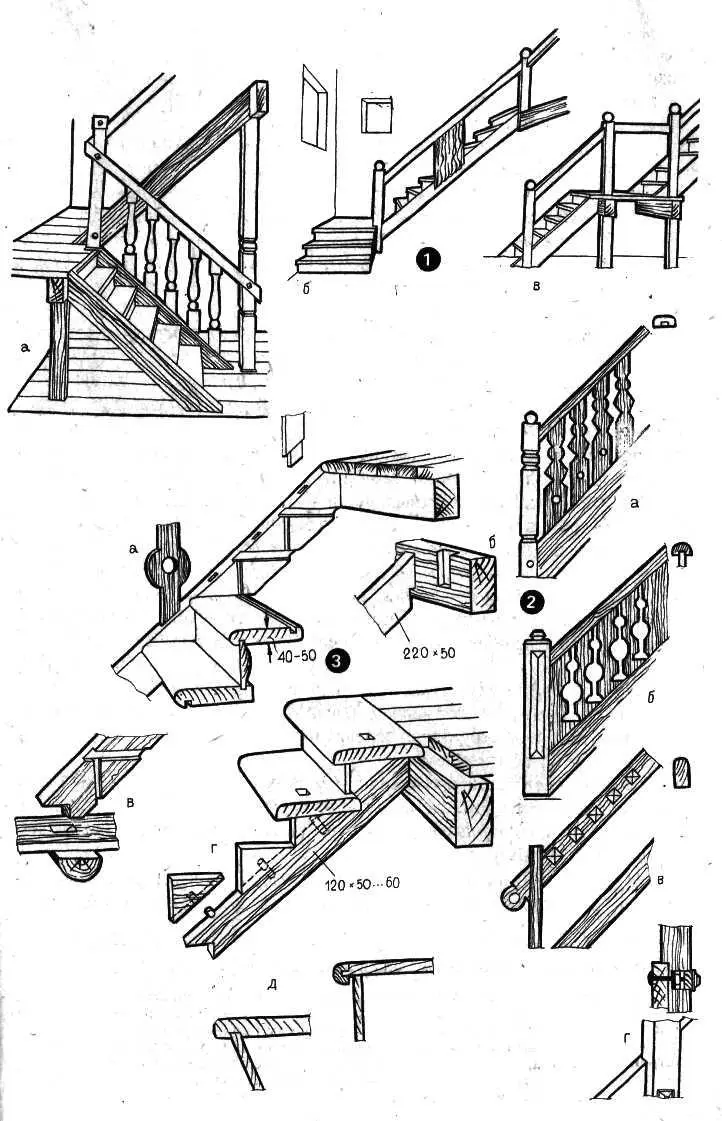

Рис. 31. Устройство внутренних лестниц столярной работы

1 — виды лестниц: а — двухмаршевая с поворотом; б — одномаршевая с забежными ступенями; в — двухмаршевая с площадкой; 2 — примеры лестничных ограждений: а — с фигурными досками; б — с фигурными промежутками; в — с декоративными массивными перилами; г — крепление стойки перил к тетиве; 3 — детали устройства лестниц: а — устройство тетивы; б — врезка тетивы в верхнюю балку; в — нижняя опора тетивы; г — косоурная лестница со ступенями на косяках; д — сопряжения проступи и подступенка

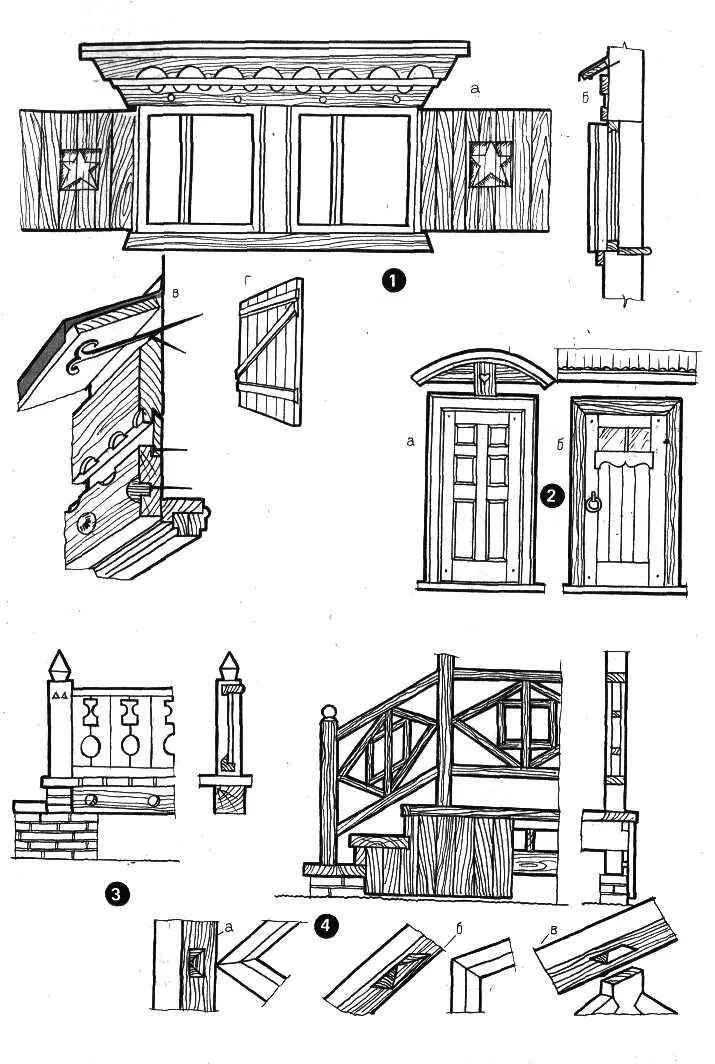

Рис. 32. Устройство наружных деталей загородного дома столярной работы

1 — наличник на двойное окно: а — общий вид; б — разрез; в — детальное устройство верха наличника; г — вид ставни с обратной стороны (крепление на шпонках); 2 — входные двери: а — филенчатая дверь с наличником и навершием столярной работы; б — дверь народного характера с остекленным верхом под навесом; 3 — крыльцо с дощатым ограждением для маленького домика; 4 — крыльцо с решетчатым ограждением: а-в — примеры соединения деталей решетки

Особо нужно остановиться на изготовлении внутренних столярных лестниц, соединяющих обитаемые этажи. Здесь трудность составляет определение длины несущих элементов (тетив и косоуров) и соответственно размеров проступи — ширины ступеньки и подступенка — подъема ступеней. Нужно сказать, что удобство подъема по внутренней лестнице вырабатывается привычкой. Так, в Голландии внутренние деревянные лестницы очень круты — от 45 до 60°, а жители не жалуются. Чем лестница круче, тем она меньше занимает места, тем легче ее сделать одномаршевой — непрерывной. В наших условиях крутизна лестницы принимается около 35°, что дает соответственно для проступи 22-23 см, а для подступенка 17-19 см.
