1 — чистка; 2 — гидроизоляция; 3 — слой глинопесчаного раствора; 4 — насадная труба с каналом 140х140 мм

Материалы: кирпич обыкновенный — 245 штук; кирпич тугоплавкий 110 штук; глина обыкновенная — восемь ведер; глина тугоплавкая — 11 кг; песок — семь ведер; колосниковая решетка — 252х250 мм; топочная дверка — 250x205 мм; поддувальная решетка — 130х140 мм; две прочистные дверки — 130х140 мм; две дымовые задвижки — 130х130 мм; предтопочный лист — 500х700 мм; 2 м гидроизоляции (толи) — 1000x1000 мм. Тугоплавкий кирпич заштрихован клеточками. Он может быть заменен отборным обыкновенным кирпичом. Поскольку предыдущая печь описана подробно, эта, во многом схожая с ней, будет разобрана более кратко.

Заштрихованные на рисунке первый, пятый, шестой и седьмой ряды показывают, что кирпич внутри каналов и с двух сторон колосниковой решетки стесывают (разрез А — А).

Тринадцатый ряд перекрывает ранее выполненный топливник в виде прямоугольника так, чтобы над ним остался канал в виде буквы Т. В дальнейшем его сужают и уменьшают до размера 130х260 мм.

В шестнадцатом и двадцать пятом рядах кирпичные плоскости выравнивают, укладывая на них 10 мм глинопесчаного раствора, делая их тем самым более гладкими, что облегчает удаление сажи.

Канал трубы кладут в четыре кирпича размером 130x130 или 140х140 мм, что зависит от толщины швов. Топливник предназначен для дров. В помещениях высотой 2,7 м между двадцать шестым и двадцать седьмым рядами вставляют ряды 27´, 28´ и 29´.

Конструкция этой печи предложена В. И. Стрежневым.

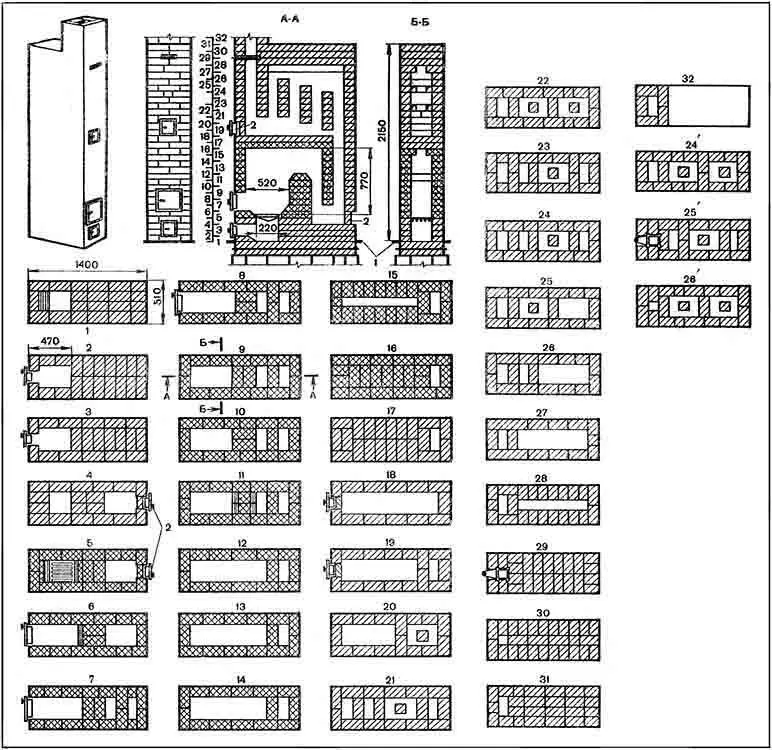

Отопительная печь (рис. 76) имеет размер: ширину — 510 мм, длину — 1400, высоту — 2150 мм. На переднюю и заднюю стенки приходится по 280 ккал/ч, а на правую и левую — по 920 ккал/ч.

Рис. 76.Отопительная печь, оштукатуренная, с теплоотдачей 2400 ккал/ч:

1 — гидроизоляция; 2 — чистка

Материалы: кирпич обыкновенный — 380 штук; кирпич тугоплавкий — 190 штук; глина обыкновенная — одиннадцать ведер; глина тугоплавкая — 57 кг; песок — десять ведер; колосниковая решетка 250x252 мм; топочная дверка — 250х205 мм; поддувальная дверка 130x140 мм; две прочистные дверки — 130x140 мм; две дымовые задвижки — 130х130 мм; предтопочный лист — 500х700 мм; гидроизоляции (толь) — 1450х550 мм (2 кв. м).

Кладку выполняют согласно порядовкам, с тщательной перевязкой швов. Тугоплавкий кирпич может быть заменен хорошим обыкновенным. Если внутри каналов показана штриховка, то это указывает на стесанный кирпич. Следует внимательно познакомиться с разрезами печи.

С двадцатого по двадцать пятый ряды внутри каналов больших размеров укладывают половину кирпича, что необходимо для устройства перегородок в верхней части печи. С тридцать второго ряда начинается кладка трубы в пять кирпичей, размер канала — 130x260 мм.

Для помещений высотой 2,7 м между двадцать третьим и двадцать четвертым рядами нужно вставить 24´, 25´ и 26´ ряды.

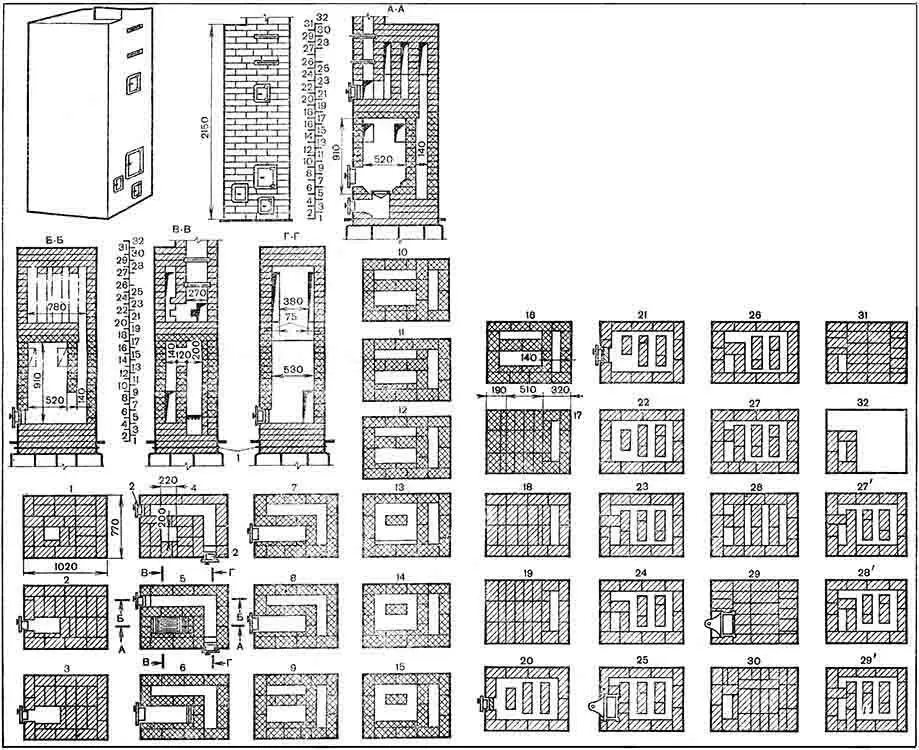

Отопительная печь (рис. 77) имеет размер: ширину — 770 мм, длину — 1020, высоту — 2150 мм. На переднюю и заднюю стенки приходится по 610 ккал/ч, а на правую и левую — по 900 ккал/ч.

Рис. 77.Отопительная печь, оштукатуренная, с теплоотдачей 3020 ккал/ч:

1 — гидроизоляция; 2 — чистка

Материалы: кирпич обыкновенный — 400 штук; кирпич тугоплавкий — 220 штук; глина обыкновенная — тринадцать ведер; глина тугоплавкая — 66 кг; песок — десять ведер; колосниковая решетка — 250x180 мм; топочная дверка — 200x205 мм; поддувальная дверка — 130х140 мм; две прочистные дверки — 130x140 мм; две задвижки — 240х130 мм; предтопочный лист — 500х700 мм; гидроизоляции (толь) — 770x1020 мм (2 кв. м).

Кладку печи выполняют согласно порядовкам, с тщательной перевязкой швов. Тугоплавкий кирпич может быть заменен обыкновенным отборным. В пятом и шестом рядах кирпич стесывают, о чем говорит штриховка на рисунке внутри топливника и около колосниковой решетки. Для закрывания печи ставят две задвижки (см. 25-й и 29-й ряды). Трубу кладут в пять кирпичей с каналом 130x260 мм.

Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами необходимо вставить 27´, 28´ и 29´-й ряды.

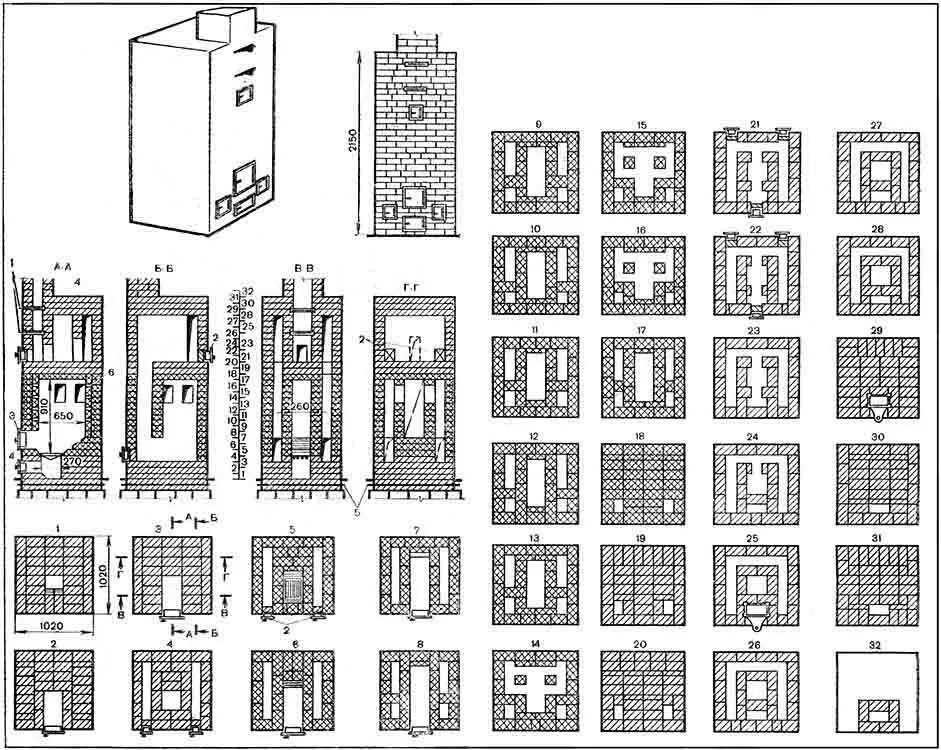

Отопительная печь (рис. 78) имеет размер: ширину — 1020 мм, длину — 1020, высоту — 2150 мм. На переднюю стенку приходится 1000 ккал/ч, а на остальные — по 950 ккал/ч.

Рис. 78.Отопительная печь, оштукатуренная, с теплоотдачей 3850 ккал/ч:

1 — задвижки; 2 — чистки; 3 — топка; 4 — поддувало; 5 — гидроизоляция; 6 — канал

Материалы: кирпич обыкновенный — 552 штуки; кирпич тугоплавкий — 206 штук; глина обыкновенная — четырнадцать ведер; глина тугоплавкая — 91 кг; песок — тринадцать ведер; колосниковая решетка — 252x300 мм; топочная дверка — 250х205 мм; поддувальная дверка — 250х140 мм; пять прочистных дверок — 130x140 мм; две дымовые задвижки — 240х130 мм; предтопочный лист — 500х700 мм; гидроизоляции (толь) (2 кв. м).

Кладку печи выполняют согласно порядовкам, с тщательной перевязкой швов. Тугоплавкий кирпич можно заменить отборным обыкновенным.

Из разреза А — А видно, что переднюю и заднюю стенки кладут из тугоплавкого кирпича толщиной в 3/ 4(19 см). Один ряд кладки ведут плашмя, другой — на ребро, с утолщенным швом. Если имеется возможность футеровать (облицовывать) топливник тугоплавким кирпичом, то его кладут на ребро. Точно в таком же порядке выполняют стенки из обыкновенного кирпича. Следует помнить, что применение утолщенной кладки из тугоплавкого кирпича связано с высокой температурой в топливнике, быстро разрушающей обычный кирпич.

Практически половину печи кладут из тугоплавкого кирпича. Задвижки ставят в двадцать пятом и двадцать девятом рядах. Для помещений высотой 2,7 м между двадцать шестым и двадцать седьмым рядами вставляют еще два ряда кладки двадцать пятого и один двадцать шестого ряда. Трубу выполняют в пять кирпичей с каналом 130x260 мм.

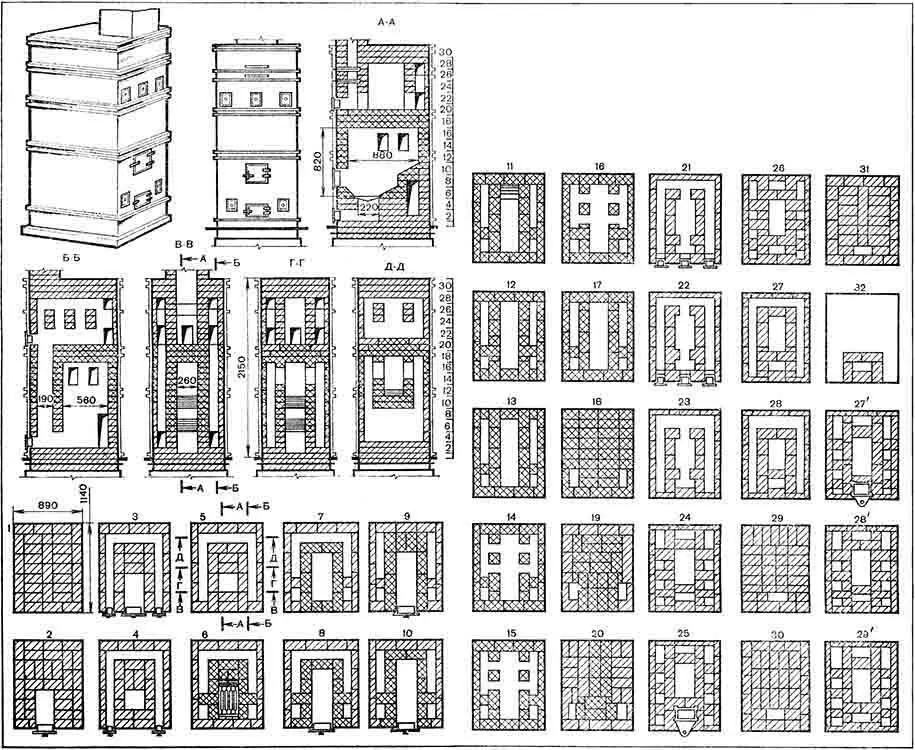

Отопительная печь (рис. 79) имеет размер: ширину — 890 мм, длину — 1140, высоту — 2150 мм. Теплоотдача для каждой стенки не указана.

Рис. 79.Отопительная печь в металлическом футляре с теплоотдачей 3920 ккал/ч
