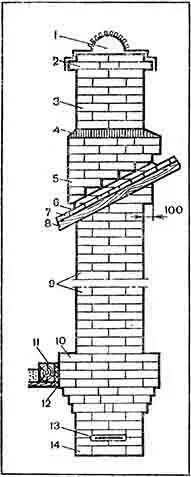

Рис. 87.Труба и ее части:

1 — металлический колпак; 2 — оголовок трубы; 3 — шейка трубы; 4 — цементный раствор; 5 — выдра; 6 — кровля; 7 — обрешетка; 8 — стропила; 9 — стояк трубы; 10 — распушка (разделка); 11 — балка с перекрытием; 12 — изоляция; 13 — дымовая задвижка; 14 — шейка печи

Все выступающие части трубы над кровлей следует покрыть кровельной сталью или обработать цементным раствором, придав ему уклон, обеспечивающий стекание воды. Трубы лучше всего оштукатурить цементно-известковым или цементным раствором и побелить известью. Оштукатуренные трубы служат более длительное время.

Как было сказано выше, сечение каналов дымоходов бывает разным и класть распушку и выдру приходится по-другому, но строго перевязывая швы. Рассмотрим кладку распушки и выдры с каналами разного сечения.

Кладка распушки и выдры с дымовым каналом 140x270 мм(рис. 88). В зависимости от толщины швов размеры канала могут быть на 10 мм меньше. Кладка распушки и выдры рассматривается с таким расчетом, что они по длине и ширине увеличиваются по каждому ряду на 1/ 4кирпича (60–70 мм), что в основном зависит от толщины швов.

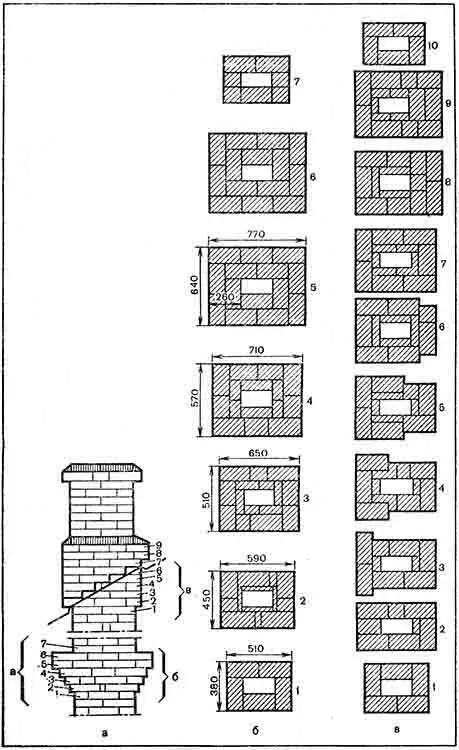

Рис. 88.Кладка распушки и выдры с дымовым каналом 14х27 см:

а — общий вид трубы; б — порядовки распушки; в — порядовки выдры

Кладка распушки начинается на некотором расстоянии от перекрыши печи, на которой обосновывается насадная труба. Это расстояние может состоять из нескольких рядов кладки, часто называмых шейкой печи. В данном случае распушка состоит из шести рядов.

Первый ряд — это шейка трубы, выполненная из пяти кирпичей с размерами дымового канала 140х270 мм и наружными сторонами 510x380 мм.

Второй ряд — это начало распушки с наружными размерами 590x450 мм. Для получения таких размеров в кладку вставляют четверки и половинки кирпича. Внутри распушки для ограничения размеров канала вставляют «пластинки», колотый кирпич толщиной по 30–40 мм. Размер дымового канала во всех рядах кладки распушки остается без изменения.

Третий ряд распушки имеет размеры 650x510 мм. Внутри кладки распушки вставляют «пластинки» кирпича толщиной около 6 см.

Четвертый ряд имеет наружные размеры 710x570 мм. Внутри распушки вставляют кирпичи толщиной 90-100 мм.

Пятый ряд кладут полностью из целого кирпича.

Шестой ряд такой же, как и пятый, только строго соблюдают перевязку швов. При увеличении высоты распушки пятый и шестой ряды чередуют.

Седьмой ряд — это начало кладки стояка трубы в пять кирпичей. Его доводят на один-два ряда выше уровня кровли, а затем возводят выдру.

Ее кладут на стояке с тщательной перевязкой швов. Эта кладка рассматривается девятью рядами. Каждый ряд выступает вперед на 1/ 4кирпича. В середине, то есть внутри выдры около дымового канала, вставляют кирпичные пластинки такой толщины, чтобы они не уменьшали и не увеличивали размеры канала.

Первый ряд кладут в пять кирпичей. Он является стояком.

Второй ряд увеличивает только кладку по длине с выступом по 1/ 4кирпича на обе стороны, для чего приходится вставлять половину и трехчетверку, а внутри выдры в канале ставить пластинку из кирпича.

Третий ряд кладут так, что его длина остается без изменений, а ширина с одной стороны (нижней части выдры) увеличивается всего на половину кирпича для образования свеса.

Четвертый ряд кладут, как показано. Свес увеличивается и с боковых сторон.

Пятый ряд выполняют, как показано в порядовке.

Шестой ряд выкладывают так, что свес с боковых сторон удлиняется. Его ширина и длина равняются двум кирпичам.

Седьмой ряд полностью завершает кладку свеса по трем сторонам.

Восьмой ряд кладут согласно порядовке и у него выпускают свес с последней четвертой стороны.

Девятый ряд кладут, как восьмой, с тщательным соблюдением перевязки швов.

Десятый ряд показывает кладку шейки трубы в пять кирпичей. Выложив полностью шейку трубы, приступают к оголовку, кладка которого не представляет труда, так как выполняется таким же порядком, как распушка.

В рассмотренном варианте кладки выдры следует обратить внимание на то, что ее правая сторона, начиная со второго ряда, уширяется на четверть кирпича по сравнению с кладкой стояка. Можно этого и не делать, а оставить ее такой же, как стояк. Это будет рассмотрено ниже.

Чтобы обеспечить сток воды с оголовка трубы и выдры и предохранить их от быстрого разрушения, на них наливают цементный раствор, разравнивают его так, чтобы он имел скос, и заглаживают.

Кладка распушки с дымовым каналом 270х270 мм(рис. 89), с толщиной стенок в 380 мм, считая «от дыма», мало чем отличается от ранее рассмотренного варианта. Требуется также тщательная перевязка швов и укладка частей кирпича разной толщины: четверки, половинки, трехчетверки.

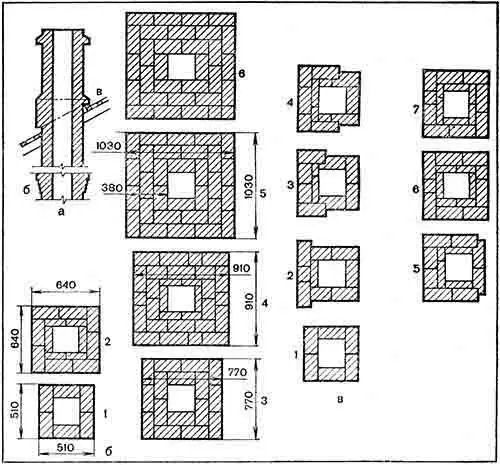

Рис. 89.Кладка распушки и выдры с дымовым каналом 27х27 см:

а — общий вид трубы; б — порядовки распушки; в — порядовки выдры

Первый ряд — это шейка трубы, выполненная из шести кирпичей с наружным размером 510x510 мм, с дымовым каналом 270х270 мм.

Второй ряд — это начало распушки с наружными размерами 640x640 мм. Кладку ведут из целого кирпича, только для внутренней части распушки кирпич приходится колоть по длине на две части.

Третий ряд с наружными размерами 770х770 мм полностью кладут из целого кирпича.

Четвертый ряд с наружными размерами 910x910 мм кладут с применением целого кирпича и его частей.

Пятый ряд с наружными размерами 1030x1030 мм выкладывают из целого кирпича.

Шестой ряд такой же, как и пятый, только перевязка швов другая. При необходимости увеличить по высоте распушку выкладывают поочередно пятый и шестой ряды.

Седьмой ряд похож на первый и является стояком трубы.

Выдрукладут на стояке в шесть кирпичей. Состоит она из семи рядов.

Первый ряд — это стояк трубы, выполненный в шесть кирпичей.

Второй ряд — первый ряд кладки выдры с уширением с одной стороны для образования свеса.

В третьем ряду кирпичи для свеса укладывают с двух боковых сторон.

В четвертом ряду свес на боковых сторонах удлиняют и доводят до полутора кирпичей.

Пятый ряд похож на третий, с длиной свеса с каждой стороны до двух кирпичей.

Шестой ряд полностью заканчивает оформление свеса. Внутри выдры укладывают по 1/ 4кирпича, то есть не уменьшая размеры дымового канала.
