Сергей Кашин - Сварочные работы. Практический справочник

В промышленности применяют различные металлы и сплавы, поэтому использование сварки при выполнении их соединений не является редкостью. Очень важно иметь представление о том, как правильно это делать. Далее будут рассмотрены особенности дуговой сварки различных материалов.

1. Сварка алюминиевых сплавов. В зависимости от состава алюминиевые сплавы имеют различную свариваемость. Например, дюралюминий (сплав алюминия с медью) отличается плохой свариваемостью, поэтому его соединяют не сваркой, а клепкой; силумины (сплавы алюминия с кремнием), напротив, варятся довольно хорошо.

При соединении алюминия используют сварку плавлением и давлением, способы сварки: ручная и механизированная в среде аргона плавящимся (при автоматической и полуавтоматической сварке) и неплавящимся (при ручной дуговой) электродами, а также покрытыми электродами (при толщине изделия более 5 мм).

Режим полуавтоматической сварки плавящимся электродом в среде аргона для металла толщиной 3 мм:

✓ диаметр электрода – 0,8 мм;

✓ величина сварочного тока – 120–145 А;

✓ скорость сварки – 30 м/ч;

✓ скорость подачи проволоки – 900 м/ч;

✓ расход газа – 15–17 л/мин.

Режимы автоматической сварки неплавящимся электродом представлены в табл. 33.

Основная проблема при сварке алюминия – наличие тугоплавкой оксидной пленки (температура плавления – 2050 °C). Поэтому данный материал требует специальной подготовки, т. е. обезжиривания (бензином или ацетоном), удаления с поверхности оксидной пленки (химическим или механическим способом) и применения присадок, которая должна быть завершена за 2–4 часа до проведения основных работ.

Таблица 33

Примерные режимы автоматической сварки алюминия и его сплавов вольфрамовым неплавящимся электродом

Для сварки алюминия и сплавов рекомендуется постоянный ток прямой полярности.

Материал нуждается в предварительном подогреве до 300–400 °C в зависимости от толщины. Она же определяет и необходимость разделки кромок. Если толщина металла больше 2 мм, тогда детали сваривают с разделкой кромок и зазором, составляющим половину толщины металла; если толщина равна 1–2 мм, то изделие сваривают без разделки и применения присадок.

Скорость сварки алюминия должна превышать скорость сварки стали.

При сварке в среде аргона на переменном токе подбирают вольфрамовые электроды диаметром 5–6 мм при толщине изделия до 5 мм. Угол между присадочной проволокой, подаваемой возвратно-поступательными движениями, и электродом должен сохраняться прямым.

2. Сварка меди и ее сплавов сопряжена с определенными трудностями, поскольку этот металл имеет высокую теплопроводность и при расплавлении подвержен сильному окислению.

Для меди и ее сплавов применяют практически любые виды и способы сварки. В нижнем положении используют дуговую сварку угольным либо металлическим плавящимся или неплавящимся электродом.

Медные пластины толщиной до 15 мм сваривают угольными электродами, а если она превышает 15 мм – графитовыми. Для сварки рекомендуется следующее:

✓ постоянный ток прямой полярности и применение длинной дуги;

✓ постоянный ток обратной полярности и короткую сварочную дугу при применении покрытых электродов (характер движений – возвратно-поступательный);

✓ положение электрода к изделию – под углом в 90°. При сварке присадочную проволоку (наилучшей считается проволока с раскислителем, которую может заменить флюс, состоящий из 95 % буры и 5 % металлического магния) не вводят в сварочную ванну, а придерживают под углом в 30° к поверхности изделия. Высокой производительностью отличаются электроды марок АНЦ-1 и АНЦ-2;

✓ использование асбестовых или графитовых подкладок;

✓ односторонняя сварка стыковых соединений в один проход;

✓ прогрев медных листов толщиной более 5 мм до 300 °C, односторонняя разделка кромок под углом в 70°. При толщине листов до 5 мм ни прогрев, ни разделка кромок не требуются.

Режимы сварки меди и ее сплавов наглядно представлены в табл. 34.

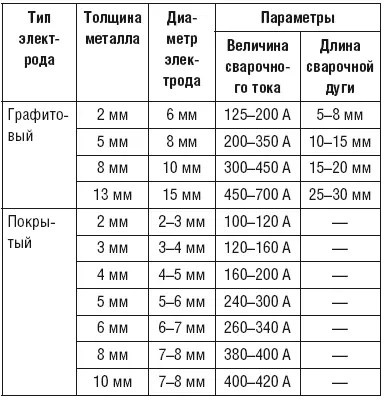

Таблица 34

Примерные режимы сварки меди и ее сплавов

3. К сварке бронзы прибегают в случае необходимости исправить дефектные отливки, при ремонте изделий из нее и для наплавки. Для этого используют угольные и металлические электроды, а в среде аргона – вольфрамовые. Технология сварки бронзы аналогична работе с медью (ток постоянный обратной полярности). Но есть некоторые особенности, которые следует иметь в виду:

✓ вести процесс нужно быстро, чтобы ограничить нагревание основного металла и величину сварочной ванны, ускорить охлаждение и кристаллизацию;

✓ следует применять присадочные прутки из фосфористой бронзы;

✓ подогревать металл при сварке и использовать флюсы необязательно.

4. Сварка чугуна призвана устранить дефекты, образовавшиеся в отливках и промышленных конструкциях. В соответствии с температурой предварительного подогрева сварка чугуна бывает:

1) холодной, которая предполагает ряд операций, а именно: очистку, разделку кромок, сварку и проковку. Для сварки подбирают определенные марки электродов:

✓ медно-никелевые (МНЧ-2), дающие наплавленный металл, поддающийся обработке. При их применении необходимо избегать перегрева изделия, поэтому его время от времени охлаждают. После сварки валики проковывают легким слесарным молотком;

✓ никелевые (ОЗЧ-3), которыми можно устранять небольшие дефекты на чугунном литье. Чтобы не допустить образования трещин в зоне сварного шва, изделие подвергают проковке;

✓ медно-железные (ОЗЧ-2), сфера применения которых совпадает с описанной в предыдущем пункте;

✓ железоникелевые (ОЗЖН-1), которые дают шов высокой прочности, наложенный на поверхность чугунного изделия;

✓ стальные (УОНИ-13/45) с легирующим покрытием, перед применением которых требуется разделать кромки изделия. При сварке шов накладывают отдельными участками длиной примерно 100 мм. После этого остуженное изделие проковывают;

2) горячей, в которую входят предварительная обработка, формовка, доведение температуры изделия до 600–800 °C, сварка и охлаждение. Очищенное от загрязнений изделие формуют, т. е. на дефектном участке разделывают полость для удобства манипулирования электродом, предотвращения вытекания расплавленного металла из сварочной ванны и сообщения наплавке надлежащей формы.

Для формовки используют графитовые пластинки и формовочную массу (смесь кварцевого песка с жидким стеклом).
