Валерий Пахомов - Ключи, соединившие континенты. От Альфреда Вейла до наших дней

Фото 81.

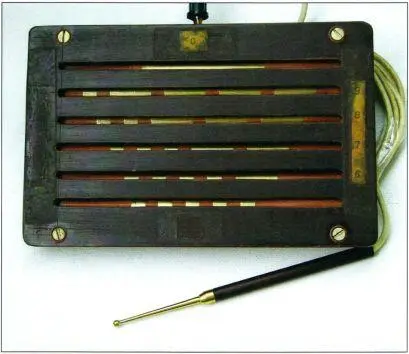

Передавались только короткие цифровые сообщения. Для передачи цифры достаточно было быстро чиркнуть щупом по соответствующей канавке.

Подобное устройство было сконструировано ещё в 1850 году в Германии Фридрихом К. Герке (Friedrich Clemens Gerke — 1801 — 1888 гг.).

Скорость передачи отдельно взятой цифры могла достигать 1000 знаков в минуту. В качестве радиомаскировки использовался метод, называвшийся «маскировка паузой». После каждого переданного знака радист выдерживал паузу в несколько секунд.

При всей простоте «спички» радист в случае необходимости мог передать базовой станции сигнал «Работаю под контролем противника», всего лишь изменив направление движения щупа при передаче цифр 0 или 5, в контактных канавках которых, ближе к одному из их концов, имелся тонкий разрыв. Нормально 0 и 5 передавались только справа налево, а значение «тревога» они принимали в случае передачи слева направо. Этот разрыв (фото 82) в переданном знаке распознавался на экране панорамного устройства приёмной аппаратуры базовой станции.

Фото 82.

Известно, что к 1944 году радиоконтрразведка спецслужб Германии имела на вооружении радиосредства, позволявшие выявлять передачи, продолжительность которых была больше трёх секунд.

Ключ(фото 83) из учебно-тренировочного комплекта радиосвязи подразделения специального назначения. 1980-е гг.

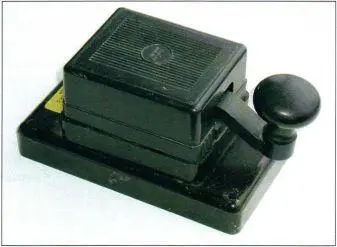

Фото 83.

Ключ(фото 84) выпускался на Украине заводом телеграфной аппаратуры в нескольких модификациях для армии и флота, а также в Москве заводом МЗ-СЭП-СССР.

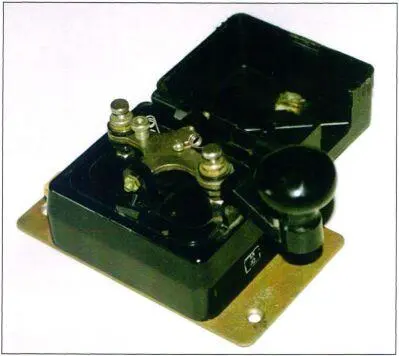

Фото 84.

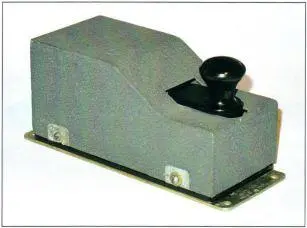

Модель КМ— без искрогасящего фильтра (фото 85).

Основание ключа и крышка выполнены из термостойкого пластика.

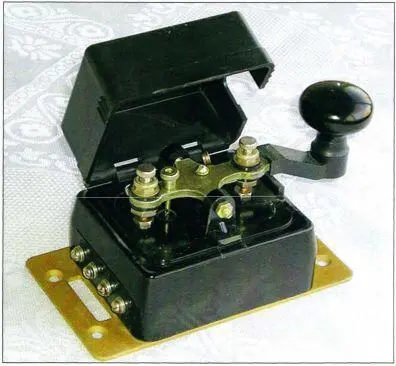

Фото 85.

Модель КМ-Ф(фото 86) с искрогасящим фильтром в основании ключа.

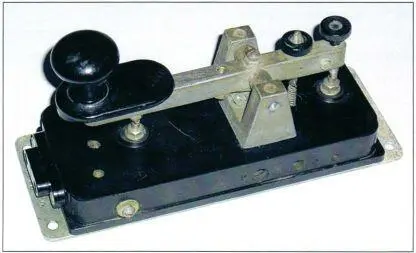

Фото 86.

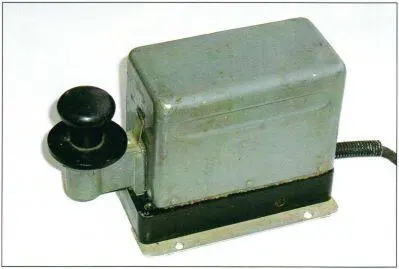

Ключи для ВМФ СССР(фото 87 — № 11928, 1955 г., фото 87а — № 10978, 1959 г.) в механическом отношении очень надёжны, легко регулируются и имеют защитную металлическую крышку.

Размеры рабочих частей ключа в основном повторяют размеры ключа «С & Г» (Siemens & Halske).

Фото 87.

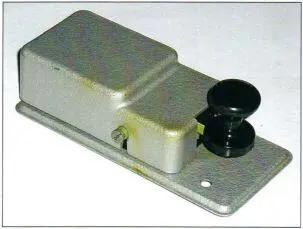

Фото 87а.

Ключ подразделений связи армий Варшавского Пакта(фото 88). Изготавливался в Механической лаборатории в Будапеште. Входил в комплект радиостанции Р-104М и других.

Фото 88.

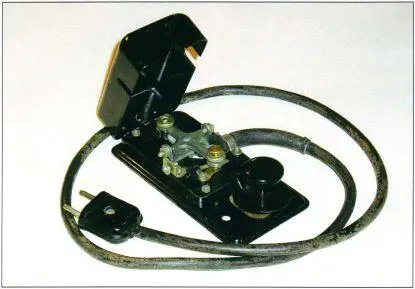

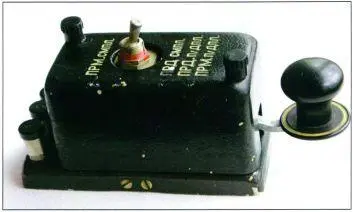

Телеграфный ключ ВВС СССР(фото 89).

На крышке имеется переключатель режимов работы радиостанции — «приём симплекс», «приём п/дуплекс», «передача симплекс», «передача полудуплекс». Использовался в комплекте радиостанции РСБ-5 на самолётах ЛИ-2, ИЛ-12, ИЛ-14. Также входил в комплект радиостанции Р-801 1945 года.

Фото 89.

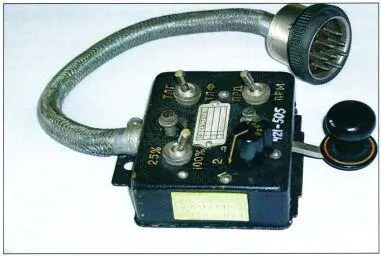

Телеграфный ключ в блоке управления ПУ-1из комплекта самолётной радиостанции РСБ 5 «Днепр» и других, 1950 е гг. (фото 90).

Фото 90.

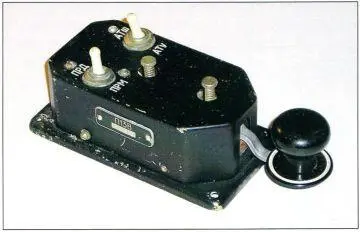

Телеграфный ключ «П-13В»из комплекта самолётной радиостанции «Ястреб», а также Р-820 и др. 1980-е гг. (фото 91).

Фото 91.

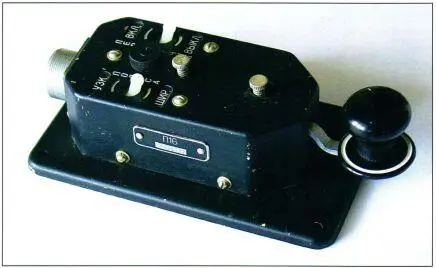

«П-16»— улучшенная модель ключа «П-13»самолётной радиостанции.

1980-е гг. (фото 92).

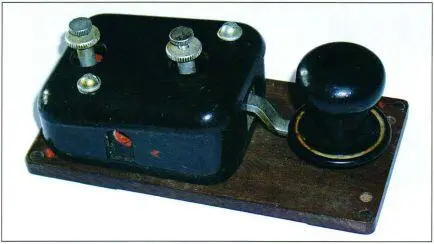

Фото 92.

Одна из первых моделей ключей для самолётных радиостанций СССР,

1930-е гг. (фото 93).

Фото 93.

Ключ из комплекта радиостанции средней мощности «Р-102», 1960-е гг. (фото 94).

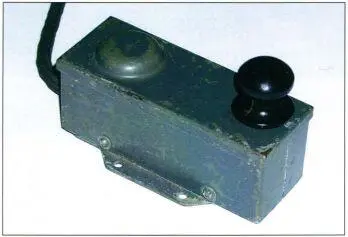

Фото 94.

Ключ из комплекта радиостанции «10РТ»(фото 95). Для работы в движении с транспортного средства (танка) предусмотрено крепление ключа к ноге радиста специальными лямками.

Фото 95.

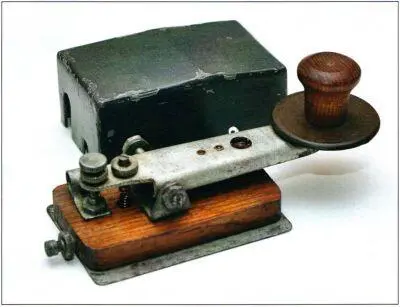

Ключ из комплекта пехотной радиостанции «13Р». 1942 г. (фото 96-97).

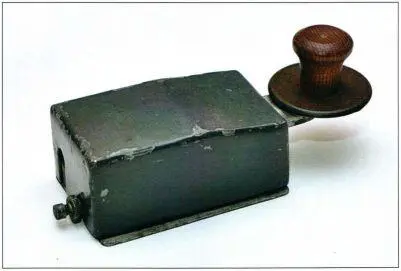

Фото 96.

Фото 97.

Ключ из комплекта легендарной радиостанции Великой Отечественной войны РБМ, 1940-е гг.(фото 98).

Фото 98.

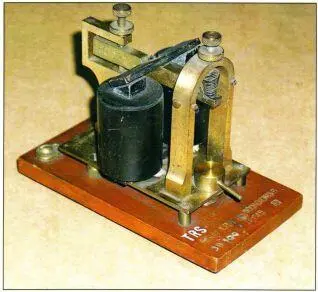

(фото 99) — The Western Electric Sounder.Pat. in USA Mar 6 1917 Вскоре после демонстрации Конгрессу в 1844 году возможности передачи сообщений кодом Морзе и приёма их на Register (Регистратор), разработанный Альфредом Вейлом, телеграфисты заметили, что звуки регистратора, сопровождающие запись на ленту точек и тире, можно принимать на слух.

Sounder.

Фото 99.

Во время Гражданской войны в США было создано новое устройство — sounder, которое воспроизводило стук точек и тире, т.е. знаков кода Морзе, передававшихся телеграфным ключом на другом конце телеграфной линии, в которой был постоянно включен источник тока с напряжением 3-6 Вольт. Sounder постепенно вытеснял Register, у которого всё ещё было много приверженцев.
