Книга представляет собой интересный и прекрасно иллюстрированный обзор телеграфных ключей и экскурс в историю изобретения азбуки Морзе и первого в мире телеграфного ключа.
Это первая, без претензий на полноту, попытка закрыть «белое пятно» для русскоязычного читателя, которым была история кода и ключа Морзе.
Читателю подробно представлены пионеры телеграфной связи Джордж В. Конклинг, Джесси X. Баннел, Горас Г. Мартин, Теодор Р. Мак Элрой и другие. В книге даны и некоторые подробности о русском изобретателе телеграфа Павле Львовиче Шиллинге. Линия связи, на которой работал изобретенный им телеграфный аппарат, начала действовать в России за 5 лет до официальной демонстрации 24 мая 1844 года телеграфной линии в США.
Иллюстративным материалом книги послужила в основном коллекция ключей автора и сведения о них, на поиск и обработку (перевод) которых ушло несколько лет.
Перевод оригинальных текстов сделан автором в некоторых случаях с сокращениями или в виде пересказа.
Ключи, соединившие континенты. От Альфреда Вейла до наших дней - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:

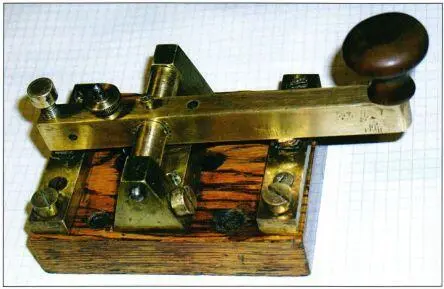

Ключ из комплекта телеграфного аппарата. 1920-е годы (фото 135).
Фото 135.
Германия
«NOVOPLEX».
Эти BUG (фото 136) выпускались в Германии до Второй мировой войны и после до 1960 года предприятием Charlottenburger Motoren und Geratebau — KG.
Фото 136.
Ориентирован в основном на радиолюбителей. Сверху на основании ключа в правом ближнем к оператору углу имеется ромб с логотипом национальной радиолюбительской организации «DARC» (Deutschen Amateur Radio Club). На изделиях довоенного выпуска на этом месте был знак «DASD» (Deutschen Amateur-Sende und Emfangsdienst). Во время войны деятельность «DASD» не прекращалась.
Известна также модель с защитной металлической крышкой (фото 136б.), вероятно, для случаев профессионального использования ключа, или крышка поставлялась как опция.
Фото 136б.
«Е. ZIMMERMANN» Leipzig, 1904.

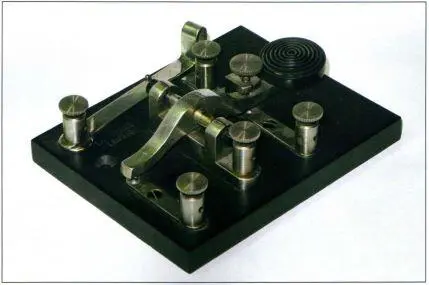

Представленное на фото 137 устройство было разработано и сделано фирмой «Е. Zimmermann» как коммутирующий элемент электромеханического комплекса, не имеющего отношения к связи. Он демонстрировался на выставке экспериментально-психологических аппаратов на конгрессе экспериментальной психологии, проходившем 18—21 апреля 1904 года в Лейпциге.
Это устройство может рассматриваться и как телеграфный ключ высокого качества.
Фото 137.
Baumuster Т. G. 2.

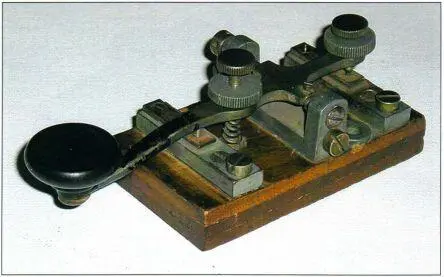

Ключ (фото 138) из комплекта телеграфного аппарата «DTW» — Deutsche Telephonwerke Gmbh». 1900-е гг.
Фото 138.
SF — Statt der Farbschreiber.
Такие ключи (фото 139) изготавливались предприятием «S F». В рамках эксклюзивного соглашения поставлялись Военно-морскому ведомству Японии для комплектации корабельных радиостанций.
На ключе имеется дата его изготовления 2.1.20, логотип «S F» и серийный номер 15776.
Фото 139.
Т.Т.-1.
Ключ из комплекта радиостанции FuGl. 1939 г. (фото 140).
Фото 140.
Widmaier Taste.

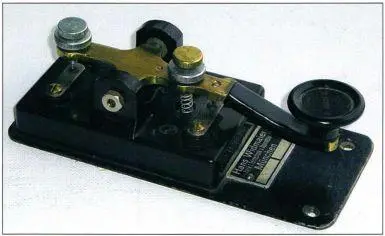

Ключи «Widmaier Taste» выпускались с 1940 года фирмой Hans Widmaier — Fabrik fur Feinmechanik und Apparatebau, Munchen (фото 141).
Фото 141.

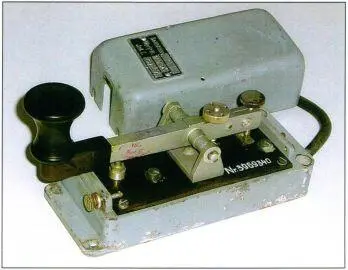

Имеются и две послевоенные модели «Widmaier Taste» (фото 142, 143).
Фото 142.
Фото 143.
МТ-3-Allei.
На фото 144 представлена модель 1938 года предприятия Einheits-Morsetasten und andere Bauteile fur die Nachrichtentechnik ALFRED LINDNER. Leipzig. Ha фото 145 представлены более поздние модели — 1947 год.
Фото 144.
Фото 145.
Paula — Taste Та. P.

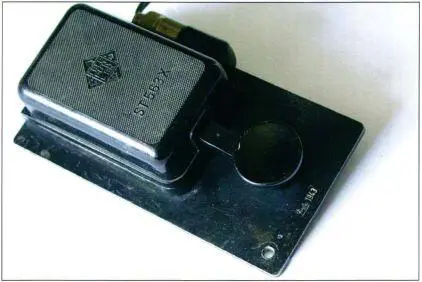

Ключ «Paula» фирмы Telefunken. Год выпуска изделия указан на металлическом основании «Preh 1943» (фото 146).
Фото 146.

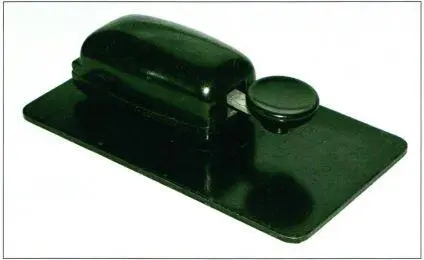

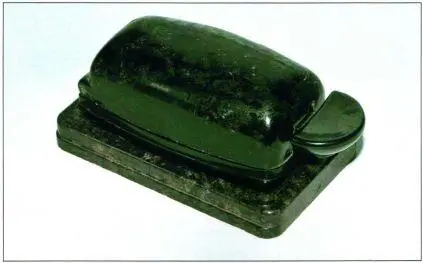

Ключи «MAUS»(«Мышь») (фото 147-149).
Фото 147.
Фото 148.
Фото 149.
Т-1 1934-1936 гг.

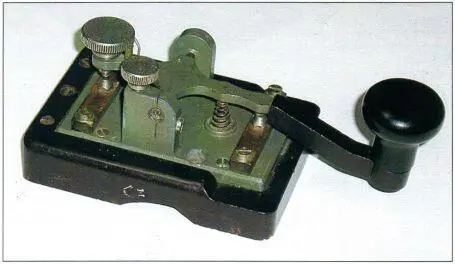

Ключ «Т-1» (фото 152) использовался с радиостанцией Fu G10 и другими. Ключи от Lorenz и Telefunken имеют смягчающие стук ключа контакты, впервые предложенные Siemens & Halske в 1871 году.
Фото 152.
«LORENZ».

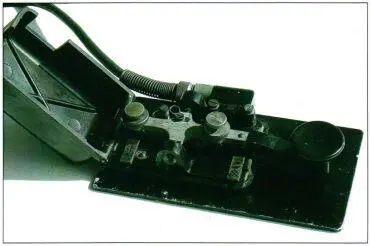

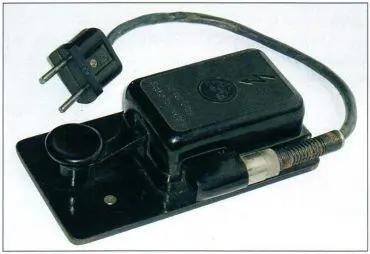

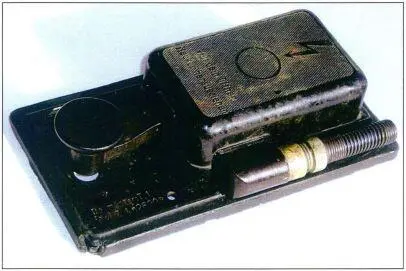

Ключи «LORENZ» (фото 153) выпускались во время Второй мировой войны. На тыльной стороне основания имеется буква D и знак вермахта — орёл со свастикой (фото 154).
Фото 153.
Фото 154.
Широко применялись во время Второй мировой войны как с носимыми радиостанциями, так и на транспортных средствах — танках, самолётах. Они использовались также с радиостанциями спецслужб, которыми оснащались диверсионно-разведывательные группы, действовавшие на территории СССР.
Junker (DRP).

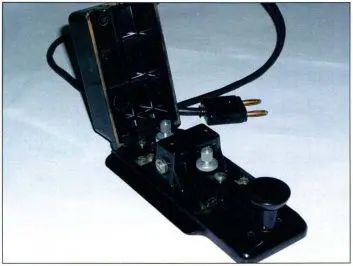

Ключи «Junker» (фото 150) использовались в комплектах радиостанций ВМФ — Kriegsmarine — в том числе и подводных лодок. На левой стороне основания имеется нацистский знак вермахта — орёл со свастикой. На верхней части основания ключа имеется индекс D.R.P. (Deutsch Reichs Patent). Всё это свидетельства того, что ключ выпускался в фашистской Германии.
На пластиковой ручке приведены такие данные: «34/9 Рh» — дата изготовления и материал Ph — Phenolharz — бакелит.
Фото 150.
Junkertaste М. Т.

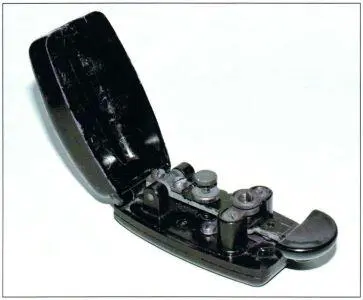

Ключ «Junkertaste М. Т.» (фото 151) очень высокого качества, как и все изделия от Junker. Полностью герметизирован в закрытом состоянии, пожаробезопасен. Использовался на флоте, почтовыми и специальными службами.
Фото 151.
«LORENZ». Модель 1945 г.
Фото 155.
Junker (DBGM).

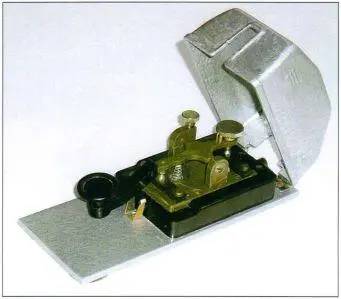

«Junker» модель 1936 года (фото 156). Такие ключи производятся и сейчас. Цвет крышки может быть серебристый или тёмно-зелёный.
Фото 156.
«Юбилейный ключ».
Ключ (фото 157) выпущен как сувенир по случаю 500-летия Почтовой службы Германии. Ориентирован, вероятно, на коллекционеров, хотя может использоваться и в практической связи.
