Перед окончанием подъема во избежание удара в момент соприкосновения платформ мачту необходимо удерживать за растяжки.

Подняв мачту и не ослабляя троса, закрепляют платформу с помощью болтов (рис. 8, дет. 14 ). Если мачта имеет небольшой наклон, положение ее можно исправить с помощью регулировки прокладками (рис. 8, дет. 11,15 ). Болты крепления при этом ослабляют, а прокладки только вынимают, после чего производят присоединение растяжек к якорям и их натяжение.

Токоотвод служит для соединения молниеприемника с заземлителями. Все соединения токоотвода должны быть сварными Частью токоотвода будет являться мачта с платформой. К ней приваривают токоотвод, идущий от заземлителей.

Для того чтобы приварка токоотвода к узлу мачты не разрушалась во время неоднократных подъемов и опусканий последней, рядом с местом приварки должно быть сделано двойное кольцо, как это показано на рис. 10-III. Диаметр токоотвода должен быть не менее 6 мм.

Заземлитель (в соответствии с ранее приведенным расчетом) должен состоять из трех электродов диаметром 12 мм, длиной 5 м, расположенных в заземляющем устройстве в ряд на расстоянии 5 м один от другого. Для сооружения заземляющего устройства необходимо откопать траншею глубиной около метра и длиной немного более 10 м. Для более легкого погружения в грунт концы электроводов отковывают на четыре грани, подобно сапожному шилу. А если необходимо пройти через твердые грунты (например, слой известняка), нужно приварить изношенное сверло несколько большего диаметра. Погружение электрода в грунт производят несильными ударами при постоянном проворачивании. После погружения конец электрода на длине 100 мм отгибают и к нему приваривают горизонтальный соединительный стержень.

Электроды также могут быть изготовлены в соответствии с рис. 12. Электроды этого типа вворачиваются в грунт с помощью забурника, приваренного к концу электрода. В процессе погружения происходит разрыхление грунта вокруг электрода, в силу чего контакт электрода с землею ухудшается.

Рис. 12. Стержневой электрод заземления:

1— стержень; 2— забурник

Отличительной особенностью сооружения молниезащитного устройства на металлической крыше является то, что она используется как молниеприемник. Все выступающие элементы строения, расположенные выше металлической крыши, должны иметь собственные молниеприемники, соединенные с токоотводом. Молниеприемник печной трубы представлен на рис. 13, телевизионная антенна, установленная на металлической мачте, должна иметь заземление (металлическую мачту присоединяют к токоотводу), а для предохранения радиоустройств следует устанавливать грозовые переключатели и искроразрядники. При приближении грозы следует прекратить прием и заземлить антенну.

Рис. 13. Токоприемник печной трубы:

1— печная труба; 2— крыша; 3— токоприемник

Металлическая крыша строения должна быть соединена с заземляющим устройством с помощью токоотвода, который прокладывают по коньку крыши и крепят к ней через каждые 15 м. Крепление токоотвода к крыше дома представлено на рис. 14.

Рис. 14. Крепление токоотвода к металлической крыше:

1— металлическая крыша; 2и 3— пластины крепления; 4— болты

Спуски токоотводов с крыши должны располагаться в таких местах, чтобы к ним не могли прикасаться люди (например, вдали от крыльца, прикрытые кустарником и т. д.).

Заземлитель, перед присоединением его к системе молниезащиты, должен быть испытан.

Для измерения сопротивления заземляющих устройств выпускаются специальные приборы: МС-08 и М-416. При отсутствии их можно измерить сопротивление при помощи амперметра и вольтметра. Схема измерения представлена на рис. 15.

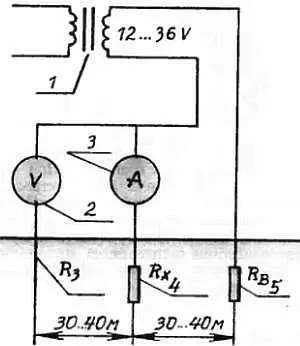

Рис. 15. Схема измерения сопротивления заземляющего устройства при помощи амперметра и вольтметра:

1— понижающий трансформатор; 2— вольтметр; 3— амперметр; Rз — зонд, Rx — испытуемое заземляющее устройство, Rв — вспомогательное заземляющее устройство

Как следует из схемы, кроме испытуемого заземлительного устройства, обозначенного R x, необходимо на расстоянии 40 м от него установить вспомогательный заземлитель R ви на таком же расстоянии зонд R з. Рекомендованные расстояния нужны для исключения взаимного влияния их полей растекания. В качестве зонда можно использовать небольшой штырь. Сопротивление заземлительного устройства определяется по формуле:

R x= V/ J,

где

V — напряжение, измеренное вольтметром; J — ток в цепи.

Точность измерения тем выше, чем больше сопротивление обмотки вольтметра в сравнении с сопротивлением зонда R з, поэтому рекомендуется применять электростатический вольтметр.

В бригаде, ведущей сооружение молниеотвода, необходимо выделить старшего. Каждый должен быть осмотрителен и заботиться не только о своей безопасности, но и о безопасности окружающих.

При сооружении заземлителя глубина траншеи не должна превышать 1 м, и основным требованием является размещение изъятого грунта не ближе 0,5 м от бровки. При рытье котлована под установку узла основания глубиною 1,2–1,7 м, стенки котлована выполняют с откосами.

При сооружении стержневого молниеотвода работы на высоте не предусматриваются. При монтаже молниеприемников и токоотводов на металлической крыше рабочий должен быть обеспечен монтажным поясом. Нижние концы приставных лестниц для подъема на крышу должны иметь упоры в виде острых металлических шипов, а верхние крепят к конструкции строения. Лестницы устанавливают с наклоном не более 75° и не менее 50° к горизонту. При выполнении газосварочных или электросварочных работ лестницы оборудуют площадками с ограждением высотой 1 м. Работать механизированным инструментом с приставных лестниц воспрещается.

Запрещается находиться под поднимаемым или опускаемым грузом. Нельзя применять трос, если одна из его прядей оборвана или на длине шага свивки число оборванных проволочек более 5 % или трос вытянут и изношен и его минимальный диаметр составляет менее 90 % от первоначального.

Электрифицированный инструмент значительно облегчает работу, но применение его имеет ряд ограничений.

Во-первых, он должен относиться ко II классу зашиты, то есть иметь двойную изоляцию (отличительное ее обозначение на корпусе — квадрат в квадрате). Его можно использовать в помещении и на открытом воздухе, но только тогда, когда возможность перемещения и выхода работающего не ограничены. В противном случае условия работы могут быть признаны особо опасными, и электроинструмент должен работать на напряжении не более 42 В.
