Скрытой электропроводкой называют такую, которая проложена внутри конструктивных элементов зданий (в стенах, полах, фундаментах, перекрытиях). При скрытой проводке также применяют трубы, гибкие металлические рукава в заштукатуриваемых бороздах, под штукатуркой.

Наружной электропроводку называют, если она проложена по наружным стенам зданий, под навесами и т. п., а также между зданиями на опорах (не более четырех пролетов, каждый из которых длиной не более 25 м) вне улиц и дорог.

Конструкция основных марок проводов и кабелей представлена на рис. 3, а на рис. 4 представлены их прокладка и крепление.

Рис. 3. Конструктивные схемы проводов и кабелей :

а — незащищенный провод; б — плоский провод без разделительного основания; в — плоский провод с разделительным основанием; г — шнур осветительный; д — кабель с тросовым проводом; е — кабель; 1— токопроводящие жилы; 2— изоляция; 3— разделительное основание; 4— оплетка; 5— несущий трос; 6— оболочка; 7— хлопчатобумажная пряжа; 8— бумажная лента

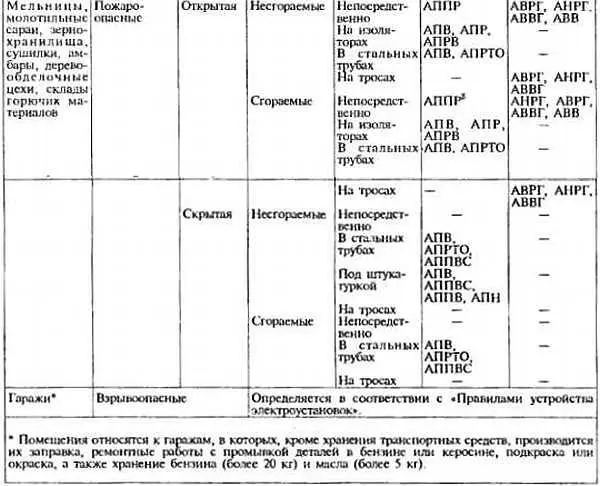

Примечания к таблице 3

При пользовании таблицей необходимо учесть следующие пояснения к ней (номера пояснений соответствуют номерам сносок, приведенных в таблице).

1. Открытая прокладка проводов, кроме АППР, непосредственно по деревянным и подобным им сгораемым поверхностям НЕ допускается. В случае необходимости такая прокладка должна быть выполнена по слою листового асбеста толщиной не менее 3 мм, при этом ширина асбестовой полоски должна выступать на 5 мм с каждой стороны провода.

2 Скрытая прокладка проводов непосредственно по деревянным стенам и перегородкам под слоем штукатурки выполняется с прокладкой слоя листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм; при этом асбест или намет штукатурки должен быть уложен по ширине асбестовой прокладки, асбест или намет и лука турки должен выступать не менее чем на 5 мм с каждой стороны проводки. По деревянным стенам и перегородкам, покрытым сухой гипсовой штукатуркой, провода должны прокладываться в зазоре между стеной и штукатуркой в сплошном слое алебастрового намета или между двумя слоями листового асбеста толщиной не менее 3 мм, слой асбеста или алебастрового намета с каждой стороны провода должен выступать не менее чем на 5 мм.

3. Прокладка провода марки ППР на тросах допускается только на подвесках для тросовых проводов (клицах), роликах или изоляторах.

4. В животноводческих помещениях при отсутствии в них установок по созданию микроклимата прокладка проводов в стальных трубах допускается только при подводках к электродвигателям.

5. Прокладка проводов во взрывоопасных помещениях и наружных взрывоопасных установках должна соответствовать ПУЭ.

6. При скрытой электропроводке по сгораемым стенам, перекрытиям и конструкциям винипластовые трубы должны прокладываться по слою листового асбеста или по намету штукатурки толщиной не менее 5 мм, выступающим с каждой стороны трубы не менее чем на 5 мм, с последующим заштукатуриванием трубы слоем штукатурки толщиной не менее 10 мм.

7. В животноводческих и пожароопасных помещениях открытая и скрытая прокладка проводов в пластмассовых трубах НЕ допускается.

8. В пожароопасных помещениях при открытой непосредственной прокладке по сгораемым основаниям для складских помещений применение провода АППР запрещается.

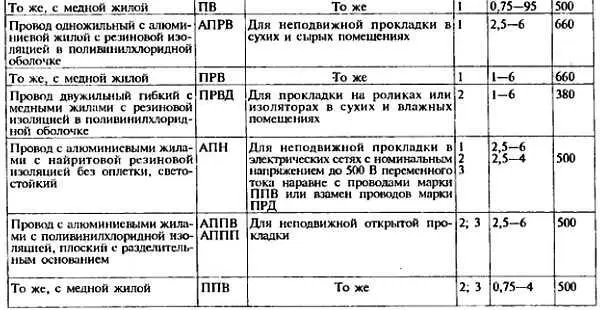

Кроме буквенных обозначений марок проводов и кабелей, имеются и цифровые обозначения, указывающие на число жил, их сечение и напряжение.

Пример. Марка кабеля АПВГ ЗФ4-660, что означает: кабель с алюминиевыми жилами с полиэтиленовой изоляцией в поливинилхлоридной оболочке, кабель трехжильный, сечение каждой жилы 4 мм, расчетное напряжение переменного тока 660 В.

Рис. 4. Крепление и прокладка проводов и кабелей:

1— провод; 2— гвоздь; 3— прокладка из листового асбеста; 4— хомутик; 5— пряжка; 6— рейка; 7— алебастр; 8— сухая штукатурка; 9— дрань штукатурная; 10— мокрая штукатурка; 11— гипсовый намет; 12— гвоздь, 13— шуруп; 14— кабель; 15— скоба; 16— пластмассовая скоба; 17—закреп; 18— труба

Примечание.Использование рекомендаций, изложенных в табл. 3 и на рис. 4, возможно только с учетом послетабличных примечаний.

Ниже мы приведем таблицу 4, в которой идет речь о прокладке и креплении проводов и кабелей. Порядковые номера соответствуют нумерации рис. 4.

Таблица 4

№ ∙ Прокладка и крепление ∙ Расстояние между креплениями в мм

1. Прокладка и крепление проводов АППР открыто по деревянным сгораемым основаниям — 200…300

2. Прокладка и крепление проводов (кроме АППР) отрыто по деревянным и подобно им сгораемым основаниям — 200…300

3. То же — 400

4, 5. Прокладка и крепление проводов по деревянным основаниям под слоем сухой штукатурки — 500

6, 7. Прокладка и крепление проводов по деревянным основаниям под слоем мокрой штукатурки — 500

8. Прокладка и крепление проводов по несгораемым основаниям под слоем сухой штукатурки — 500

9. Прокладка и крепление проводов по несгораемым основаниям под слоем мокрой штукатурки — 500

от 10 до 16. Прокладка и крепление проводов и кабелей, проложенных открыто по несгораемым основаниям — 500

17. Прокладка проводов и кабелей в стальных трубах — От 2,5 до 4 м в зависимости от диаметра

Небезынтересным для читателей будет узнать марки проводов, используемые при сооружении ответвлений от воздушной линии (табл. 5).

Защита электрических цепей от перегрузок и коротких замыканий

Большинство пожаров в электрических сетях жилых домов происходит от перегрузки электропроводки, коротких замыканий и перегрева мест соединений электрических проводов и кабелей.

Сечение проводов и кабелей должно соответствовать нагрузке, и каждая ветвь должна быть оборудована защитой с возможно более коротким временем отключения ветви при появлении перегрузки или тока короткого замыкания.

В качестве таких аппаратов защиты применяются плавкие предохранители и автоматические выключатели. Автоматические выключатели в эксплуатации более удобны, чем плавкие предохранители, так как они рассчитаны на многократное использование, а также использование их в качестве рубильников при нечастых отключениях и включениях.
