III — машины на номинальное напряжение не выше 42 В, у которых ни внутренние, ни внешние цепи не находятся под другим напряжением.

В зависимости от категорий помещений по степени электробезопасности возможность применения электроинструмента ограничена следующими условиями.

В помещениях без повышенной опасности: I класс — применение допустимо только с использованием средств индивидуальной защиты; II и III классы — применение возможно без использования средств индивидуальной защиты

В помещениях с повышенной опасностью и вне помещений: I класс — применение недопустимо; II и III классы — применение возможно без использования средств индивидуальной защиты.

Исключение: использование электроинструмента класса II при производстве строительно-монтажных работ предусматривается только при применении индивидуальных средств защиты.

В особо опасных условиях (колодцы, металлические сосуды и т. д.) применение I и II классов недопустимо; применение III класса возможно без использования средств индивидуальной защиты.

Исключение: использование электроинструмента класса III при производстве строительно-монтажных работ предусматривается только при применении средств индивидуальной защиты.

Переносная лампа должна быть электробезопасна. Патрон такой лампы укрепляется в специальной рукоятке из прочного электроизоляционного влагоустойчивого материала. Лампа должна быть закрыта стеклянным колпаком и предохранительной сеткой. Для нее применяют шланговые провода с двойной изоляцией (провода изолированы друг от друга и имеют общую дополнительную изоляцию от окружающей среды).

При проведении работ в помещениях без повышенной опасности используют переносные лампы на напряжение 220 В. При проведении работ в помещениях с повышенной опасностью и особо опасных помещениях применяют ручные электрические светильники с напряжением меньше 42 В.

При работе в особо неблагоприятных условиях должны использоваться светильники напряжением не выше 12 В. Внешний вид такой переносной лампы представлен на рис. 7.

Рис. 7. Лампа переносная

Ответвление от BЛ и ввод электропитания в жилое строение

Как было уже сказано, воздушная линия (BЛ), проходящая по улице, может быть однофазной или трехфазной. Подключение к электроснабжению от BЛ состоит из устройства ответвления от ВЛ и ввода его в дом, сарай и т. д. Ответвление от ВЛ к вводу — это участок проводов от опоры ВЛ до ввода.

Ответвление от воздушной линии состоит из траверсы (поперечной планки), прикрепленной на столбе BЛ, изоляторов, установленных на траверсе и на наружной поверхности строения (стене, крыше) и натянутых между ними проводов. На рис. 2, а представлены варианты присоединения ответвления к однофазно-трехфазной ВЛ. На опорах допускается любое расположение фазных проводов. Провода крепят на изоляторах траверс. Используют изоляторы типов ШН-1 и ШН-2 — фарфоровые и типа ТСМ-2 — стеклянные, представленные на рис. 8.

Рис. 8. Штыревые изоляторы для линий напряжением до 1000 В:

а— фарфоровый изолятор типа ШH-1; б— фарфоровый изолятор типа ШН-1м; в— стеклянный изолятор типа ТСМ-2

Расстояние между изоляторами по их осям должно быть не менее 20 см. Расстояние по вертикали между проводами разных фаз на опоре при ответвлении от ВЛ должно быть не менее 10 см. Расстояние от проводов до поверхности опоры, траверсы или других элементов опоры должно быть не менее 5 см.

Провода ответвления от ВЛ крепят к изоляторам, установленным на наружной поверхности строения. Последние крепят на крюках, ввернутых в деревянные стены, или закрепляют на специальном кронштейне в том случае, если стена каменная, как это показано на рис. 9 и 10.

Рис. 9. Крепление изоляторов ввода на деревянной стене

Рис. 10. Крепление изоляторов ввода на каменной стене

Для невысоких домов, у которых карниз расположен на расстоянии менее 5 м от земли, ввод осуществляют через трубостойки, представленные на рис. 11. В данном случае расстояние от провода до крыши должно быть не менее 1 м, а для плоских крыш — не менее 2 м. Конструкции трубостоек подлежат занулению.

Рис. 11. Вводы в здание через трубостойки:

а— ввод через стену; б— ввод через крышу

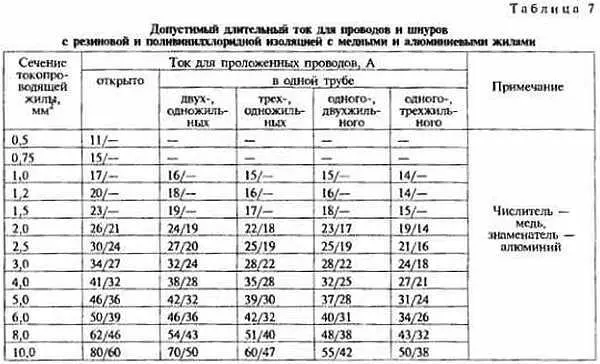

Для ответвления от ВЛ к выводам допускается применение изолированных и неизолированных проводов марок и сечений, указанных в таблице 9.

В районах с одноэтажной застройкой ответвление от ВЛ к выводам рекомендуется выполнять проводами с атмосферостойкой изоляцией. Длина ответвления от ВЛ к вводу должна быть не более 25 м. В том случае, если длина ответвления превышает 10 м, необходимо установить дополнительную опору. Для дополнительных опор используется пропитанная антисептиком древесина, у которой диаметр бревна в верхнем отрубе — не менее 12 см. Конусность бревна от верхнего отруба к комлю составляет 8 мм на 1 м длины.

При пересечении непроезжей части улиц ответвлениями от ВЛ расстояние от проводов до тротуаров и пешеходных дорожек — 3,5 м При невозможности соблюдения указанного расстояния должна быть установлена дополнительная опора.

Расстояние по горизонтали от проводов при наибольшем их отклонении от строения должно быть не менее:

— до балконов, террас, окон… 1,5 м;

— до глухих стен… 1,0 м

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м Расстояние между проводами ввода, а также от них до выступающих частей здания (свесы крыши и т. п.) должно быть не менее 200 мм. Расстояние от проводов при наибольшей стреле их провиса, при наибольшем отклонении от деревьев, кустов и прочей растительности должно быть не менее 1 м.

В ряде случаев (например, двухквартирный дом с входами в квартиры с торцов строения) от изоляторов, установленных на одной из торцевых поверхностей строения, необходимо проложить электропроводку до ввода, находящегося на противоположном торце. Проводка может быть проложена под карнизом строения или по чердаку.

Проводка, проложенная под карнизом, будет находиться в условиях, равноценных проложенной под навесом, что по условиям окружающей среды квалифицируется как «особо сырое помещение». Выше шла речь по подбору марок проводов и кабелей и способам их прокладки.

Этот вид электропроводки относится к виду «наружная электропроводка» и при ее выполнении незащищенными изолированными проводами должны быть учтены следующие требования: незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные; они должны быть ограждены и расположены на стенах строения таким образом, чтобы быть недоступными для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо). От указанных мест эти провода должны находиться на расстоянии не менее:
