Для того чтобы печь вышла топкой, хорошо и долго работающей, в ней исключительно важно правильное устройство сводчатого перекрытия и пода. В горизонтальных топливо сгорает медленно, и печь чуть нагревается. Поэтому под настилают с небольшим подъемом к задней стенке горнила, на 3–4 см выше шестка. При этом воздух активнее притекает к задней стенке, отчего топливо прогорает до конца и равномерно. А сваи ставят с еще большим подъемом к задней стенке, чем под Например, если высота горнила около устья 460–480 мм, то свод над подом поднимается у задней стенки на 500–520 мм. При таком строении свода горячие газы собираются в глубине горнила и все пространство прекрасно прогревается, особенно под.

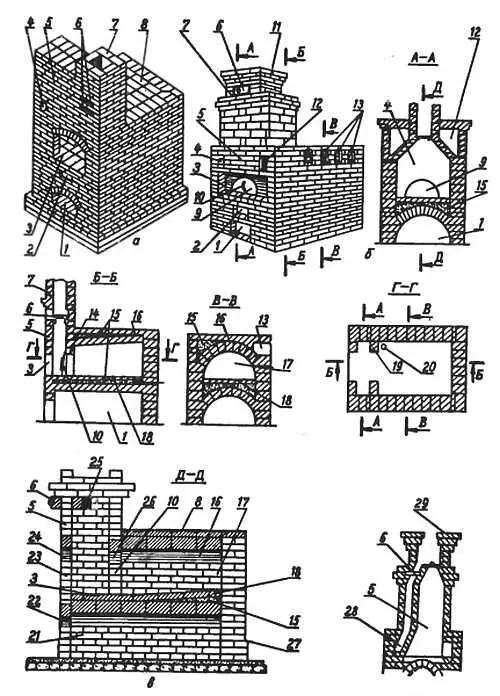

Рис. 9. Простая русская печь (без печурок и с печурками) и щиток:

а— без печурок; б— с печурками; в— разрезы печи: 1— подпечье; 2— ниша; 3— шесток; 4— душник; 5— щиток (чело); 6— задвижки; 7— дымовая труба; 8— пере крыша горнила; 9— заслонка; 10— устье; 11— разделка; 12, 13— печурка; 14— порожек; 15— засыпка; 16— свод; 17— топливник (горнило); 18— под; 19— щеки; 20— порсок; 21— подшесток; 22— арка подшестка; 23— топочный проем; 24— арка топочного проема; 25— хайло; 26— свод подпечья; 27— уступ кладки; 28— канал душника; 29— устье дымовой трубы

Призадумаемся, а зачем устье устроено в нижней части горнила, тогда как сверху расположена стенка? В этом тоже свой резон: создан газовый порог, благодаря которому под сводом выше устья задерживаются горячие газы. И тут они, сгорая до конца, отдают тепло печи.

Свод любой формы кладут одновременно с обеих сторон, начиная от пят, к середине, до тех пор, пока не останется промежуток меньше, чем в четверть кирпича. Сюда закладывают замковый кирпич, обмазанный с трех сторон глиняным раствором.

Оттоку тепла из горнила через устье создает преграду заслонка. Ею задвигают устье во время или после топки. Этот шит листовой стали или чугунный имеет форму устья и сверху закруглен, с ручкой посередине. Внизу к заслонке крепят лапки, тогда она устойчивей.

В варочной камере боковые и задние стенки делают в три четверти или в целый кирпич, стену переднюю — в половину кирпича. Так как свод сверху наклонен к устью, кладку над ним приходится выравнивать засыпкой. Для пода подбирают наиболее ровный и гладкий кирпич. Его укладывают на засыпку, которой заполняют колодец над настилом.

Над шестком для образования щитка или перетрубья камеры (кожуха, козырька) стенки кладут в виде опрокинутого ящика. Здесь скапливаются дым и горячие газы, отсюда они идут прямо в трубу.

Класть следует строго по порядовкам, с тщательной перевязкой швов. Первый ряд собирают из целого кирпича, второй — выводят колодцем — для образования подпечья. Третий, четвертый и пятый ряды повторяют второй. Здесь важно соблюдать перевязку швов. Свод закладывают с пятого до восьмого ряда, обязательно вытесывая пяты. По опалубке доводят свод до верха, с передней и задней сторон ставят его на стенки.

В восьмом, девятом и десятом рядах выкладывают стенку, в двух последних рядах устраивают холодную печурку. Одиннадцатый ряд продолжает предыдущий, он перекрывает печурку, только надо помнить о перевязке швов. Двенадцатый ряд определяет настилку пода, укладку кирпича на песок делают без глиняного раствора. В тринадцатом — шестнадцатом рядах обозначены закладка шестка, устья печи и варочной камеры — горнила. Стены ведут в три четверти кирпича (половина и четверть). Их не связывают между собой, а только перевязывают швы. В семнадцатом ряду полностью завершаются задняя стенка и устье по форме горнила. В восемнадцатом свод получает законченность, кладку в нем сочетают с тщательной перевязкой швов и установкой замкового кирпича.

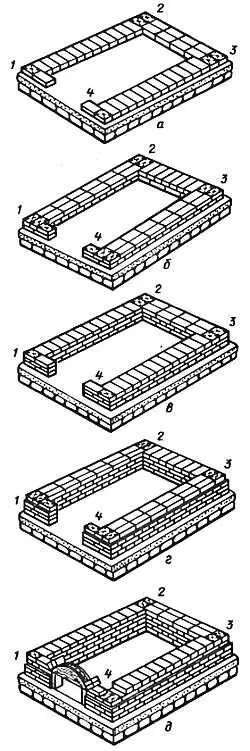

Рис. 10. Кладка основания и уступа

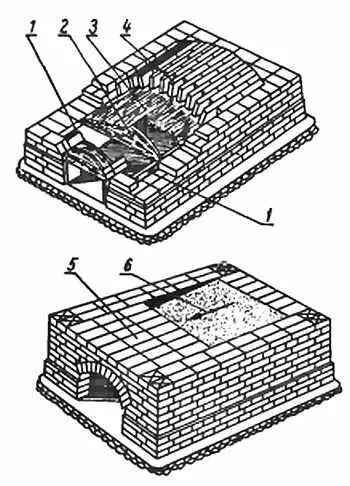

Рис. 11. Кладка 5—7-го и 10—20-го рядов:

1— прогон; 2— кружало; 3— опалубка; 4— свод подпечья; 5— шесток; 6— засыпка

Рис. 12. Перекрытие проемов печей и топливников над топочными дверцами:

а— кирпичной перемычкой в замок; б— кирпичной клинчатой перемычкой; в— аркой

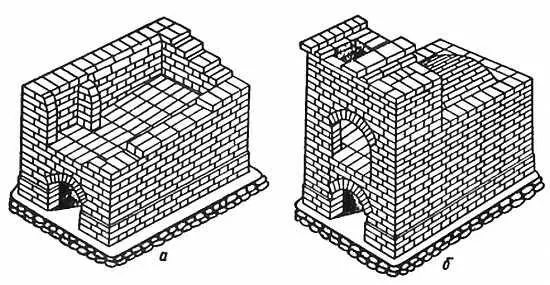

Рис. 13. Формирование горнила устья, топочного проема и щитка:

а— 17-й ряд; б— 25-й ряд

Девятнадцатый ряд, а он выложен в виде арки, перекрывает проем над шестком. С двадцатого начинают уменьшать отверстие над шестком, очень внимательно промеряют отвесом стенку. В двадцать первом ряду, опять же выполняя перевязку швов, повторяют последовательность ряда девятнадцатого и окончательно выравнивают кладку в двадцать втором ряду. Здесь еще больше уменьшают отверстие над шестком и закладывают самоварник. С двадцать третьего по тридцать второй ряд формируется перетрубье. В двадцать третьем ряду заканчивают кладку самоварника и ящика для сбора сажи. Все ряды выполняют по порядовкам, ставят две задвижки и устраивают канал дымовой трубы размером 26x26 см. Выше тридцать второго ряда начинается кладка трубы, в народе именуемой дымарем.

Очень важно правильно установить дымовую трубу. Различают насадные и коренные трубы и настенные каналы, или дымоходы. Для русских печей характерны насадные трубы. Их ставят непосредственно на самой печи, как бы в продолжение ее. Всего лучше вести коренную трубу с самого фундамента, рядом с печью. Насадная труба всей своей тяжестью опирается на массив печи. Она состоит из разделки у потолка, стояка на чердаке и оголовка трубы на крыше.

Разделкой, развязкой, распушкой или «холостой» кладкой называют прием разобщения печи или дымовой трубы с деревянной частью дома.

Началом трубы служит плоскость перекрытия дымохода вьюшкой или задвижкой. Задвижка состоит из движка, который ходит в пазах рамки. Рамку укрепляют в печной кладке и прижимают кирпичами. Вьюшка представляет собой рамку с отверстием и бортиками. Внутри отверстие закрывается блинком, а снаружи еще и верхней крышкой, которая захватывает бортики. Вьюшка в дымоходе с наружней стороны печи закрывается вьюшечной дверкой. Иногда ставят вьюшку, а над ней задвижку. Это удобно тем, что при топке печи можно регулировать выход газов. Скажем, с приоткрытой задвижкой сильнее нагреваются щиток или перетрубья.
