Рис. 10. Заточка и правка стамесок:

а, б— затачивание прямой стамески со стороны фаски и с лицевой стороны; в— положение ножа-косяка при затачивании на мелкозернистом бруске; г— правка полукруглой стамески на весу; д— оселки для правки резчицких стамесок

В столярном деле строгальный инструмент (рис. 11) всегда в почете. Только при помощи этого инструмента можно получить изделия с точными размерами самых разных профилей и форм с необходимой шероховатостью поверхности изделия.

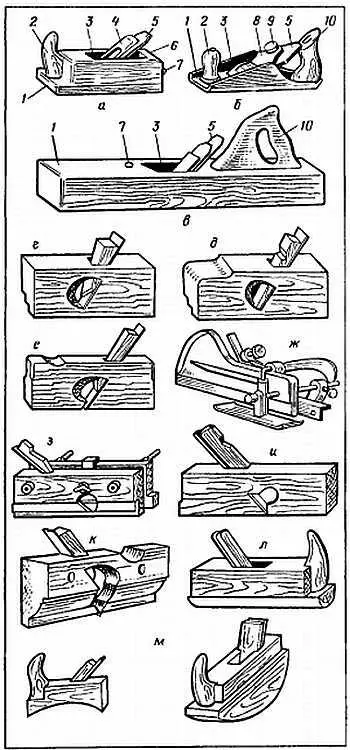

Рис. 11. Строгальный инструмент:

а — деревянный рубанок; б — металлический рубанок; в — фуганок ( 1— корпус; 2— державка; 3— леток; 4— клин; 5— нож; 6— упор; 7— пробка; 8— прижим; 9— винт; 10— ручка); г — отборник; д — фальцгебель; е — зензубель; ж — шпунтубель; з — грунтобель; и — штап; к — калевка; л — галтель; м — горбачи (с вогнутым и выпуклым дном)

У всех этих инструментов практически одинаковое устройство: деревянное (или металлическое) основание, нож и клин (или винт) для закрепления ножа в корпусе на определенную высоту (вылет) от подошвы инструмента. Вся разница этих инструментов в ширине и устройстве ножа, а также в профиле последнего.

Для грубых работ по первоначальному строганию материала используют рубанок — шерхебель. При работе от этого инструмента остается рифленый в виде неглубоких борозд след. Задача шерхебеля — снять основную массу материала, оставив необходимый запас для продолжения обработки другим инструментом. Для лучшего забора материала в леток инструмента нож шерхебеля делают полукруглым, а его вылет от подошвы 1–3 мм. Выравниваются борозды рубанком с прямой режущей кромкой ножа. Фуганок рассчитан на работу с большими по площади и длинными деталями.

Семейство рубанков-горбатиков — набор инструмента (обычно 2–3 рубанка) для обработки криволинейных поверхностей. Выборку четвертей (вдоль и поперек волокон) производят зензубелем. Калевки имеют лезвие и подошву инструмента определенного профиля, что при работе дает такой же профиль на материале.

Заточку ножей рубанков начинают на точильном круге (рис. 12) и продолжают на оселке (на точиле формируют лезвие, на оселке доводя его до необходимой остроты).

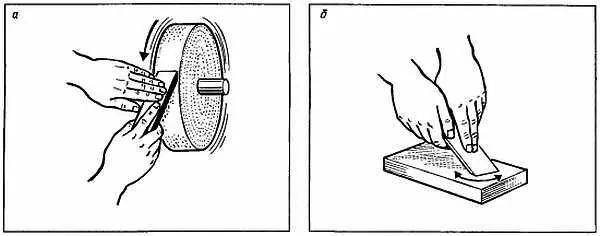

Рис. 12. Заточка ( а) и правка ( б) лезвий для рубанка

Сверлильные инструменты показаны на рис. 13. К семейству сверл относят и раззенковки.

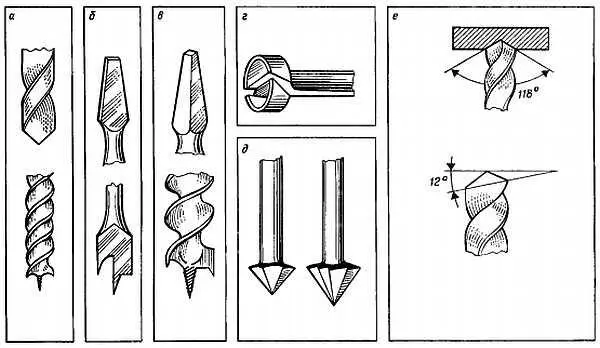

Рис. 13. Сверлильные инструменты:

а— винтовые сверла; б— перка; в— бурав, г— сверло с круговым подрезателем; д— раззенковки для дерева и металла; е— проверка правильности заточки по шаблону

Винтовые сверла с конической заточкой используют для сверления отверстий вдоль волокон древесины, а с подрезателем — поперек волокон. Отверстие большого диаметра высверливают с помощью перки . Глубокие отверстия получают бурав о м, неглубокие — сверлами , имеющими круговые подрезатели . Годятся для работы с деревом и сверла для металла. Приемы сверления коловоротом показаны на рис. 14.

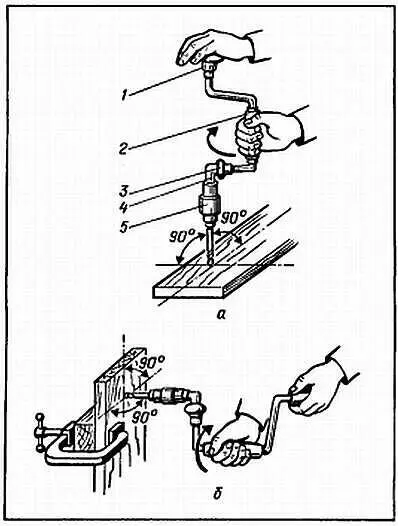

Рис. 14. Приемы сверления древесины коловоротом:

а — при горизонтальном положении детали; б — при вертикальном положении детали, зажатой струбциной ( 1— нажимная головка; 2— ручка; 3— кольцо переключения; 4— храповой механизм; 5— зажимной патрон)

Характерный представитель инструмента для зачистки поверхности древесины — цикля (рис. 15). Для сглаживания неровностей применяют напильники с крупной и мелкой насечкой и шлифовальные шкурки.

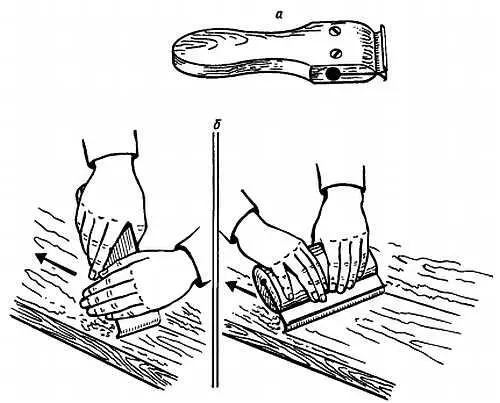

Рис. 15. Циклевание поверхности:

а— цикля серийного производства; б— самодельная цикля (узкая и широкая) и положение рук при циклевании

В арсенале реставратора должен быть вспомогательный инструмент: киянки, молотки, клещи, плоскогубцы, круглозубцы, ножи разной формы, шилья, отвертки, кусачки, паяльник, стеклорез (рис. 16).

Рис. 16. Вспомогательный инструмент:

1— металлическая линейка; 2— транспортир; 3— циркуль; 4— чертилка; 5— тиски; 6— драчевый напильник; 7— молоток; 8— плотничный топор; 9— клещи; 10— плоскогубцы; 11— слесарные ножницы; 12— разводный ключ; 13— ножовка по металлу; 14— зубило; 15— пробойник; 16— кернер; 17— отвертка; 18— стеклорез; 19— шпатель; 20— электропаяльник; 21— киянки с призматической и цилиндрической головками

Из инструментов для выполнения других работ следует упомянуть наборы для выполнения мозаичных (рис 17) и резчицких (рис. 18) работ, для гравирования дерева (рис. 19) и его отделки, а также некоторые медицинские инструменты ( шпатели, шприцы, скальпели ).

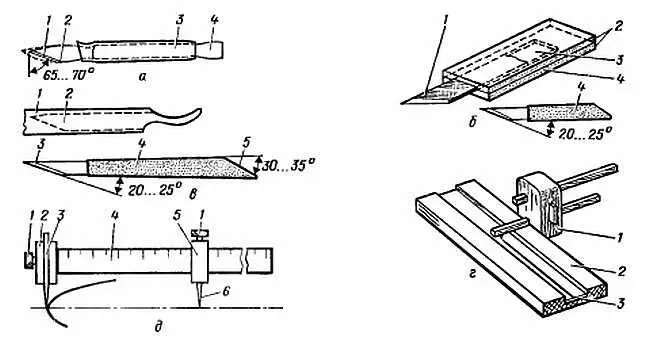

Рис. 17. Инструмент для облицовочных и мозаичных работ:

а — нож-скальпель ( 1— рабочая часть головки; 2— притупленная часть ножа; 3— изоляционная лента; 4— притирочный конец ножа);

б — нож-резец из обломка ножовочного полотна ( 1— ножовочное полотно; 2— пластмассовые пластины; 3— углубления для ножа; 4— притирочный конец);

в — нож-резец из лезвия опасной бритвы ( 1— лезвие опасной бритвы; 2— новая форма резца; 3— рабочая часть готового ножа; 4— деревянная ручка; 5— притирочный конец);
