Рис. 25. Расположение меток установки поршня первого цилиндра для установки момента зажигания: для двигателей МеМЗ (ЗАЗ); ВАЗ-2101, (-21011), — 2103, -2106; ВАЗ-2108, (-21083), «Москвич-240»; ГАЗ-24,-3102

Далее необходимо убедиться, что ротор установился против контакта крышки распределителя, соединенного проводом со свечой зажигания первого цилиндра. Затем следует ослабить затяжку болта крепления корпуса распределителя и повернуть корпус в направлении вращения кулачка прерывателя настолько, чтобы замкнулись контакты прерывателя. Момент замыкания определяют с помощью все той же контрольной лампы, подсоединив ее выводы к контактам прерывателя и массе. Затем включают зажигание. При замкнутом состоянии контактов она не горит.

Установка начала размыкания контактов.Для этого необходимо плавно поворачивать корпус прерывателя-распределителя против направления вращения кулачка до того момента, когда лампочка загорится. Затем, придерживая корпус рукой, завертывают болт или гайку крепления прерывателя-распределителя.

(В бесконтактных системах зажигания поворотом корпуса датчика-распределителя совмещают метки на роторе и статоре, как показано на рис. 26.)

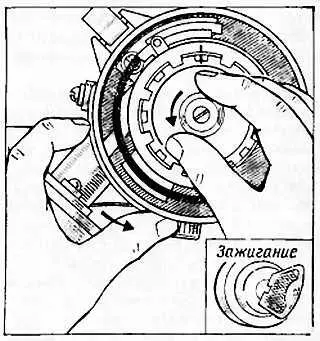

Рис. 26. Совмещение меток в датчике распределителя при установке зажигания бесконтактных систем зажигания

Установив на место ротор и крышку распределителя, провода подсоединяют к свечам зажигания с учетом направления вращения ротора и порядка работы цилиндров. Вставляют центральный провод в крышку распределителя от катушки зажигания (высоковольтный). Пускают двигатель и прогревают его до температуры 80–90 °C. Выбирают ровный горизонтальный участок дороги, разгоняют автомобиль до скорости 35–40 км/ч, включают прямую передачу и резко до отказа нажимают на педаль привода дроссельной заслонки. При правильной установке зажигания должны быть слышны детонационные стуки. Если стуков нет, следует увеличить угол опережения момента зажигания, для чего поворачивают корпус прерывателя-распределителя на одно деление шкалы угла поворота распределителя в направлении метки «+-», если детонационные стуки продолжительны, то следует повернуть в сторону метки «—»

Такую проверку установки зажигания следует производить при переходе с одной на другую марку бензина и при регулировке зазора между контактами прерывателя.

Следует помнить, что езда на автомобиле с неправильно установленным зажиганием (слишком ранним или слишком поздним) приводит к перегреву двигателя, потери мощности и прогару клапанов или поршней.

Свечи зажигания.На современных двигателях устанавливают неразборные свечи зажигания, отличающиеся одна от другой размерами, формой, материалом изоляторов, конструкцией электродов… На двигателе во время эксплуатации желательно устанавливать свечи, рекомендованные заводом-изготовителем, выпускающим двигатель.

Свечи зажигания маркируют буквами и цифрами, при этом первая буква обозначает резьбу на корпусе. Так, буква А означает резьбу М14х1,25, а буква М — резьбу М18х1,5. Следующее за буквой число или цифра указывает на калильное число, которое задается условными единицами: 8, 11, 17, 20, 23, 26. Чем больше калильное число, тем меньше длина теплового конуса изолятора и тем больше теплоотдача свечи, то есть она «холоднее»». Следующая за цифрой или числом буква обозначает длину резьбы: Н — 11 мм, Д — 19 мм. Если буквы нет, длина резьбы равна 12 мм. Последняя буква указывает на особенности конструкции свечи.

Например, марка свечи А17ДВ расшифровывается так: резьба М14х1.25; калильное число 17; длина ввертной части 19 мм; тепловой конус изолятора выступает за торец корпуса свечи.

Свечи дают полную информацию о работе двигателя и об условиях, в которых работают электроды. Если на изоляторе свечи имеется немного отложений светло-коричневого цвета и нет следов износа электродов, то это говорит о том, что все в порядке.

Когда корпус, изолятор и электроды свечи покрыты чернотой, то эта свеча попала на двигатель либо случайно, то есть не соответствует данному двигателю, либо не в порядке угол опережения зажигания (слишком позднее), либо требуется ремонт поршневой группы.

Свечи следует подбирать не вслепую, надо использовать рекомендации НИИавтоприборов. Для быстроходных двигателей, к которым относятся и двигатели ВАЗ, на которых стоят свечи А17ДВ, можно устанавливать свечи FE55P («Искра». ПНР), 14-L-7y, («Пал», ЧССР)? CLNY («Лодж», Великобритания), FM-14-175/2 (ГДР), N-11У («Чемпион», США), W160Т30 («Бош», ФРГ), ВР-6З (НЖК, Япония).

Свеча, имеющая светло-серый цвет налета и оплавленные электроды, говорит о слишком раннем зажигании и нехватке топлива.

Осмотр свечей необходимо проводить через каждые 10 тыс. км. Знайте, что изолятор стареет от времени, обращайтесь с ними осторожно, чуть перекосите ключ — изолятор поврежден. Необходимо, чтобы свечи были сухими, так как влага вызывает утечку тока и ухудшает работу двигателя. Электроды должны быть чистыми и с рекомендуемым зазором изготовителя двигателя. Очищать свечи можно только капроновой щеткой, желательно смоченной специальной жидкостью для очистки нагара свечей. Следует запомнить, что для регулировки зазора между электродами свечи нужно использовать круглый щуп, а не плоский.

После пробега 30–35 тыс. км свечи меняют на новые, также в это время следует заменить контакты прерывателя-распределителя.
