И. Туревский - Советы автолюбителям (Сделай сам №10∙1989)

Стартер.Двигатель начинает самостоятельно работать, если его коленчатый вал вращается с пусковой частотой (60—120 об/мин), при которой обеспечивается смесеобразование воздуха и топлива для воспламенения и сгорания.

На современных автомобилях применяют стартеры с электромагнитным включением и дистанционным управлением (рис. 19).

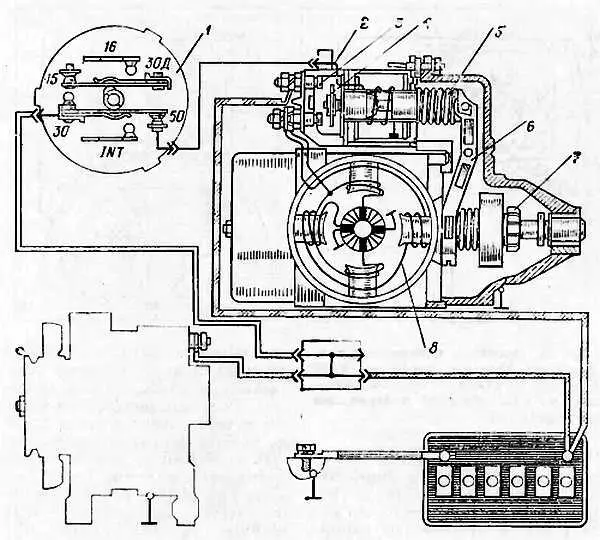

Рис. 19. Схема включения стартера:

1— контакты; 2— тяговое репе; 3— контакты реле; 4— пластина; 5— пружина; 6— рычаг; 7— шестерня; 8— обмотка

Принцип работы стартера заключается в том, что при замыкании контактов 1 по обмотке 2 электромагнита тягового реле протекает ток и якорь электромагнита втягивается, а соединенный с ним рычаг 6 перемещает шестерню 7 . Одновременно якорь давит на пластину 4 , которая в момент ввода шестерни в зацепление с венцом маховика, замыкая контакты 3 . Ток через замкнутые контакты 3 поступает в обмотку 8 электродвигателя, и якорь начинает вращаться.

После выпуска двигателя водитель выключателем контактов 1 разрывает цепь обмотки 2 и под действием пружины 5 размыкаются контакты 3 (пластина 4 отходит в исходное положение), а рычаг 6 возвращает шестерню 7 назад. На автомобилях ВАЗ (кроме 2108, 2109) устанавливаются стартеры СТ-221, выполненные по указанной схеме.

Если стартер отказывается работать, то на это имеются существенные причины, в большинстве своем не зависящие от самого стартера.

Так, может случиться, что при повороте ключа в замке зажигания якорь стартера не вращается и тяговое реле не срабатывает. Неисправность может возникнуть из-за окисления наконечников проводов или неплотного крепления их на клеммах аккумуляторной батареи, из-за тягового реле стартера, разряженности батареи или низкой температуры электролита в аккумуляторной батарее. Зачастую такая неисправность возникает из-за отказа замка зажигания (не замыкается цепь между штекерами 30 и 50) или отсоединения штекера 50 тягового реле или замка зажигания. Хуже, если произошло межвитковое замыкание в обмотке тягового реле или замыкание на массу. Придется снимать реле, а сделать это сложно из-за помех со стороны приемной трубы глушителя, гофрированного шланга воздухоочистителя да и экрана самого стартера. Необходимо отвернуть гайку с нижнего контакта тягового реле и отсоединить вывод обмотки стартера. Затем отвернуть гайки крепления тягового реле.

Прежде всего следует обратить внимание на состояние поверхностей контактных диска и болтов , так как из-за сильного ценообразования в момент разрыва тока при выключении электрической цепи происходит подгорание и окисление контактных поверхностей. Прежде чем разбирать тяговое реле, рекомендуют к штекеру 50 припаять проводок длиной 100–150 мм, чтобы во время сборки он помог поставить штекер на место. Окисленные и обгоревшие поверхности торцов головок контактных болтов и диска (или контактной пластины) зачищают надфилем или шлифовальными шкурками. При сильном износе головок болтов, диска или пластины их поворачивают на 180° вокруг оси, а пластину или диск переворачивают другой стороной.

Обрыв обмоток тягового реле обычно происходит в местах пайки концов обмоток. В случае обрыва втягивающей обмотки тяговое реле не будет срабатывать. При обрыве удерживающей обмотки втягивающая обмотка обеспечивает включение цепи стартера, но в момент замыкания контактного диска с торцами болтовых клемм эта обмотка закорачивается и тока в ней не будет. В результате возвратная пружина выведет шестерню из зацепления с маховиком, а пружина отключит контактный диск от болтов. В результате повторяющихся включений и выключений слышны характерные частые удары, напоминающие пулеметную очередь.

Обрыв обмоток определяют подключая их к аккумуляторной батарее. При проверке обмоток тягового реле от него отсоединяют клемму провода электродвигателя. При исправной обмотке якорь резко втягивается в реле (рис. 20). Для проверки удерживающей обмотки стартера СТ-117-А (устанавливается на автомобили АЗЛК) один провод от батареи подключают к корпусу, а другой — к клемме реле. При исправном состоянии якорь будет мягко втягиваться в реле.

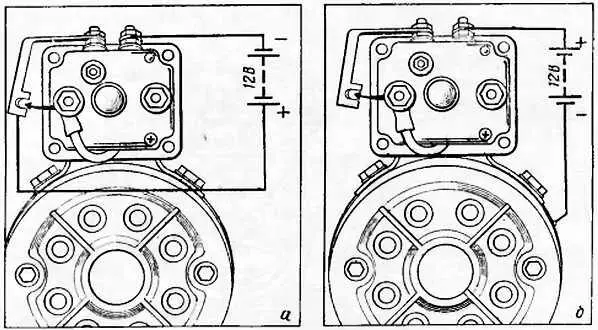

Рис. 20. Проверка исправности втягивающей обмотки тягового реле стартера СТ-117:

а— прямой полярностью; б— обратной полярностью на корпус

Другой причиной, вызывающей отказ работы стартера, может быть обрыв или межвитковое замыкание в обмотках якоря или стартера (о методах проверки и ремонта говорилось ранее)

Если после отключения стартера замком зажигания стартер не выключается, это чаще всего из-за замка зажигания, где штекеры 30 и 50 не размыкаются.

Проверить выключатель замка зажигания можно с помощью контрольной лампы (1–5 Вт, 12 В). Для этого от тягового реле стартера отсоединяют клеммный провод зажима 50 и подсоединяют его к лампе, а второй провод лампы закорачивают на массу. Поворачивают ключ замка зажигания в положение «стартер», и если при этом контрольная лампа загорится, значит замок зажигания исправен, если нет, то необходимо снять нижний декоративный кожух рулевой колонки и, убрав с контактной части замка зажигания провод со штекера 50, подсоединить контрольную лампу к штекеру 50 замка и к массе. Следует опять включить замок зажигания. Чтобы убедиться в неисправности замка, а не в повреждении провода, идущего от замка к тяговому реле. Если напряжение не подается на клемму 50, то провод можно подсоединить к клемме 16.

Иногда причина неисправности заключается в окислении контактов, и тогда их достаточно зачистить шлифовальной шкуркой и продуть сжатым воздухом. Если же контакты сильно обгорели, то необходимо заменить всю контактную пластику.

Если якорь стартера вращается, а коленчатый вал не проворачивается, то это скорее всего вышла из строя муфта свободного хода привода стартера. В этом случае стараются заменить привод стартера. Однако можно и попробовать произвести ремонт муфты свободного хода, правда, при этом придется разобрать стартер, снять муфту холостого хода с вала якоря, разобрать ее, разогнув завальцованный край обоймы. Обычно ролики, которые должны свободно перемещаться по выемкам, «зависают» в пазах из-за неровностей их поверхностей. При помощи шлифовальной шкурки ролики необходимо заполировать, смазать моторным маслом и собрать муфту, она надежно будет служить еще долгое время. Для того чтобы завальцевать край обоймы, на ней делают 10–12 треугольных вырезов и образовавшиеся зубцы загибают.
