Проверка диодов на пробой и обрыв внутренней цепи производится с помощью лампы мощностью 1–5 Вт, напряжением 12 В и аккумуляторной батареи. Исправный диод пропускает ток только в одном направлении, неисправный может вообще не пропускать ток (обрыв цепи) или пропускать в обоих направлениях (короткое замыкание). И хотя в инструкциях рекомендуется замена блока полностью, автолюбитель имеет возможность найти неисправный диод и заменить его, не прибегая к автосервису, если, конечно, имеется диод ВА-20.
При подключении лампы поочередно к диодам (рис. 16) в прямом и обратном направлениях легко найти неисправный и заменить его. Для замены отпаивают выводы поврежденного диода и аккуратно извлекают его из держателя, не допуская резких ударов по выпрямительному блоку. Затем зачищают место установки диода, обезжиривают контакты и припаивают новый диод. После припайки диода в схему его приклеивают эпоксидной смолой к держателю и устанавливают выпрямительный блок на корпус генератора.

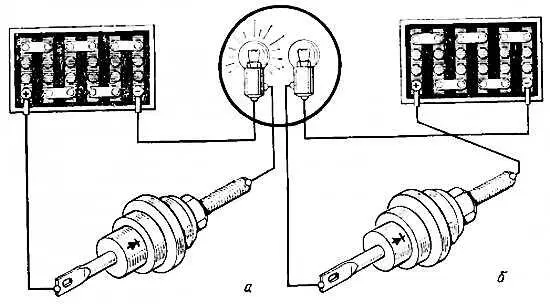

Рис. 16. Проверка диода включением в сеть:
а— правильной полярностью; б— обратной полярностью
На автомобилях Волжского автомобильного завода применяют генераторы Г-221 и более мощный Г-222 (комплектуют автомобили ВА3-2105 и ВАЗ-2107). Генераторы взаимозаменяемы по габаритным размерам, местам крепления, однако устанавливать на автомобиль, оснащенный генератором Г-222, генератор Г-221 нельзя, так как он не обеспечит необходимой мощности.
При замене генератора Г-221 на Г-222 следует:
— снять с автомобиля реле-регулятор PP-380, так как на генераторе Г-222 реле уже установлено заводом-изготовителем;
— обеспечить хороший контакт, а также хорошую изоляцию проводов, идущих к штекерам 67 и 15 регулятора напряжения.
Регулятор напряжения.Работа всей электросистемы автомобиля зависит от технического состояния реле-регулятора, его правильной и своевременной регулировки. Следует знать, что контактные регуляторы изменяют свои характеристики и требуют своевременного обслуживания, а электронные бесконтактные регуляторы, хотя и работают более надежно, требуют особой осторожности в обращении и грамотной эксплуатации.
Автомобили, оснащенные генераторами постоянного тока, комплектовались реле-регуляторами РР-24, которые состоит из регулятора напряжения, ограничители тока и реле обратного тока.
Подрегулировка реле-регулятора производится в том случае, если обнаружен перезаряд или недозаряд аккумуляторной батареи. Самая простая проверка работы реле-регулятора производится с помощью соединений между собой на 1–2 с выводов "Б" и "Я" или "Я" и "Ш". Для осуществления проверки между клеммой "Б" и положительным выводом аккумуляторной батареи включают контрольный амперметр. Если амперметр покажет зарядный ток только при смыкании выводов "Б" и "Я" реле-регулятора, то неисправно реле обратного тока. Если же амперметр покажет зарядный ток только при смыкании выводов "Я" и "Ш" реле-регулятора, то неисправен регулятор напряжения. Проводить эту работу нужно при включенных головных фарах и всех электроприборах, поддерживая среднюю частоту вращения коленчатого вала двигателя.
При максимальной частоте вращения вала генератора и силе тока, равной половине номинальной, напряжение генератора должно быть в пределах 13,5—15 В.
Ограничитель тока проверяют по силе тока, отдаваемого генератором. Если сила тока больше номинальной, то необходимо ослабить натяжение пружины ограничителя тока, отгибая рычажок пружины вверх.
Реле обратного тока проверяют с помощью вольтметра, подсоединенного к выводам "Я" и "М" реле-регулятора. Плавно повышая частоту вращения коленчатого вала двигателя, а следовательно, и якоря генератора, определяют напряжение, при котором происходит замыкание контактов реле. Если контакты замыкаются при повышенном напряжении, то следует уменьшить натяжение пружины якорька реле, отгибая рычажок пружины вверх.
Следует знать, что воздушный зазор между сердечником и якорьком в регуляторе напряжения и ограничителе тока можно изменять путем перемещения стойки неподвижного контакта.
Окисленные контакты зачищают мелкой шлифовальной шкуркой, а затем протирают капроновой тканью, смоченной спиртом или очищенным бензином.
Автомобили, оснащенные генераторами переменного тока Г-221, как правило, укомплектованы реле-регулятором PP-380 и реле контроля заряда аккумуляторной батареи РО-702, к которому подключают контрольную лампу; свечение лампы указывает на заряд батареи.
Проверку и регулировку реле РР-380 осуществляют по необходимости. Первоначально зачищают контакты реле, а затем проверяют и при надобности регулируют зазоры между якорьком и сердечником катушки (1.4±0.7 мм), а также между нижними контактами (0.45±0,1 мм).
Регулировка зазора между якорьком (рис. 17, а ) и сердечником катушки осуществляется отверткой после ослабления гайки 4 перемещением стойки 3 вверх или вниз. Зазор между нижними контактами (рис. 17, б ) регулируют смещением отверткой держатели нижнего контакта. Для увеличения напряжения увеличивают зазор между якорьком и сердечником, для уменьшения — наоборот, сохраняя при этом зазор в указанных пределах для нижних контактов. Повысить напряжение можно и с помощью пружины, увеличивая ее натяжение. Поэтому регулировку необходимо производить и пружиной, и зазорами (грубо — зазорами, тонко — пружиной).

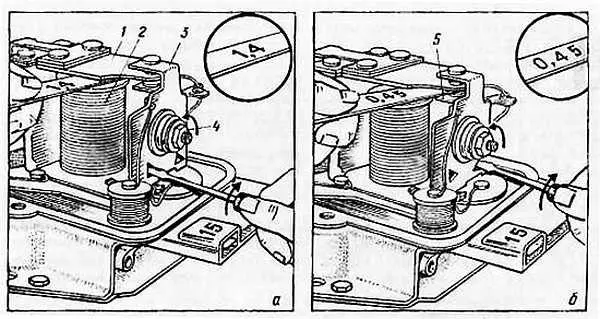

Рис. 17. Регулировка зазора между якорьком и сердечником ( а) и зазора между нижними контактами ( б) регулятора напряжения РР-380:
1— якорек; 2— сердечник катушки; 3— подвижная стойка; 4— гайка крепления стойки; 5— нижний контакт
Следует знать, что не всегда эта регулировка приводит к положительному результату с первого раза, поэтому следует набраться терпения и проводить эти операции до тех пор, пока не удастся достигнуть необходимого результата.
Вначале регулируют натяжение пружины при нагрузке 10 А. Затем проверяют напряжение при нагрузке 30 А. Напряжение должно быть в пределах 14.4±0.3 В. При этом нижний предел дан для нагрузки 30 А, то ость когда включены все потребители.
Основным источником информации об исправном состоянии системы энергоснабжения на автомобилях ВАЗ-2101, -2103, -2105 и 2121, а также и их модификаций служит контрольная лампа зарядки аккумуляторной батареи, подключенная к реле РС-702. Если появилась необходимость произвести проверку исправности цепи контроля заряда батареи (контрольная лампа не включается при включении зажигания) или в случае, когда контрольная лампа все время горит, следует:
