Г. Гончаров - Ваш друг велосипед (Сделай сам №07∙1989)

Советовать велосипедистам, чем обмотать трубу руля, бессмысленно: у каждого в этом деле свои привязанности. Хотелось бы только обратить внимание на самоклеящиеся пленки для дверей, шкафов, мебели. Нарезанные из такой пленки полоски шириной 20–30 мм позволяют создать на руле нарядное, легкое и очень стойкое покрытие, не загрязняющееся и не разрушающееся от ссадин и царапин.

Мы выбрали жесткое, так называемое чепрачное седло с покрышкой из толстой кожи. Седла, равноценные ему по удобству, изготавливаемые по новой технологии из пористых спецпластмасс, легки, хороши, но очень дороги, в обиход еще не вошли. Со своим седлом мы проигрываем пока в массе. Но и ее можно уменьшить, обратив внимание на тяжелый стальной и ненадежный замок седла. А зачем он такой? Наклон и положение седла для себя вы знаете. Переконструируйте сочленение седла с седлодержателем (подседельным штырем), исключив стальные детали, заменив и сам штырь дюралевой трубкой с толщиной стенки 2,5 мм. Одно из возможных решений задачи улучшения седла: рамку седла, включая и поперечную планку, изогнуть и штамповать из дюралевой полосы толщиной 3 мм, натяжной болт и гайки тоже сделать из дюраля, как и шайбы сочленения с подседельным штырем.

Основой конструкции замка будет теперь стяжка рамок седла и профилированных промежуточных шайб шпилькой через отверстие в трубке седлодержателя. Каждая из двух промежуточных шайб имеет с одной стороны паз под продольную рамку седла, а с другой стороны — паз по форме трубки седлодержателя. Угол между пазами определяет наклон седла к горизонтальной трубе, будьте внимательны при изготовлении этих шайб!

Для шайб подойдут обрезки дюраля толщиной 4 мм, диаметр шайб 28 мм. Стягивающая шпилька М8 из титана, хотя удовлетворительно работает и шпилька М8 из дюраля.

Сложная по конфигурации головка седла отштамповывается из алюминия, заклепки из алюминиевой проволоки.

Ваше седло получилось полукилограммовое, на уровне лучших мировых образцов.

Багажник велосипеда — чрезвычайно важная и нуждающаяся в первоочередном внимании часть велосипеда. Нельзя сказать, что предложенные промышленностью багажники безнадежно плохи. Они, безусловно, тяжелы, так как изготавливаются из низкосортной стали, но предназначенный им груз выдерживают. Полагается-то спортивному багажнику возить 4 кг, а дорожному — всего 7 кг. Но дело в том, что возить в походе обычно приходится существенно больше. Вот тут и сказывается другой их недостаток — слабость, ненадежность.

Умельцы доваривают к стойкам багажника косынки, упоры. Конструкция утяжеляется, но багажники ломаются по-прежнему, особенно в местах крепления.

Прежде всего выясним, сколько багажников следует иметь на велосипеде? На дорожной машине можно в дополнение к основному заднему багажнику поставить и небольшой передний. На спортивной машине ставить передний багажник, на наш взгляд, не следует, не дело превращать ее в конька-горбунка. Передний багажник будет выхолащивать основное качество спортивного велосипеда — его маневренность. При использовании спортивных велосипедов в туристских целях установка переднего багажника ведет к резкому возрастанию поломок переднего колеса, к тяжелым травмам, ибо переднему колесу на тяжелых дорогах и без того приходится трудно.

Давайте попытаемся сделать задний багажник легким, прочным, надежным и достаточно грузоподъемным. Легким — значит из дюралюминиевых трубок. Достаточны трубки с наружным диаметром 14 мм. Под руками всегда найдутся подходящие старые лыжные палки. Если грузовую поверхность расположим достаточно низко над колесом (щиток над задним колесом является заодно и несущей поверхностью багажника), то сохраним устойчивость велосипеда на ходу и легкость управления (рис. 9). Этому способствует низко расположенный центр масс, особенно когда основной груз размещается в боковых навесных сумках.

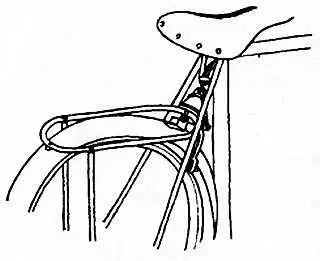

Рис. 9. Крепление багажника из дюралюминиевых трубок.

Надежность и прочность при большой грузоподъемности обеспечим рациональностью конструкции, особенностями которой является то, что:

1. Овальная рамка багажнике опирается на мостик подседельных стоек и притягивается к ним швеллерной дюралевой планкой и винтом М4—М5. Клещевой тормоз при этом переносится с задней стороны мостика на переднюю (рычаги клещевого тормоза полезно дополнить сдерживающими хомутами). Такое крепление багажника не позволяет ему раскачиваться и ломать стойки, а под воздействием груза ему некуда сползать ниже, так как он надежно лежит на перемычке-мостике.

2. Стойки трубчатые с запрессованными в них дюралевыми стержнями-окончаниями (стержни длиной 25 мм фиксируются в трубках сквозными алюминиевыми заклепками) скрепляются с рамкой багажника в торец винтами М3—М4, а точка крепления выбирается на 1/ 4расстояния от заднего края рамки, чтобы груз не прогибал ее в какой-либо части.

3. Нижние стержни стоек имеют торцевые пазы по толщине наконечников цепных (задних) перьев, на которые стержни опираются. Предусмотрены отверстия для сквозного винта, крепящего подпорки щитка к наконечникам цепной вилки. Таким образом, и здесь осуществляется крепление в торец, то есть нет элементов, работающих на сдвиг.

4. Задняя часть рамки багажника скрепляется со щитком, а стойки багажника и подпорки щитка скреплены у перьев (еще двумя точками щиток скреплен с рамой). Получается довольно жесткая конструкция.

Хорош такой багажник и тем, что не нуждается в покраске, не ржавеет, царапины легко заглаживаются наждачной бумагой.

Рамка — овальный контур — изгибается из трубки после разогрева до 400 °C и охлаждения водой. Сначала следует загнуть концы трубки, потом середину так, чтобы концы сошлись для соединения на стержне-буже. Дюралевый стержень в соединении нужно проклепать заклепками из алюминиевой проволоки и по центру на стыке трубок просверлить отверстие под винт для крепления к подседельным стойкам.

Дюралюминиевую трубку можно гнуть и без нагрева, только места, где намечается смятие, зажимать ручными тисками. В этом случае придется ограничиться одним изгибом, а задние прямые концы соединить стяжкой и оформить декоративно (рис. 10).

Многолетнее использование описанного багажника подтвердило полнейшую его надежность.

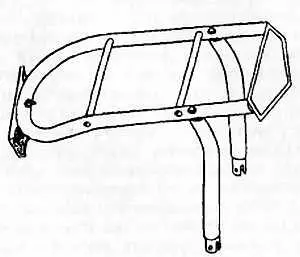

Рис. 10. Конструкция багажника из лыжных палок.

Щитки — наиболее заметная часть велосипеда, его визитная карточка. Заводские щитки — стальные, что и определяет их значительную массу. Для спортивных машин выбирается листовая сталь потоньше, но от этого страдает прочность, нередко в процессе эксплуатации велосипеда в них появляются трещины. А это опасно, так как разлом щитка на переднем колесе может привести к серьезной аварии.
