В качестве примера конструкция отдельно стоящего кирпичного гаража с вальмовой крышей приведена на рис. 4.1.1.1. Вальмовая крыша имеет четыре наклонные плоскости (ската). Стропила опираются на нижние прогоны и сходятся у конька. Расстояние между стропилами 40…50 см. Крыша может быть покрыта любым кровельным материалом, от глиняной черепицы до рубероида, укладываемого в два слоя. Коробка ворот состоит из прикрепленных к кладке двух стоек и перемычки.

На рис. 4.1.1.2 представлена конструкция примыкающего кирпичного гаража с односкатной крышей. Каркас гаража крепится к стене дома. Снаружи каркас обшивают вагонкой, а внутри — огнестойким материалом. Стропила крепят к нижнему и верхнему прогонам. Кровля — глиняная черепица или рубероид, укладываемые на обрешетку. Коробка ворот состоит из двух стоек и перемычки, выполняющей одновременно и функцию поперечной связи каркаса. К нижним концам стропил крепят карнизную доску, а к ней — опоры водосточного желоба.

Рис. 4.1.1.1. Отдельно стоящий гараж с вальмовой крышей

Рис. 4.1.1.2. Пристроенный закрытый гараж

Конструкция примыкающего каркасного гаража с односкатной крышей показана на рис. 4.1.1.3. Крепление каркаса к стене дома производят посредством мощной балки, на которую кладут стропила. В пазах стропил закрепляют прогоны. К прогонам привинчивают гофрированные листы из пластика, выступающие по краям примерно на 5 см. К нижним концам стропил крепят карнизную доску, а к ней — опоры водосточного желоба. Стойки каркаса гаража крепят к выступающим из фундамента и забетонированным в него стальным анкерам. На высоте порядка 60 см изнутри к стойкам крепят продольную связь, придающую каркасу дополнительную жесткость.

Рис. 4.1.1.3. Пристроенный карпорт

Рис. 4.1.1.4. Варианты соединения с домом крыши пристроенного гаража

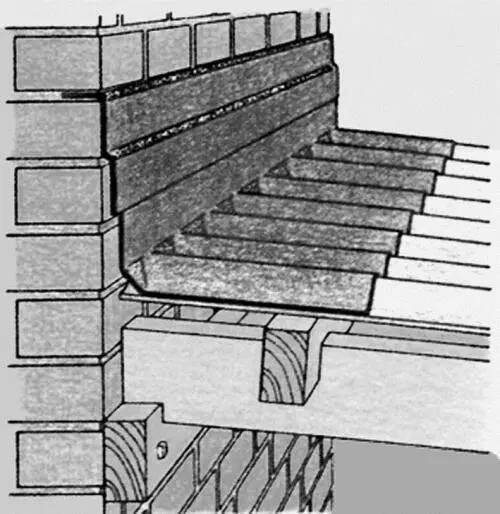

На рис. 4.1.1.4 приведены два варианта крепления каркаса крыши примыкающего гаража к дому. При соединении каркаса с кирпичной стеной стропила опираются на прикрепленную к стене мощную балку. Щель между кровлей (гофрированный лист из пластика) и стеной укрывают пластиковым фартуком, верхний край которого загибают и вставляют в паз между кирпичами.

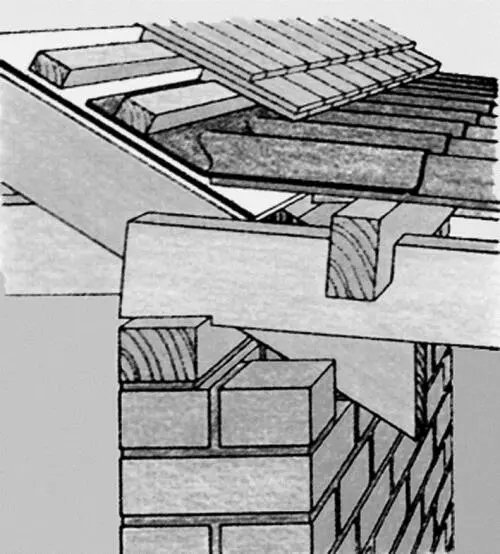

При соединении каркаса со скатом крыши дома в кровле дома удаляют не менее двух рядов черепицы. На открывшийся нижний прогон кладут стропила пристраиваемого гаража, концы которых затесаны на скос (для полного прилегания к прогону). Гофрированные листы кровли гаража вставляют под нижний ряд черепицы с последующим уплотнением щелей.

Теперь о компоновках гаражей. Именно компоновка определяется функциями гаража, которые на него возлагаются. Тут и наличие смотровой канавы, если гараж предназначен для ухода за автомобилем и его ремонта. Погреб, если таковой нужен. Стеллажи, полки или даже антресоли — для хранения всего необходимого (не обязательно связанного с автомобилем). Верстак (верстаки) — для различных работ и т. д. Все определяется потребностями.

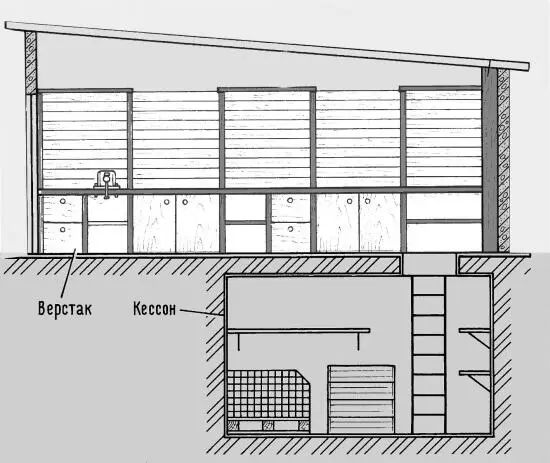

Рис. 4.1.1.5. Вариант компоновки гаража с погребом

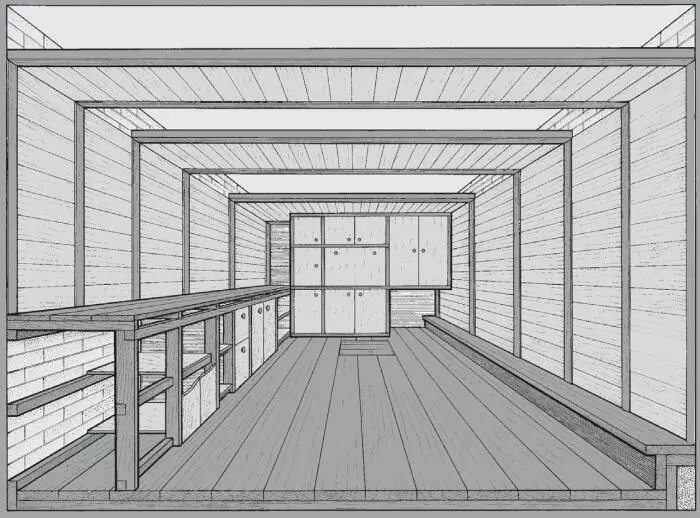

Рис. 4.1.1.6. Вариант компоновки гаражного помещения

Весомый вклад в компоновки гаражей вносит и наш менталитет, точнее, образ жизни в целых регионах, поскольку он в высокой степени определяет порядок использования гаража. И именно здесь в максимальной степени привносят свой вклад в гаражное строительство самодельщики. Вот что пишет об обустройстве своего гаража поистине «мастер золотые руки» В. Коровушкиниз г. Вологды.

Коробку гаража подрядчики делали из силикатного кирпича. Фундамент и обвязка выполнены из железобетонных свай. Сваи забиты на нужную глубину, а обвязка сделана на несколько гаражей, поэтому стены трещин не дают. Самому, да еще вручную, так не сделать.

Кессон (стальная емкость большого размера) я закопал в гараже так, чтобы горловина располагалась ближе к задней стене (рис. 4.1.1.5) и можно было лазить в него, не выгоняя машину, а вдоль задней стены — сделать встроенный шкаф (стенку). В пол кессона вварил патрубок. На него навернул вентиль. Когда кессон закопали, вентиль открыл, чтобы вода, если она будет, не выталкивала кессон, а затопила его. Поверх кессона установил рельс, концы которого завел под балки и расклинил. Горловина кессона была не очень высокой, а сам он закопан глубоко, поэтому горловину пришлось наваривать.

Горловину кессона я закрываю зимой только при температуре наружного воздуха –30 ° С и ниже. В нем имеется две вентиляционные трубы ∅ 100 мм, выведенные в подполье.

Для хранения картофеля и свеклы я сделал засек (овощехранилище). Пол его — деревянный, решетчатый и поднят на 30 см от основания кессона. Для установки закладных досок к стенкам кессона приварены направляющие. Стенки засека сделаны из деревянных щитов, чтобы изолировать овощи от железа. Вся конструкция — разборная и щиты такого размера, что их легко можно вынуть через горловину для просушки и дезинфекции. Летом щиты сушу, очищаю от земли металлической щеткой, обжигаю паяльной лампой и иногда мажу известью.

Для солений, варений, компотов и т. д. сделаны двухъярусные полки. Там же храню квашеную капусту, раскладывая ее в банки с полиэтиленовыми крышками. Капуста до следующей осени сохраняет свой первоначальный вкус. Морковь я мою, перебираю и укладываю в пластмассовые ящики, пересыпая каждый слой песком. Стараюсь укладывать ее так, чтобы корнеплоды не касались друг друга. Так она хранится до появления свежей, редко гниет, не прорастает и совсем не жухнет. Ящики опускаю в кессон и укладываю в штабель. Из брусков сделал ящики, которые опускаю в кессон и постепенно заполняю мелким картофелем.

Пол в гараже — деревянный из доски-пятидесятки. Переводы сделаны из швеллера, между полками которого заложил брусья 100 × 100 мм. Брусья пропитал горячим битумным лаком и скрепил шурупами со швеллером. Переводы расставил по местам, выставил по уровню, подкладывая под заплечики обрезки металла нужной толщины, и настелил пол.
