Само собой разумеется, что идея такого верстака может иметь самые разные воплощения, но, пожалуй, простейший для реализации является деревянная конструкция, реально изготовленный вариант которой (фото 4.2.4.1) и рассмотрим далее. Как видно на фото, рабочий стол верстака состоит из двух прочных (толщина 50 мм) досок, расположенных с зазором порядка 20 мм и закрепленных на капитальной стенке гаража. Указанный зазор предусмотрен для работы электроинструментом: пилой, лобзиком, дрелью и т. п.

Очевидно, что основная задача как раз и сводится к надежному креплению столь массивного рабочего стола к стенке, для чего, как известно, нужны соответствующие кронштейны. Кронштейны эти могут быть и металлическими, но попытка найти в магазинах что-либо максимально подходящее к нашему случаю, ни к чему не привела. Вот почему было решено сделать кронштейны деревянными, а для упрощения и ускорения соединения деталей использовать металлические соединительные элементы, выбор которых в настоящее время необычайно велик.

Монтаж (а параллельно и изготовление) кронштейнов начинается с закрепления на стене вертикальных элементов (фото 4.2.4.2), вершины которых у всех кронштейнов должны располагаться на одной горизонтальной линии. Соединение произведено саморезами. Далее к вертикальным элементам посредством металлических соединителей крепятся опорные (для стола) части кронштейнов, которые также должны быть горизонтальными и располагаться на одной горизонтальной линии (фото 4.2.4.3). На этом снимке (слева) виден и готовый кронштейн, сборка которого завершается установкой раскоса, который также может иметь различные варианты исполнения, и крепится посредством металлических соединителей.

Когда таким образом установлены все кронштейны, можно устанавливать и первую доску стола. Сами доски стола можно строгать, свободно положив их на кронштейны, после чего остается только закрепить их. Крепить можно шурупами снизу к опорным частям кронштейнов, а примыкающую к стене доску к стене же посредством металлических соединителей. Теперь можно обрабатывать материал длиной с весь гараж, а при открытых воротах гаража и большей длины.

Сложным в изготовлении этот очень удобный в работе верстак никак не назовешь и к материалу он непритязателен (фото 4.2.4.4).

Само собой разумеется, что при необходимости разгрузить стационарный верстак от различных инструментов и материалов просто необходимы расположенные близ него полки. Была сооружена такая полка (фото 4.2.4.5) и в данном случае, причем простейшим способом и буквально из бросового материала.

К специальному оборудованию отнесем самые разнообразные специфические устройства и приспособления, предназначенные непосредственно для обслуживания и ремонта автомобиля. Смотровая яма, а тем более подъемник, в гараже могут отсутствовать по многим причинам, а необходимость в осмотре нижней части автомобиля и каком-то ее ремонте тем не менее может возникнуть в любой момент. В качестве альтернативы отсутствующим яме или подъемнику придумано изрядное количество различных мини-эстакад. Понятно, что предоставляя различную степень удобства работы с автомобилем, они отличаются и разной сложностью изготовления. Естественно также, что сварные, например, конструкции требуют соответствующих оборудования и квалификации, а есть мини-эстакады, сооружение которых под силу буквально каждому.

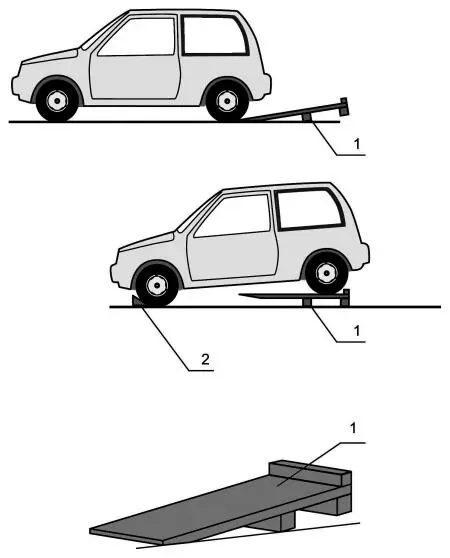

Рис. 4.2.5.1. Мини-эстакада «трапики»:

1 — трапик; 2 — упоры-колодки

Такова конструкция, которую можно назвать мини-эстакада «трапики». Она состоит из двух деревянных трапиков (рис. 4.2.5.1.), при въезде на которые передними или задними колесами соответствующая часть автомобиля приподнимается на определенную размерами элементов трапиков высоту. Эти размеры, строго говоря, определяются геометрическими характеристиками автомобиля и видами работ, которые можно производить с помощью такой мини-эстакады.

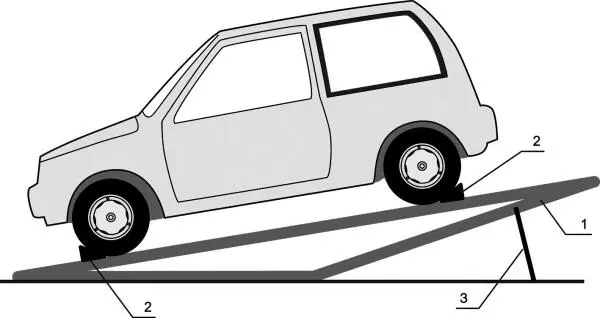

Рис. 4.2.5.2. Мини-эстакада «качалка»:

1 — эстакада; 2 — упоры-колодки; 3 — подставки-распорки

Конструкция трапика вполне ясна из рисунка. В частности его можно изготовить из доски толщиной 50 мм и брусков сечением 100 × 100 мм. В этом случае высота подъема составит 150 мм, что в целом ряде случаев может оказаться вполне достаточным.

С точки зрения эксплуатационных свойств конструкции очень важно, чтобы в свободном (не нагруженном) состоянии трапик опирался на поверхность пола своим передним концом и ближним к нему опорным бруском. Такое свойство обеспечивается либо положением этого бруска, либо утяжелением переднего конца, например, стальной полосой, которой можно дополнительно связать образующие трапик доски. Пользование такой мини-эстакадой также очевидно из рисунка. Принципиальным является то, что трапики под нагрузкой меняют положение из исходного наклонного в горизонтальное, что требует ограничения длины трапика, исключающего его контакт с днищем автомобиля (см. рис. 4.2.5.1).

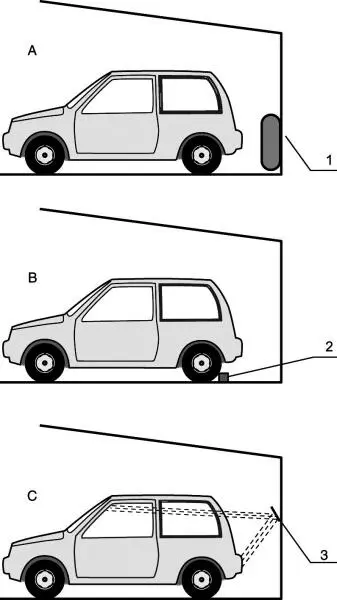

Рис. 4.2.5.3. Приспособления для своевременной остановки автомобиля при въезде в гараж:

1 — старая автомобильная покрышка; 2 — колесный упор-брусок; 3 — наклонно закрепленное зеркало

Эффективнее, но и сложней в изготовлении мини-эстакада «качалка». Она сваривается из двух расположенных по ширине колеи автомобиля идентичных рам, каждая из которых выполнена в виде равнобедренного треугольника из стальных швеллеров (рис. 4.2.5.2). Длина направляющих, естественно, определяется длиной автомобиля, а высота эстакады может составлять 500–600 мм. При въезде на эстакаду автомобиль желательно располагать так, чтобы его центр тяжести располагался как можно ближе к вершине равнобедренного треугольника, тогда подъем передней или задней частей автомобиля производится с минимальными усилиями. Очевидно, что в целях обеспечения безопасности проведения работ колеса автомобиля должны быть надежно зафиксированы на направляющих соответствующими упорами-колодками, а выбранное положение эстакады-качалки — подставками-распорками.

Каким бы ни был гараж, а он имеет ограниченные размеры. Следовательно, существует проблема точного позиционирования автомобиля в нем, особенно острая для начинающих водителей. Естественно, что наличие проблемы порождает и ее решения. Так, весьма нехитрые приспособления помогают вовремя остановить автомобиль при въезде в гараж. Это могут быть подвешенные на задней стене гаража старые автомобильные покрышки (рис. 4.2.5.3. А) или закрепленный на полу упорный брусок (рис. 4.2.5.3. В). Наклонно закрепленное на стене гаража зеркало (рис. 4.2.5.3. С) позволяет не только остановиться на заданном от стены расстоянии (стоп-сигналы или габаритные огни отражаются в настенном зеркале и видны в салонное зеркало заднего вида), но и в случае такой необходимости изменять его, меняя наклон зеркала (круче к стене зеркало — меньше расстояние).
