Под дрены роют траншеи шириной 0,4–0,7 м, стенки выполняют с откосами, что предотвращает их осыпание. Глубина траншеи зависит от положения выпускной трубы септика, но в любом случае дрены должны находиться выше уровня грунтовых вод не менее чем на 1 м. В связи с тем, что из-за недостатка кислорода ниже глубины — 1,2 м аэробных бактерий просто нет, оптимальная глубина укладки труб для систем с грунтовым дренажом — 0,5 м, максимальная — 0,8 м. Но чем глубже укладываются трубы, тем лучше. Трубы укладывают на слой гравия или щебня толщиной 10 см с уклоном: для песчаных грунтов — 0,003, для супесчаных — 0,002, для суглинистых — 0,001. Стыки между трубами сверху прикрывают кусками рубероида или полиэтиленовой пленки. В траншеи насыпают гравий или щебень (рис. 49), чтобы над трубами образовался слой не менее 5 см. После этого траншеи засыпают землей.

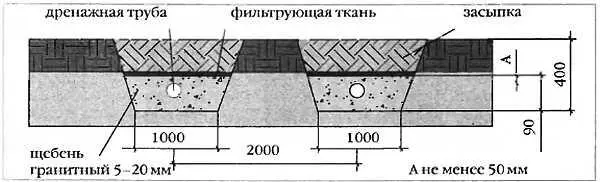

Рис. 49. Поле поглощения для песчаных грунтов

При подземной фильтрации разложение органических составляющих сточных вод происходит с участием кислорода, который попадает в дрены через вентиляционные стояки диаметром 100 мм, возвышающиеся над землей не менее чем на 0,5 м. Чтобы сократить число стояков, несколько дрен соединяют трубой и ставят на нее 1 стояк. Общая длина дрен зависит от количества поступающих сточных вод. При этом длина одного дрена ограничивается типом почвы и должна быть не более 10–20 м. Так, дрены длиной 10 м в песчаной почве хватит для отвода сточных вод от 1 члена семьи, при супесчаных почвах потребуется дрена в 14–17 м, при суглинистых — 20 м. Расстояние между параллельными дренами не менее 2 м. При использовании данного способа подземной фильтрации сточные воды остаются в месте выпуска: часть их усваивают растения, остальное проникает в нижележащие слои грунта, где проходят естественную доочистку.

При возможности организовать сток очищенной воды в ближайший водоем или овраг, а также в случае глинистых грунтов (рис. 50) применяют фильтрующие траншеи.

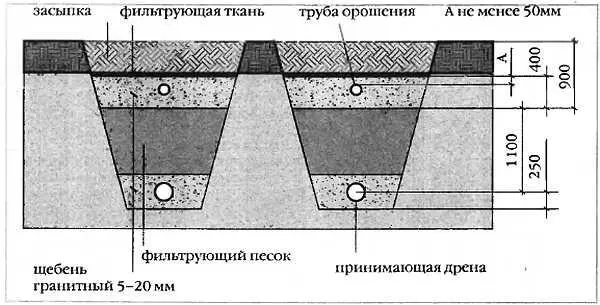

Рис. 50. Поле фильтрации дли глинистых грунтов.

Глубина траншеи зависит от уровня выпускной трубы септика, ширина — 0,5–0,7 м. Длина траншеи достигает 25–32 м и принимается из расчета 5–8 м на человека. Между траншеями оставляют промежуток в 2–3 м. На дно траншеи на гравийной подушке укладывают систему водосборных труб с уклоном 0,002-0,003 в сторону стока. Сверху трубы сначала засыпают гравием, потом крупнозернистым песком. Последний слой — обязательно из среднезернистого песка. Толщина каждого слоя 0,9–1,2 м. Сверху на гравийную подушку укладывают оросительные дрены из труб, через которые из септика поступают сточные воды.

Трубы накрывают рубероидом, толем или полиэтиленовой пленкой, чтобы защитить от поверхностных вод, и засыпают землей вровень с поверхностью. Расстояние водосборных труб от грунтовых вод выдерживают не менее 1–1,5 м. Диаметр водосборных труб должен быть в 2–3 раза больше, чем диаметр оросительных труб. Чем больше будет отверстий и пропилов на верхней половине водосборной трубы, тем меньше влаги из дренов пройдет мимо нее.

Очистные сооружения с полями фильтрации, основанные на естественных методах очистки, имеют ряд существенных недостатков: они занимают значительную площадь и имеют огромный объем земляных работ; применимы только на хорошо фильтрующих грунтах при низком стоянии грунтовых вод; периодически раз в 5–8 лет (в зависимости от интенсивности эксплуатации) сооружения подземной фильтрации необходимо откапывать, заменять или промывать щебень и заменять примыкающий к щебню слой грунта, потерявший фильтрующие свойства.

Если нет возможности соорудить дрены или фильтрующую траншею, то делают фильтрующие колодцы. Поглощающий колодец является слабым подобием грунтового дренажа. Это небольшое вентилируемое устройство предназначено для фильтрации малого количества сточных вод в проницаемых почвах. Их устраивают только при объеме сточных вод менее 1 м 3и только в грунтах типа песчаных и супесчаных. Данные грунты сами являются фильтрами, поэтому расстояние от дна колодца до фунтовых вод выдерживают не менее чем 1,2–1,5 м. Фильтрующие колодцы располагают не ближе 30 м от питьевых колодцев. В поперечном сечении фильтрующий колодец (рис. 51) может быть любой формы: круглой, прямо- или многоугольной.

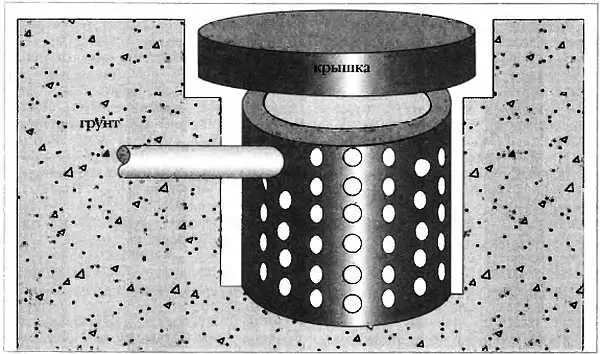

Рис. 51. Фильтрующий колодец

«Диаметр» такого колодца 1–2 м, глубина до 2,5 м. Стенки колодца делают из «дырявого» бетона или выкладывают из красного кирпича, бутового камня. Сточная вода в колодец поступает из септика. Ниже этой трубы стенки колодца делают водопроницаемыми, для чего в кирпичной или бутовой кладке чередуют слои на растворе и без него, желательно в стене оставить щели шириной в 20–50 мм. После возведения стенок в пазухи насыпают слой гравия, щебня или шлака толщиной около 0,5 м. Сам колодец также заполняют гравием на высоту не менее 1,2 м. В месте падения из трубы струи воды кладут лист пластмассы, бетонную плиту или что-то другое, что устранит размыв засыпки. При этом струя должна изливаться с высоты 0,4–0,6 м, чтобы при залповом сбросе жидкости в трубе не образовался подпор. Сверху колодец прикрывают крышкой, вентиляционный стояк обязателен. На один септик обычно строят 2–4 фильтрующих колодца.

Для летнего домика можно выбрать более дешевый вариант: устроить септик для стока мыльной (серой) воды из раковин и душа и использовать биотуалет. Это промежуточный вариант для тех, кто не хочет устанавливать дорогостоящую канализацию и вместе с тем желает, чтобы «отхожее место» было удобнее «нужника» — люфт- или пудр-клозета. Обустройство такой системы обойдется на порядок дешевле.

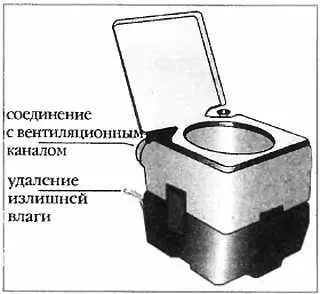

Рис. 52. Биотуалет

Принципиальные схемы систем анаэробной очистки (рис. 53–58).

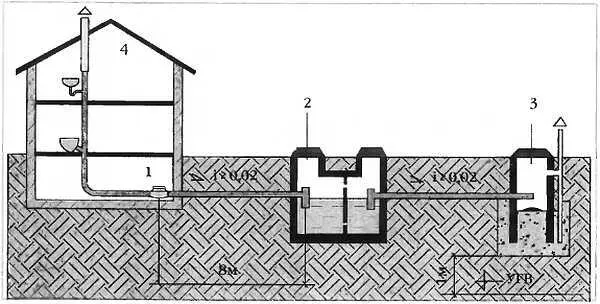

Рис. 53. Общая канализация с двухкамерным септиком и фильтрующим колодцем:

1— ревизия, прочистка; 2— септик; 3— фильтрующий колодец; 4— вытяжной стояк

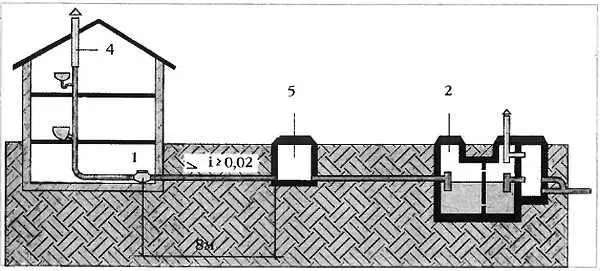

Рис. 54. Общая канализация со смотровым колодцем и двухкамерным септиком с дозирующей камерой:
