А. Савельев - Сантехнические работы. Канализация. Мелодии каменных узоров...(Сделай сам №2•2008)

1— ревизия, прочистка; 2— септик; 4— вытяжной стояк; 5— смотровой колодец; 6— дозирующая камера

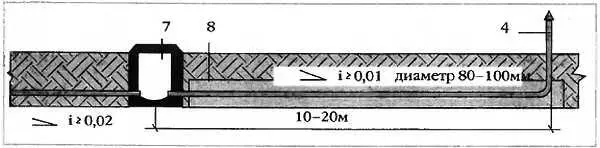

Рис. 55. Подземные поля орошения с распределительным колодцем:

4— вытяжной стояк; 7— распределительный колодец; 8— оросительная сеть (поля орошения)

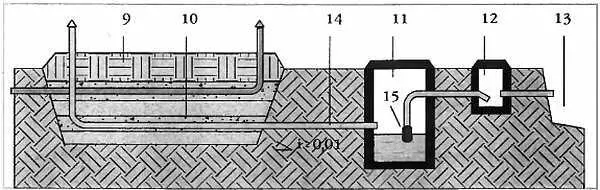

Рис. 56. Фильтрующая траншея или песчано-гравийный фильтр с насосной станцией перекачки, колодцем гашения напора и сбросом:

4— вытяжной стояк; 9— наносный грунт; 10— песчано-гравийный фильтр; 11— станция перекачки; 12— колодец гашения напора; 13— естественный водоприемник; 14— водоотводящая группа; 15— насос

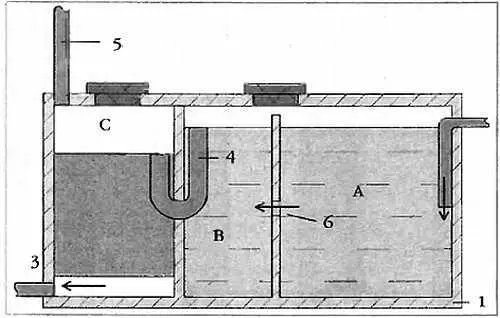

Рис. 57. Локальное очистное сооружение с биофильтром:

А, В— септик; С— биофильтр (с прикрепленной микрофлорой); 1— корпус метантенка; 2— подающий трубопровод; 3— трубопровод очищенной воды; 4— перелив; 5— вытяжная труба; 6— перепускное отверстие

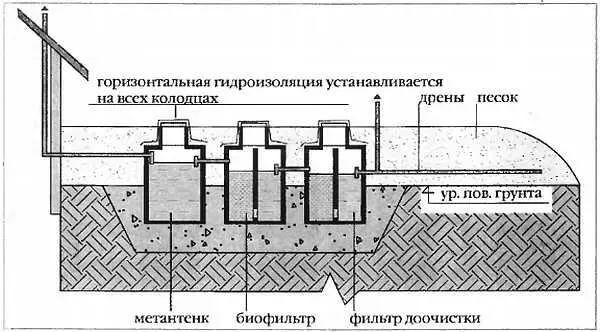

Рис. 58. Локальное очистное сооружение с биофильтром и выпуском очищенной воды при отсутствии дренажных канав и естественного понижения рельефа

Одним из эффективных путей очистки является устройство биофильтра с загрузкой из керамзита и шунгизита (с прикрепленной микрофлорой). Биопленка в этом случае образуется на поверхности загрузки, а процесс аэробного окисления происходит по мере просачивания через нее сточной воды. После глубокой очистки вода также поступает на сброс.

Принудительная аэробная очистка.У аэротенков самая высокая степень очистки сточных вод (до 99 %). Такую воду после получения разрешения местной СЭС можно сбрасывать в природный водоем. Степень очистки вод зависит от технологии очистного процесса и конструкции биореаклора (аэротенка или биофильтра). В аэротенке происходит более глубокая очистка, и он предпочтительнее биофильтра. Причем, чтобы сточные воды очищались еще лучше, хорошо иметь аэротенк с загрузкой (то есть с наполнителем, в котором «живут» бактерии). Загрузка повышает количество микроорганизмов, препятствует их вымыванию в экстремальных ситуациях (например, при большом единовременном объеме слива). Наиболее простой, надежной и малоэнергоемкой является пневматическая аэрация. Для введения в воду кислорода и поддержания активного ила во взвешенном состоянии его смесь аэрируется (продувается воздухом) со сточной водой. Подачу сжатого воздуха в этом случае осуществляют при помощи компрессора, который располагают в жилом доме и соединяют с установкой шлангом. В септике помимо традиционной обработки сточных вод весьма эффективно применяется анаэробный биореакгор — сооружение, в котором присутствует тот или иной вид загрузки (пластмассовые соты, ерши или др.). На загрузке закрепляются анаэробные микроорганизмы, осуществляющие гидролиз жиров, после чего сточные воды направляются на сооружения, осуществляющие их обработку в аэробных условиях. Затем сточная вода либо поступает на сброс, либо проходит дополнительную фазу глубокой аэробной очистки.

Осадок и плавающие вещества остаются в септической камере, а осветлённая вода для дальнейшей очистки поступает в аэротенк, в котором могут использоваться активный ил или биопленка. Для создания аэробных условий в сооружениях обычно требуется принудительное введение кислорода, так как поддержание нужной концентрации кислорода только благодаря естественной аэрации, при контакте поверхности сточных вод с открытым воздухом, потребовало бы слишком большого объема сооружений.

Наиболее полное представление о классическом аэротенке дает установка «Тверь» (рис. 59), предназначенная для глубокой очистки сточных вод.

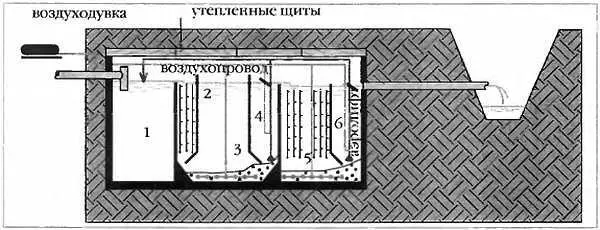

Рис. 59. Аэротенк «Тверь»:

1— септик; 2— биореактор; 3— аэротенк I ступени; 4— вторичный отстойник; 5— аэротенк II ступени; 6— третичный отстойник; 7— насосный отсек

Она имеет четыре ступени очистки, две из них — аэробные. Корпус изготовлен из легированной стали с многослойным покрытием эпоксидными грунтовками и резинобитумной мастикой, которые защищают металл от воздействия бытовых сточных вод.

Схема очистки такова: сточные воды сначала поступают в септик, где отделяются взвешенные вещества, потом в биореактор, там трудноокисляемые органические загрязнения преобразуются в легкоокисляемые. Затем они попадают в аэротенк I ступени и смешиваются с активным илом. В нижнюю часть аэротенка через загрузку из керамзита по аэраторам из перфорированных труб подается воздух. На загрузке образуется биопленка из микроорганизмов, совместно с активным илом она поглощает и окисляет загрязнения. Иловая смесь из аэротенка поступает во вторичный отстойник, откуда ил возвращается в аэротенк I ступени, а осветленная сточная вода отводится в аэротенк II ступени. Оставшиеся загрязнения очищаются биопленкой на ершовой насадке. На дне аэротенка [I ступени находится слой известняка, который, постепенно растворяясь в стоке, удаляет из воды фосфаты. После аэротенка II ступени воды попадают в третичный отстойник со сменным хлор-патроном (футляр с пористыми стенками, где содержатся хлорная известь и песок), также выполняющим функции обеззараживающего резервуара.

Несмотря на кажущуюся запутанность работы аэротенка всё довольно просто. Отстоявшаяся в септике вода поступает в аэротенк, где перемешивается с активным илом, взмученным сжатым воздухом. Находящиеся в активном иле вечно голодные и пьяные от большого количества кислорода микробы активно поедают органические остатки и своих вредных собратьев, они завтракают, обедают и ужинают поступающими органическими загрязнениями, вновь выделяя неорганические компоненты в виде ила. Так как процесс происходит довольно бурно, в этом резервуаре вода отстояться не может — верхние, осветленные слои перетекают в другой резервуар, где ил постепенно оседает. Поскольку в осевшем иле микробов-аэробов предостаточно, они снова проголодались и пока еще не погибли от кислородного голодания, их вместе с частью ила перекачивают обратно. Где они с удвоенной энергией опять начинают жировать, плодиться и размножаться. Остаток избыточного ила удаляют из сооружения различными способами. Он служит ценнейшим удобрением. В других резервуарах, куда перетекает очищенная жидкость, происходит дальнейшая доочистка стоков. Удаляются те вещества, которые не съели гурманы-аэробы, а они сами вместе с недобитыми микроорганизмами уничтожаются хлором. Объем камер аэротенка рассчитан таким образом, чтобы их освобождали от избыточного ила один раз в год, а то и один раз в три года. В некоторых конструкциях локальных очистных сооружений септик может быть заменен мусороулавливателем и дробилкой.
