Для красной меди угол заточки можно увеличить до 125°, для латуни и бронзы — до 130–140°, для алюминия и дюралюминия — до 140°. Удобнее затачивать сверла, закрепляя их в простейшей призме-державке, показанной на рисунке. Она состоит из двух деталей, изготовленных из стали. Державу с зажатым в ней сверлом кладут на подручник. Заточив одну сторону, державку переворачивают на 180° и затачивают другую сторону угла при вершине. С помощью дрели можно шлифовать и полировать, и даже удалять с поверхностей старую краску. Несложное самодельное приспособление для этих целей показано на нашем рисунке. Это державка, на которой в патроне дрели закрепляют абразивные, шлифовальные и полировальные круги.

Общий вид станка изображен на рис. 2.

Рис. 2

Рабочий стол-плиту 1 изготовляют из стали толщиной 10–15 мм. Она будет служить основанием. Несущую стойку Сделают из стального прутка диаметром 35 мм. Рабочую поверхность стойки после токарной обработки под диаметр 30 мм закаляют и шлифуют. Подвижная серьга легко скользит по стойке. Ее основные детали — две проушины 3, 5 и соединительная стойка 6 . В хомуте нижней проушины 3 закрепляют электродрель. Так как геометрические размеры дрелей разных фирм отличаются, то с имеющейся дрели необходимо снять сопрягаемые размеры: по ним определяют внутренний диаметр хомута А и расстояние В между центрами отверстий хомута и соединительной стойки (размеры С, Д и Е ). Верхнюю и нижнюю проушины изготовляют из стали толщиной 12–15 мм. Соединительную стойку делают из стального прутка диаметром 20 мм. Ее рабочую поверхность также подвергают закалке, а после термообработки шлифуют. На фиксаторе 4 предусмотрен хомут для фиксирования подвижной серьги на несущей стойке. С его помощью регулируют положение подвижной серьги, а значит, и закрепленной на ней электродрели по отношению к поверхности обрабатываемой детали. Фиксатор изготовляют из стали толщиной 12–15 мм. Возвратную пружину 7 устанавливают между фиксатором и верхней проушиной серьги. При сверлении серьга опускается вниз и сжимает пружину, которая своим нижним концом упирается в фиксатор. По окончании сверления пружина поднимает серьгу вверх, возвращая ее в первоначальное положение. Пружину изготовляют из рояльной проволоки диаметром 2–2,5 мм.

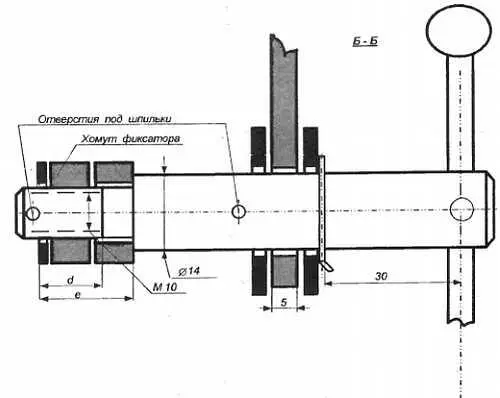

Ручка подачи состоит из двух частей 8 и 9 . Одной своей частью она шарнирно связана с фиксатором, а другой — с верхней проушиной серьги. Детали ручки делают из стали толщиной 5 мм. Для зажима хомутов из прутковой стали диаметром 14 мм вытачивают два винта 10 и 11 , а также короткие ручки крепления (на рис. 2, А ; 2, Б ; сечения А-А и Б-Б ).

Рис. 2, А

Рис. 2, Б

Из прутка диаметром 40 мм делают четыре опорных винта. С их помощью поверхность стола устанавливают строго горизонтально. Обе проушины серьги и фиксатор снабжены бронзовыми втулками, которые скользят по стальным каленым и шлифованным стойкам. Соединительная стойка 6 должна быть плотно посажена в верхнюю и нижнюю проушины серьги. После сборки станка на верхней стойке закрепите ограничительную шайбу гайкой. Как же следует работать на сверлильном станке? Вставьте дрель в отверстие нижней проушины и затяните хомут. В патрон дрели вставьте сверло нужного диаметра. С помощью фиксатора установите дрель на высоте, с которой удобней начинать сверловку детали. Нажимая на рукоятку, опустите серьгу, а вместе с ней и дрель, преодолевая сопротивление пружины. Величина рабочего хода серьги зависит от размера С между проушинами, когда витки пружины находятся в сжатом состоянии.

При изготовлении деталей и во время сборки станка необходимо, чтобы несущая стойка была плотно посажена в плиту стола, причем строго перпендикулярно. Отверстия под несущую и соединительную стойки должны быть соосны, то есть расположены строго по осям стоек и параллельно друг другу. Чтобы оси всех отверстий на проушинах и фиксаторе были совершенно одинаковыми, необходимо перед сверловкой верхнюю проушину, фиксатор и нижнюю проушину сложить в той же последовательности, зажать струбцинами и произвести все операции по сверлению, зенкованию и развертыванию отверстий в едином пакете, на одном сверлильном станке. Обработку стоек следует начинать с термической обработки — отпуска. Затем все рабочие поверхности обтачивают на токарном станке. Детали подвергают термообработке и окончательно обрабатывают на шлифовальном станке.

Это несложное приспособление пригодится вам для доводки, шлифовки, фрезеровки небольших деталей, требующих точности в изготовлении. Например, пропиливать шлицы или делать шпунты в деталях. Особенно это важно, когда деталей нужно сделать много и все они должны быть одинаковыми. При желании на приспособлении можно даже из обычных планок делать паркет — надо лишь увеличить габариты зажимов.

В зависимости от назначения приставку можно сделать побольше или поменьше той, которая изображена на рис. 3.

Рис. 3

Предположим, вам требуется снять фаску у планки. Вы фиксируете заготовку в скобах-зажимах ползуна, предварительно вставив в них прижимную планку (барашковые гайки плотно зажимают заготовку сверху, а прижимная планка и винты М6 — с торца).

Ползун установлен на направляющей штанге и может передвигаться по ней вправо и влево. В середине ползуна прикреплена планка с винтом М6. Это очень важная деталь: от положения установочного винта в планке зависит угол наклона заготовки (рис. 3, А и Б ).

Ниже направляющей штанги расположена еще одна. Назначение ее как раз связано с планкой, о которой мы только что упомянули: установочный винт упирается в нижнюю штангу и ограничивает поперечное перемещение ползуна с заготовкой. Ползун — основной узел приставки.

Обе штанги: и направляющая и упорная (нижняя) — установлены на П-образном кронштейне. Кронштейн крепят на винтах к плите, причем крепят подвижно. Чтобы снять определенный слой материала с заготовки, нужно либо ее подвинуть к фрезе или наждачному камню, либо сам режущий инструмент приблизить к обрабатываемой детали. В данном приспособлении деталь подают к камню. Поэтому и кронштейн закреплен подвижно на винтах, вставленных в прорези нижней поверхности кронштейна и плиты. А чтобы можно было снимать доли миллиметра, на приспособлении есть подающее устройство. Оно собрано из резьбовой шпильки, гаек, втулок, уголка и пружины. К нижней поверхности плиты приварен уголок со втулкой и зажимом. Благодаря этому узлу плиту можно придвинуть или, наоборот, отодвинуть от режущего инструмента — наждачного камня или фрезы. Думаем, нет надобности рассказывать, из чего сделана приставка и как ее собирать. Скажем лишь, что многое будет зависеть от того, какие трубки или стержни для направляющих вы найдете, ведь от их размеров зависят и многие другие размеры приставки.
