Работа с предлагаемым ручным токарным станком (рис. 6) оправдала себя на практике. Она дает отличный результат при обтачивании мелких деталей, удобна в эксплуатации и, главное, позволяет не нервничать, что шумом от нее доставляет неприятности соседям.

Станок рассчитан для обработки деталей длиной до 100 мм и диаметром до 50 мм. Для длинных поделок предусмотрен контрупор, короткие детали могут быть зажаты, как консоль, в патрон. Предусмотрены также два способа обработки: один из них, как и обычно, с опорой инструмента на переднюю опорную планку, другой — принципиально новый — с использованием для обтачивания деталей ножа с упором его конца в заднюю стенку коробки. Второй прием оказывается в ряде случаев более удобным, чем первый. Он заключается в следующем.

Нож зажат за черенок правой рукой и упирается кончиком в заднюю стенку опорной коробки таким образом, чтобы его лезвие имело направление, перпендикулярное оси вращения поделки. Дрель пускают в ход, нож поворачивают лезвием к древесине. Никакого срезания древесины при этом не произойдет: лезвие скользит по поверхности, оставляя узкий прорез. Убедившись в безопасности такого приема работы, можно перенести точку опоры кончика ножа, немного вправо так, чтобы нож оказался под небольшим углом к оси вращения поделки. Если теперь поворотом влево дать лезвию соприкосновение с древесиной, то древесина будет «атаковать» лезвие под некоторым углом: станет срезаться тонкая стружка. Легко опытным путем определить и угол наклона ножа и меру поворота лезвия, чтобы добиться нужной величины среза древесины. Такое положение режущего лезвия относительно вращающейся поверхности дает чистый, ровный срез.

Большой палец левой руки в это время постоянно находится на курке включателя и включает мотор (по мере необходимости) для работы короткими очередями на определенную длительность или скорость вращения. Конструкцию станочка легко понять из рис. 6. Можно лишь дать рекомендации по размерам опорной коробки и порядку ее изготовления. В приведенной на рисунке конструкции в качестве основной опоры использована металлическая стойка с хомутиком. Она продается в комплекте с некоторыми видами ручной дрели для привинчивания ее к верстаку. К этой стойке подгоняют сначала нижнюю доску шириной, равной размеру опоры стойки (70 мм), длиной около 170 мм и толщиной около 20 мм. Подгонка делается плотно, что даст устойчивость стойке. Затем через отверстие в стойке снизу карандашом очерчивают границу аналогичного отверстия на деревянной доске. Детали стягивают болтом с гайкой по возможности более близкого диаметра к отверстию (М10). Головку болта утапливают в древесине или простыми ударами молотка, если дерево мягкое, или врезают. Лишний конец болта после свинчивания снизу гайкой срезают ножовкой. Тремя гвоздями прибивают к выполненной доске вторую опорную боковую доску такой же длины и толщины, а также шириной около 95 мм (при забивании гвоздей упирайте детали в контргруз), а к ним с торца прибивают третью доску (95х90х20 мм), в которой затем засверливают отверстие для контрупорного винта, заменяющего заднюю бабку в обычном станке.

Чтобы найти центр этого отверстия, в дрель вставляют соответствующей длины карандаш и затем его подгоняют в патроне так, чтобы, слегка касаясь дерева, он мог очертить окружность при вращении патрона. Если вместо окружности появилась точка, надо, немного убрав в патроне карандаш, проверить повторным вращением, не является ли она результатом силового упора карандаша в древесину.

Подобрать из подходящей заготовки, заказать или нарезать самому контрупорный винт (длиной около 80 мм) — дело возможностей и инициативы мастера. Конструкция его может быть также различной: с головкой на конце (использовать болт, нарезав его до конца), с ручкой или со шлицом под отвертку (тогда его можно рациональнее использовать при меньшей длине).

Под винт сверлят в доске отверстие меньшего диаметра, винт ввинчивают в него с усилием, затем вывинчивают и получившееся отверстие с резьбой смазывают машинным, маслом. Острый кончик винта обтачивают сначала в тисках, для чего на него нужно навинтить две гайки, сжать их и поместить в зажим тисков, чтобы не зажимать винт непосредственно за резьбовую поверхность. После этого кончик винта надо отполировать вручную при помощи личного напильника и шкурки. Если он ввинчивается свободно, лучше применить контргайку с целью предотвратить его самоотвинчивание в процессе работы.

Переднюю опорную планку делают в последнюю очередь. Наиболее удачной после испытания в работе различных конструкций оказалась приведенная на рис. 7 поворотная планка.

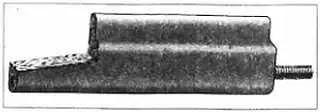

Рис. 7. Опорная поворотная планка

Планка выполнена из бука, верхняя опорная кромка ее (толщиной 5 мм) расположена на уровне оси вращения поделки. На передней грани сделана продольная округленная выемка для упора полусогнутого указательного пальца, когда во время обтачивания правая рука держит резец, опирая его о кромку планки.

С целью удаления или приближения опорной планки к поверхности обрабатываемой детали ее можно поворачивать относительно двух шарниров (слева — шуруп, ввинченный в планку через специально просверленное в металлической стойке отверстие; справа — металлическая шпилька М8, один конец которой ввинчен в планку, другой конец ее, несколько выступающий наружу через отверстие в торцевой доске коробки, снабжен гайкой-барашком). Завинчивая барашек, можно прижать планку к стенке коробки так, чтобы она могла с некоторым усилием поворачиваться рукой в процессе работы, но надежно удерживаться в заданном положении. Нижняя кромка планки округлена, чтобы ребра не мешали ее вращению. Понятно, что центры отверстий для шарниров планки должны быть удалены от поверхности нижней доски коробки на величину не менее половины толщины планки. Толщину планки (около 18 мм) выбирают, в свою очередь, так, чтобы обеспечить возможность засверлить отверстие под шпильку (для шпильки М8 отверстие сделано сверлом диаметра 7,2 мм). В торцевой планке коробки отверстие сделано диаметром 8,2 мм для свободного прохода в него шпильки. Выполняют шпильку и ввинчивают в тело планки по аналогии с упорным винтом. Для шурупа в планке нужно также предварительно просверлить отверстие, чтобы шуруп ввинчивался в него с незначительным усилием.

Описанный ручной станок может быть при необходимости и возможности привинчен к верстаку или столу, для чего нужно или стяжной болт взять длиннее, или привинтить коробку к столу струбцинкой, но использовать доску в качестве прокладки, вырезанную по форме основания станка.
