Наложив их на полотно, переведите контуры чертилкой на металл. Теперь сверлом — отверстие к отверстию — вы сможете вырезать черновые заготовки. Их еще надо обработать напильником и наждаком. Если полотно поддается обработке с трудом, отпустите его: нагрейте до появления на поверхности цветов побежалости и медленно охладите — лучше всего в противне с горячим песком. На мягком металле окончательно обработайте зубья ножа и гребенки (как показано на рис. 16, под углом 45°); высверлите необходимые отверстия под направляющие шайбы 21 для крепежа 22, 24, 25, 26 и только потом металл закалите; отшлифуйте рабочие поверхности. Для сборки всего приспособления вам еще потребуются: болты и гайки 9, 20, 22, 24, 25, 27 — они стандартные; направляющие шайбы 21, 23 — выточите их из бронзы; захват для приведения ножа в движение 15 — он выточен из инструментальной стали. В косилке возникнут неизбежные вибрации, поэтому все винтовые соединения контрятся пружинными шайбами. Последней деталью завершающей работы будет фасонный кожух 5 для защиты рабочих органов от пыли. Его лучше вырезать из листового дюралюминия толщиной 1–1,5 мм. Прежде чем приступать к работе, хорошенько смажьте все трущиеся детали.

Этот комбайн можно использовать и зимой и летом: зимой для того, чтобы чистить от снега дорожки, а летом — косить траву. На рисунке представлен зимний вариант. Летом с комбайна снимают агрегат для уборки снега и на место малой звездочки устанавливают нож, как у газонокосилки.

Снежный комбайн.Комбайн способен убирать не только свежевыпавший рыхлый снег, но и слежавшиеся сугробы, плотные наметы, а если позволяет мощность электродвигателя, то и крепкий наст — схваченный морозом мокрый снег. Устроен комбайн просто (рис. 17).

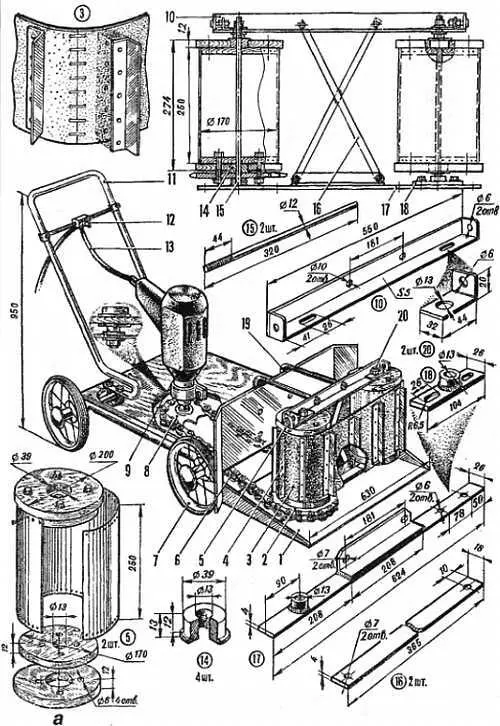

Рис. 17

Тележка с электрическим приводом и навесной снегоочистительный агрегат, состоящий из двух барабанов, связанных между собой рамой и транспортерной лентой с зацепами, скреперный нож со шитом, кронштейны — вот его основные узлы.

Ходовая часть. Тележку 7 можно собрать из труб, уголков, фанеры и колес от детских колясок или велосипедов. Примерные размеры ее: 800х400 мм. Можно использовать ходовую часть отслужившей свое детской коляски. Сначала укрепите на тележке толстую фанеру, а потом и ручку 11 , согнутую из трубы диаметром 18–20 мм — ходовая часть готова.

Главный узел — рабочий орган. Он собран из барабанов 5 , осей 15 , втулок 14 , транспортерной ленты 3 с уголками-зацепами 4 , рамы (детали 10, 16, 17, 18, 20 ), кронштейнов 19 и скреперного ножа 1 .

В качестве корпуса барабанов 5 (рис. 17, а ) можно использовать большие жестяные банки, например, из-под томатной пасты, вырезав в них крышку и днище и установив вместо них две пары деревянных кругов. Если таких банок нет, то из фанеры толщиной 12 мм или широкой доски вырежьте восемь дисков: четыре внешних диаметром 200 мм, четыре внутренних диаметром 170 мм. Скрепите их попарно шурупами или болтами М5. К нижним дискам одного из барабанов прикрепите теми же болтами большую (педальную) велосипедную звездочку 2 , предварительно вставив в них втулку 14 . От листа кровельного железа отрежьте полосу шириной 250 мм и длиной, равной окружности внутреннего диска: к нему на гвоздях или шурупах эту полосу и будете крепить. Сверху вставьте в барабан еще одну втулку 14 . Второй барабан собирают так же, как и первый, но без звездочки.

Барабаны устанавливают на раме, которую собирают из верхней поперечной балки 10 , нижней опорной планки 17 с подпяточными втулками и уголком для соединительной крестовины 16 .

Балку изготовьте из дюралюминиевого или стального уголка сечением 35х35 мм. Укоротите концевые части боковой полки уголка на 35 мм, в нижней полке выгните торцовые площадки под натяжные болты М5. Затем проделайте в уголке пазы размером под диаметр 13 мм и длиной 26 мм. Пазы нужны для того, чтобы можно было натягивать транспортерную ленту. Для этой же цели нижнюю втулку ведомого барабана устанавливают на планке 15 подвижно, а на верхние концы осей барабанов крепят натяжные уголки 20 . К торцовым площадкам поперечной балки уголки 20 натягивают винтами М5х65 мм.

Транспортерная лента 3 соединяет барабаны. Для нее вам потребуется резинотканевая полоса и дюралюминиевые уголки 4 сечением 25х25 мм. К ленте их присоединяют заклепками с плоской головкой и шайбами. Стык ленты можно сшить капроновой толстой ниткой или соединить металлическими скрепками, выгнутыми из стальной проволоки диаметром 1,5–2 мм.

Следующий немаловажный узел — скреперный нож 1 . Его можно согнуть из дюралюминиевого листа толщиной 1,5–2 мм. К нижней поверхности скреперного ножа, на расстоянии 250 мм от линии продольного сгиба, приклепывают опорную планку. Габаритные размеры его зависят от размеров готового рабочего органа. Поэтому к изготовлению ножа приступайте после того, как барабаны будут окончательно собраны на раме.

И, наконец, последние детали — кронштейны 19 , на них навешивают рабочий орган комбайна. Их можно изготовить из дюралюминиевого или стального уголка сечением 30x30 мм или согнуть из стального прутка диаметром 12 мм. Сгибайте и отпиливайте заготовки по месту, после установки электродвигателя и предварительной сборки рабочего органа.

В качестве привода на комбайне использована мощная электродрель 9 с длинным кабелем 13 и выключателем 12 . Как ее устанавливают, показано на рисунке общего вида.

В качестве ведущей шестерни использована велосипедная звездочка 8 от заднего колеса. С ведомой звездочкой 2 ее соединяют укороченной велосипедной цепью 6 . Для этого в щитке по месту проделывают соответствующее отверстие. Цепь укорачивайте с таким расчетом, чтобы она слегка натягивалась при установке барабана.

Сборка. Сначала к скреперному ножу 1 приклепайте опорную планку 17 . К уголку планки приверните крестовины 16. Во втулки вставьте оси 15 , наденьте на них барабаны 5 . Сверху на оси установите втулки или несколько толстых шайб. На звездочку 2 ведущего барабана накиньте цепь 6 . Затем на барабаны наденьте уже сшитую ленту 3 . Верхние концы осей 15 вставьте в пазы поперечной балки 10 , установите уголки 20 и закрепите оси на балке гайками (пока неокончательно). Потом закрепите верхние концы крестовины 16 на балке 10 .

К щитку скреперного ножа 7 приверните кронштейны 19 , на отогнутые концы (длина их примерно 200–250 мм) приверните гайками раму с барабанами. Затем укрепите на тележке 7 электродрель 9 со звездочкой 8 . Накиньте на звездочки цепь и опытным путем определите место крепления отогнутых нижних концов кронштейнов 19 . Устанавливайте их так, чтобы после сборки скреперный нож 7 слегка касался поверхности земли. Натяжными болтами и смешением подвижной планки 18 отрегулируйте натяжение транспортерной ленты 3 . После этого можете окончательно затягивать все гайки.
