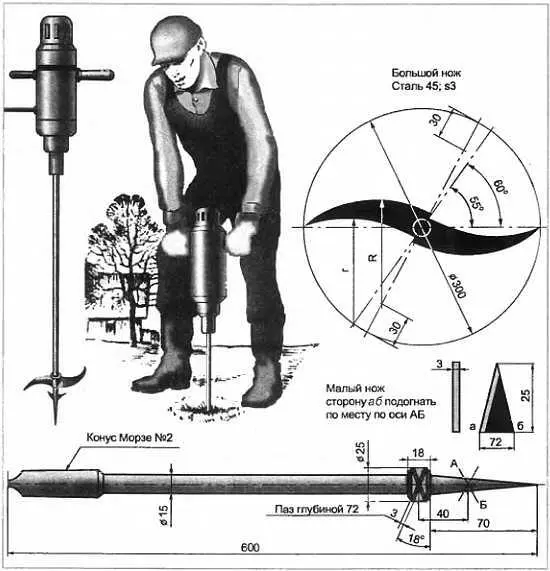

Электромеханическая фреза (рис. 18) предназначена для обработки почвы.

Рис. 18

С ее помощью почва рыхлится лунками глубиной 200–250 мм лишь в месте посадки рассады. Во время этой операции вносятся необходимые удобрения, тогда они лучше перемешиваются с частицами почвы. Остальная часть огорода остается нетронутой. С появившимися сорняками фреза расправляется за считанные минуты. Примерно через месяц после посадки культурных растений проводится фрезерование огорода на глубину всего нескольких сантиметров. В результате ножи подрезают корни сорняков, что значительно замедляет их рост.

Инструмент прост — его основу составляет электрическая дрель марки ИЭ-1023 АУ-2 мощностью 600 Вт с частотой вращения вала 230 мин. Вал фрезы и втулку следует выточить на токарном станке из стальных заготовок (сталь марки 45). Особо внимательно следует отнестись к изготовлению малых и больших ножей. Они выполнены из листовой стали той же марки толщиной 3 мм, поскольку мы не прибегаем к термической обработке. Поточнее разметьте будущие заготовки и аккуратно вырежьте их ножовкой. Кромки ножей следует заострить напильником. Установите втулку на вал и прихватите ее с двух сторон сварным швом. А теперь на валу ножовкой пропилите пазы, как показано на рисунке. Установите ножи в пазы и для надежности также соедините сваркой. На дрели конец вала фиксируется с помощью конуса Морзе № 2. Пользуясь фрезой, не забывайте о технике безопасности. Хоть ножи вращаются с небольшой частотой — всего четыре оборота в секунду, — тем не менее, рекомендуем надевать на ноги кирзовые сапоги, и нажимать на пусковую кнопку лишь после того, как широко расставите ноги и заглубите острие инструмента в почву.

Имеются также публикации многочисленных полезных советов, при реализации которых используется дрель, но это уже вне темы этой статьи.

В.А. Волков

Вентили (рис. 1) устанавливают на всех сантехнических приборах на подводке холодной или горячей воды, на вводах труб с горячей и холодной водой в квартиру, в доме на садовом участке, а также на отводах от магистральной линии на садовом участке и т. д.

Рис. 1. Вентили:

а — со специальной втулкой; б — с накидной гайкой; 1— корпус; 2— гайка; 3— шайба; 4— прокладка резиновая; 5— клапан; 6— прокладка из льна или паранита; 7— шток; 8— головка корпуса; 9— сальниковая набивка; 10— специальная втулка; 11— маховик; 12— шайба; 13— винт; 14— накидная гайка; 15— втулка сальника; 16— кольцо сальника

Вентиль закручивают редко, только при необходимости ремонта труб, кранов, сантехприборов. Обычно вентиль находится в открытом состоянии. Маховик вместе со штоком должен занимать крайнее положение, допустимое при выворачивании. В противном случае из-под накидной гайки начнет сочиться вода. Однако возможны ситуации, когда вентиль должен быть частично открыт, например, перед смывным бачком на первых этажах высотных зданий.

Частичное открытие вентиля возможно лишь при достаточной набивке сальника. При этом необходимо периодически осматривать вентили. При наличии подтекания немного закручивают гайку и вытирают вентиль тряпкой насухо. Если вода появится вновь, гайку еще немного подкручивают. Сразу сильно заворачивать гайку нельзя, так как можно при этом зажать шток. Иногда накидную гайку докручивают до того, что она упирается в торец головки корпуса, а поджатия сальниковой набивки всё равно не получается. В этом случае необходимо добавить набивки (рис. 2). Для этого не обязательно перекрывать воду вентилем, достаточно соблюдать определенные меры предосторожности.

Рис. 2. Последовательность донабивки сальника вентиля:

а— снятие маховика, отворачивание накидной гайки, удаление втулки сальника, добавление и спрессовка уплотнения; б— сборка вентиля

Закручивают полностью маховик вентиля, открывают кран и проверяют закрытие вентиля. Если вода не течет, начинают работу. Придерживая маховик на месте, полностью откручивают накидную гайку. Снимают маховик, оставляя неподвижным шток. Рядом с маховиком кладут вынутую втулку сальника. В зазор между корпусом и штоком устанавливают уплотнитель, затем обвивают им шток и утрамбовывают уплотнитель отверткой. Зазор не следует переполнять, так как в него еще нужно вставить втулку, на которой должна расположиться накидная гайка так, чтобы резьбой захватить не менее двух-трех ниток резьбы головки корпуса. При меньшем контакте сорвутся первые нитки резьбы и придется освободить зазор от уплотнителя, чтобы использовать оставшиеся нитки резьбы. Однако для подтяжки накидной гайки в будущем резьбы уже не останется.

Иногда на штоке вентиля, расположенного на вводе в квартиру, появляются капли влаги. Шток полностью вывинчен и вместе с клапаном как бы прикипел к головке корпуса. Приложение особых усилий к маховику может привести к отламыванию штока. Для устранения течи остается один способ — полностью закрутить накидную гайку. Придерживая маховик ладонью руки, полностью отворачивают накидную гайку и на втулку сальника накручивают уплотнитель, сконцентрировав его вокруг штока. Затем накручивают гайку. Уплотнение под втулку сальника не укладывают, так как втулку вынимать нельзя. Имеющееся давление воды в вентиле может выдавить уплотнитель, и вода ударит через зазор.

В том случае, когда при полностью закрученном штоке вода продолжает поступать через вентиль, повторяют открывание и закрывание вентиля несколько раз. Попавшие между седлом и прокладкой частицы должны отвалиться и уйти с водой. Если вентиль по-прежнему не сдерживает воду, его разбирают. Сделать это легко, если вентиль расположен на внутренних трубах квартиры. Вентиль закрывают на вводе и разбирают.

Но что предпринять, когда вентиль на вводе в квартиру при закручивании маховика со штоком не перекрывает воду? Замена прокладки в вентильной головке становится неразрешимой задачей. Профессионал-сантехник вместо одной изношенной резиновой прокладки вентильной головки поставит другую «на ходу», не выключая воду. Он для этого откроет все краны в квартире, выбрав момент, когда в многоэтажном доме, да и во всем районе наибольший расход воды (в 7–8 или 19–21 ч).

Выкрутив дефектную вентильную временную. Прокладку меняют и ставят головку, на ее место устанавливают на прежнее место (рис. 3).
