А. Савельев - Окна, двери, перегородки, полы, подвесные потолки...(Сделай сам №4•2005)

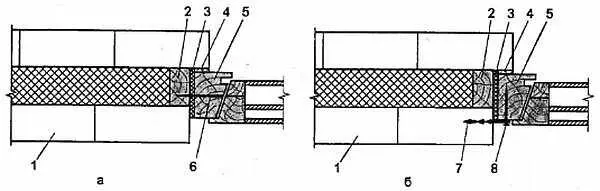

Рис. 3. Крепление деревянных оконных блоков:

а— гвоздями; б— ершами; 1— кирпичная стена с внутренним утеплением; 2— деревянная доска или брусок; 3— пенополеуретан; 4— герметизирующая мастика; 5— оконный блок; 6— гвоздь или шуруп; 7— ерш; 8— шуруп

Наружную поверхность деревянного блока, которая будет соприкасаться со стеной, предварительно промазывают антисептической пастой или битумной мастикой и обертывают одним слоем рубероида, крепя его гвоздями.

Недостатком переплета из деревянных элементов является его способность впитывать и отдавать влагу, разбухая или высыхая при этом. Поэтому размеры стекла должны быть на 5 мм меньше приготовленного для него проема. Стекло должно быть посажено сначала на оконную замазку и только потом закреплено штапиком. Это повысит звуко- и теплосопротивляемость окна и компенсирует сезонные колебания толщины деревянных элементов. Почему я на этом заостряю внимание? Что-то очень давно я не видел окон на замазке — сразу ставят штапик. Такое впечатление, что замазка у нас в стране закончилась.

Алюминиевые окна

Современные алюминиевые окна выполняют из трехкомпонентного сплава — алюминия, магния и кремния. Это легкий, прочный, не поддающийся коррозии материал, обладающий теплоизоляционными свойствами. Коробка и переплеты о-конного блока сконструированы из полых замкнутых профилей, образующих трехкамерное поперечное сечение. Средняя камера предназначена для выравнивания ветрового давления. В двух крайних установлены изолирующие термомостики, прерывающие тепловой поток. В конструкциях алюминиевых окон предусмотрены дренажные канавки и отверстия для удаления лишней влаги. Нет никакой необходимости детально изображать конструкции алюминиевых окон, так как их индивидуальное изготовление в кустарных условиях невозможно. Гораздо важнее показать способы крепления окон к стенам. Оконный блок крепят к стене с помощью закладной детали, прикрученной к стене шурупами, или непосредственно прикручивают к стене через деревянную бобышку. После установки оконный блок так же, как и деревянный, уплотняют пенополиуретановой смесью (рис. 4).

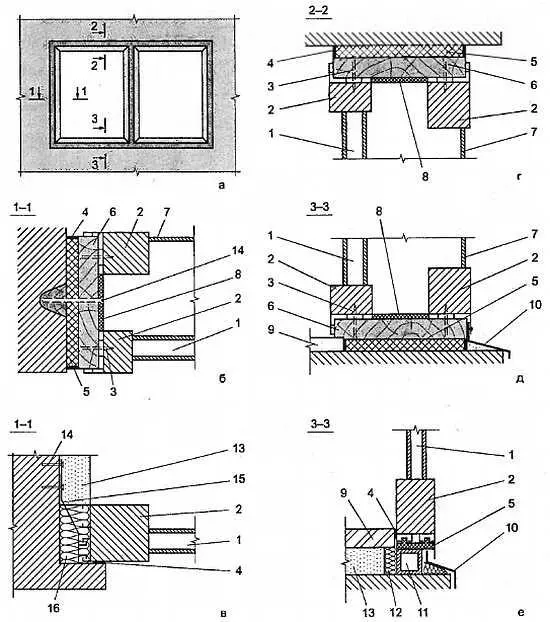

Рис. 4. Варианты установки оконных блоков из алюминиевого профиля:

а— схема установки окна; б— вариант крепления раздельного блока с одинарным стеклом и стеклопакетом, в— вариант крепления одинарного блока со стеклопакетом; г, д, е— разрезы оконных блоков; 1— стеклопакет; 2— оконный блок из алюминиевого профиля (киробка и рамная обвязка изображены условно в виде одного элемента); 3— самонарезные винты; 4— герметизирующая мастика; 5— пенополиуретан; 6— деревянная бобышка; 7— стекло; 8— древесноволокнистая ламинированная плита; 9— подоконная доска; 10— отлив из оцинкованной кровельной стали; 11— стальной профиль; 12, 16— утеплитель; 13— цементно-песчаный раствор; 14— шурупы; 15— стальная закладная деталь

Оконные блоки, изготовленные из алюминиевых сплавов, имеют традиционные размеры и традиционные формы окон с открывающимися форточками и створками. Их выполняют как в спаренном, так и раздельном варианте. Остекление также традиционно: стекло + стекло (двойное) стекло + стеклопакет (тройное).

Особое внимание уделено уплотнению притворов. В окнах с внутренней стороны устанавливают специальные резиновые уплотнители, поэтому чаще всего снаружи коробку и переплет выполняют в одной плоскости, а внутри внахлест. Стекла и стеклопакеты закрепляют в конструкции окна специальными защелкивающими штапиками и уплотняют резиновыми упругими профилями.

Окна из алюминиевых сплавов обладают меньшим по сравнению с деревянными окнами тепловым сопротивлением, но ввиду того, что они выполнены из откалиброванных металлических элементов и снабжены уплотняющими прокладками, они оказываются теплее деревянных. Деревянные окна, особенно выполненные в кустарных условиях или на устаревшем оборудовании, не могут обеспечить такой плотности соединений элементов, и утечка тепла в них происходит через щели. Алюминиевые окна значительно долговечней деревянных и имеют около 400 цветовых оттенков.

Пластиковые окна

Пластик (ПВХ) — термопластичный, трудновоспламеняющийся материал, получаемый из нефти и поваренной соли. Пластиковые окна экологически безвредны, выдерживают перепады температур от —50° до +50°, долговечны и снижают уровень шума на 43 дБ.

Пластиковые окна так же, как и алюминиевые, имеют трехкамерную конструкцию, обеспечивающую тепло- и звукоизоляцию, а также дренажную систему. Элементы пластиковых окон (штапики, уплотнительная перемычка створок) выполнены со скосом граней и дают хороший оптический эффект. Профильная система пластиковых окон весьма разнообразна и дает возможность выполнять рельефные в плане конфигурации окна. Для повышения жесткости коробки окна пластиковые профили армируют металлическим профилем. Крепление пластиковых окон к стене выполняют аналогично алюминиевым.

Все выше перечисленные конструкции (деревянные, алюминиевые, пластиковые) обвязки окон имеют один общий недостаток: коэффициент теплового расширения обвязок не совпадает с коэффициентом теплового расширения стекла. В связи с этим между стеклом и обвязками приходится устанавливать нетвердеющие прокладки из различных материалов. Как известно, ничего вечного не бывает, и этот узел — слабое звено всей конструкции. В настоящее время удалось найти сочетание: облицовка рамы окна из стеклопластика + стекло, отвечающее этим требованиям. Пример такого же удачного сочетания, в котором коэффициенты линейного расширения равны, — железобетон (железо + бетон), живет и процветает не первое столетие. Физико-механические характеристики стеклопластика превосходят все известные материалы, используемые для изготовления окон. Кроме того, материал обладает биологической и влагоустойчивостью, устойчив в агрессивных средах и к ультрафиолетовым лучам. Окна из стеклопластика уже начали появляться на отечественных рынках, по-видимому ближайшее будущее будет за ними. Ну а что будет дальше — посмотрим.

Двери массового строительства малоэтажных индивидуальных домов преимущественно выполняют из дерева. Действующий стандарт подчинен требованиям ЕМС. Стандартная высота дверей принята равной 2080 мм, то есть высота оставляемого проема в стенах должна составлять 2 м 10 см. Ширину дверей принимают не менее: входных — 90 см, межкомнатных — 80 см, кухонных — 80 см, санузлов — 70 см. Входные двери устанавливают с порогом, превышающим уровень пола на 2 см. Порог устраивают для предотвращения утечки тепла. В средних и северных широтах устанавливают дублированные входные двери, то есть две входные двери разделяют тамбуром. Межкомнатные и кухонные двери устанавливают без порога. Низ полотна межкомнатной двери должен не доходить до уровня чистого пола на 5 мм для обеспечения воздухообмена в комнате. Низ полотна кухонных дверей должен обеспечивать зазор до 2 см. Такой большой зазор обеспечивает вентиляцию из всех комнат (вентиляционные стояки делают на кухне и в санузле) и выполняет роль клапана в случае утечки природного газа. Природный газ тяжелее воздуха, в случае утечки он опускается вниз. При плотно закрытой кухонной двери, не имеющей внизу щели, помещение кухни быстро заполнится газом, для взрыва которого достаточно щелкнуть выключателем света. При наличии щели газ будет растекаться по всему дому и для создания критического объема потребуется гораздо больше времени, за которое можно определить утечку по запаху. Двери санузлов устанавливают с порогом, превышающим уровень чистого пола не менее, чем на 2 см. Порог нужен для предотвращения намокания всех полов дома вследствие возможных затоплений.
